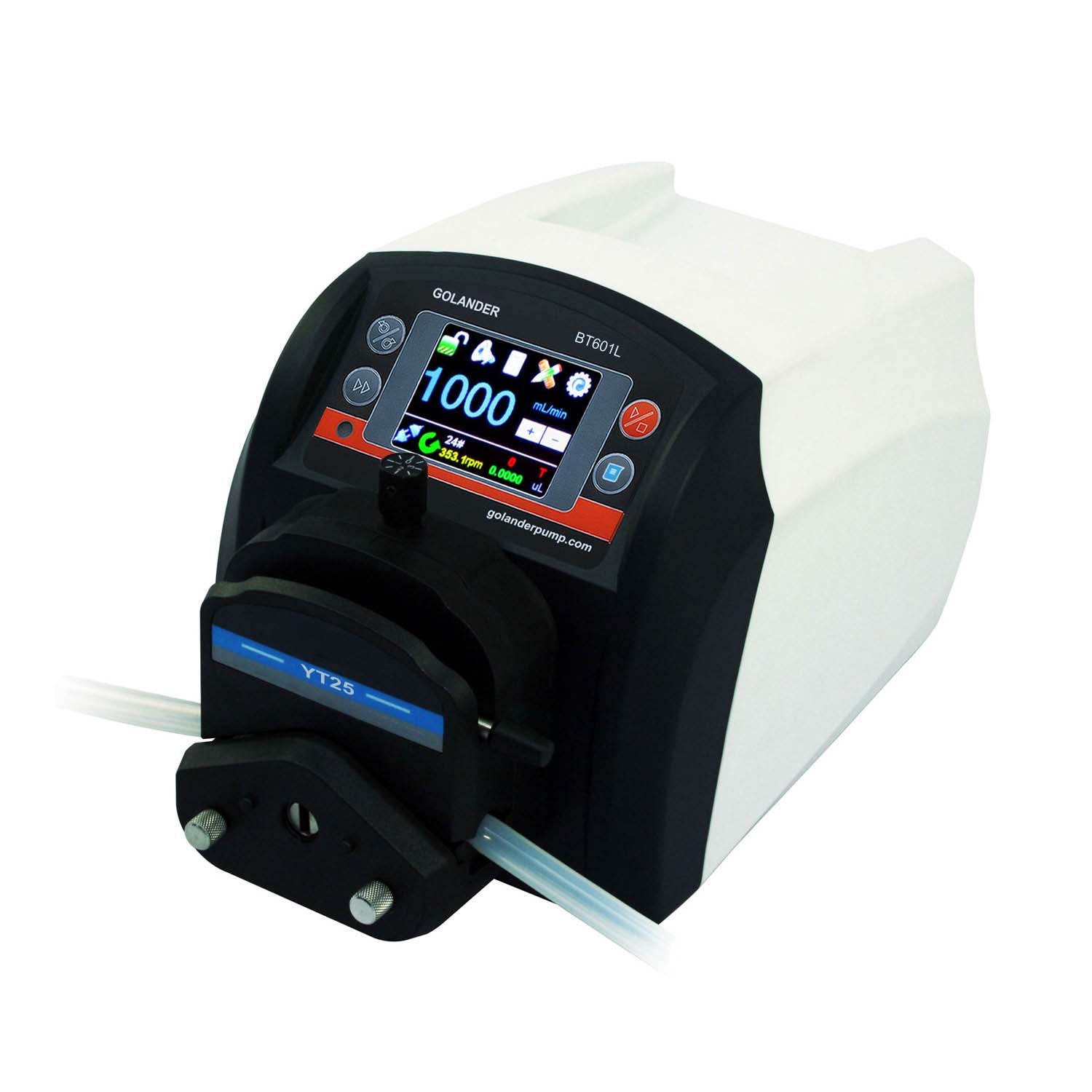

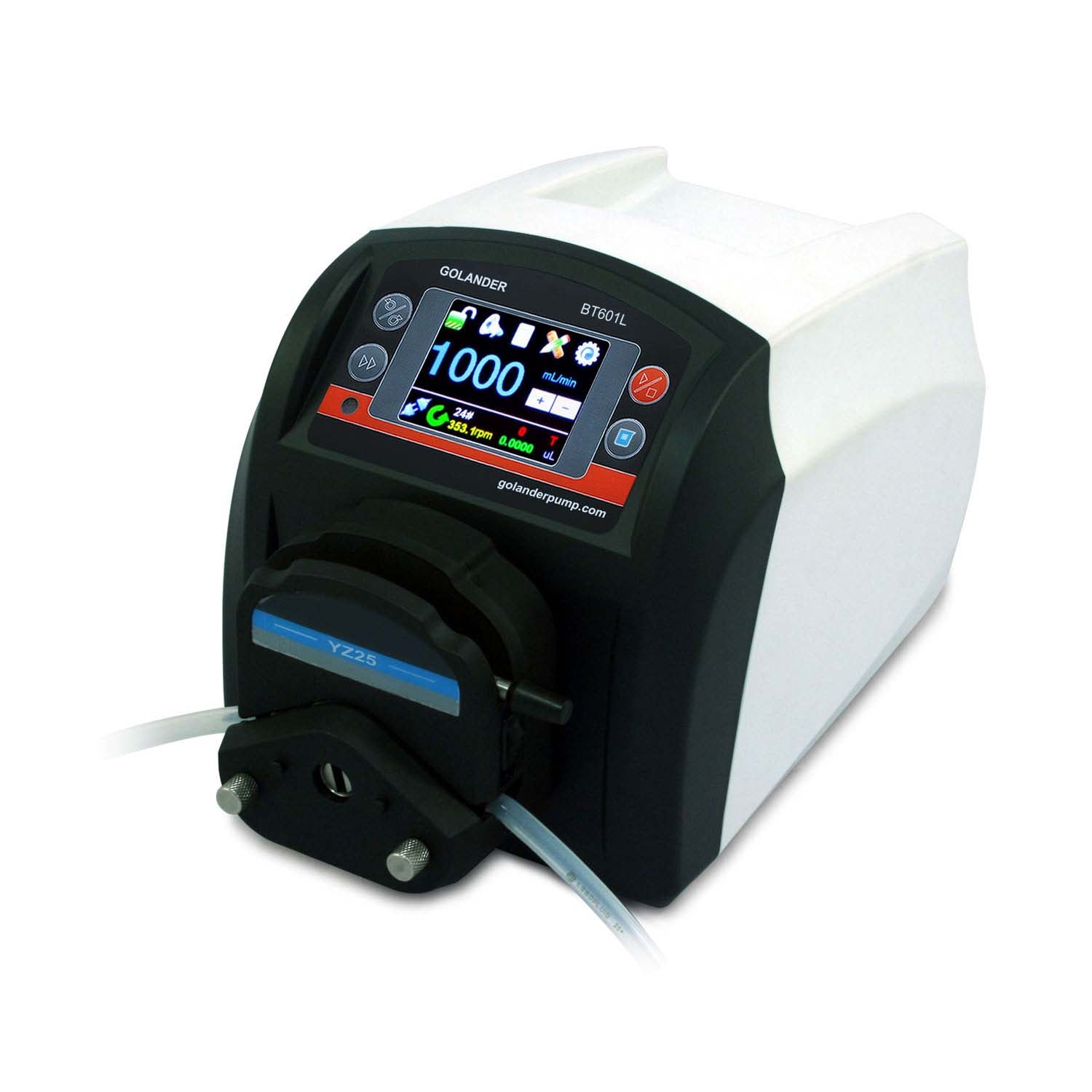

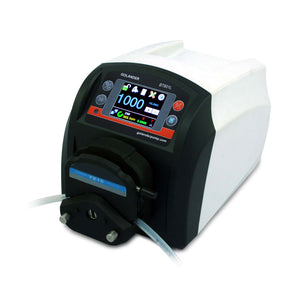

BT601L Intelligent Flow Peristaltikpumpe
Die intelligente Durchflusspumpe BT601L ist ein vielseitiges und benutzerfreundliches Gerät mit einem Durchflussbereich von 0,006 bis 2900 mL/min, abhängig von Pumpenkopf und Schlauch. Ihre benutzerfreundliche Oberfläche verfügt über einen Farb-LCD-Touchscreen, das Klarheit und einfache Bedienung bietet. Zu den fortschrittlichen Funktionen gehören die Durchflusskalibrierung und eine Anti-Tropf-Funktion für präzise Durchflussregelung. Der Easy Dispense Mode ermöglicht zudem eine bequeme Volumenabgabe über die DISPENSE-Taste oder einen Fußschalter.Dank der RS485 MODBUS-Schnittstelle kann die Pumpe problemlos mit externen Geräten wie PC, HMI oder SPS kommunizieren.
Funktionen und Merkmale
- Farb-LCD-Display, Touchscreen und Tastenfeld für die Bedienung
- Drehrichtungsumkehr, Start/Stopp und einstellbare Drehzahl
- Anzeige und Steuerung der Durchflussrate; Anzeige des kumulativen Dosiervolumens
- Kalibrierung der Durchflussrate
- Anti-Tropf-Funktion gewährleistet eine genaue Dosierung
- 0,2 % hochpräzise Drehzahlregelung mit einer Drehzahlauflösung von 0,1 U/min.
- Präzise Motorsteuerungstechnologie verbessert die Dosiergenauigkeit
- Professionelles Betriebssystem mit Einrichtungsassistent
- Intelligente Temperaturregelung zur Minimierung von Betriebsgeräuschen
- Ein externes Logikpegelsignal kann Start/Stopp, Richtung und einfache Dosierfunktionen steuern; das externe Analogsignal kann die Drehzahl anpassen. Das Steuersignal ist optisch isoliert.
- Mit der RS485 MODBUS-Schnittstelle wird die Kommunikation mit externen Geräten erleichtert
- Interne doppelschichtige Isolierstruktur, die Leiterplatte mit konformer Beschichtung schützt die Pumpe vor Staub- und Feuchtigkeitseinflüssen
- Anti-elektromagnetische Störungsfunktion, breiter Eingangsspannungsbereich für komplexe Stromversorgungsumgebungen
- ABS-Kunststoffgehäuse, stromlinienförmige Form
- Kompatibel mit verschiedenen Pumpenköpfen
- Optionale Fußschalter- und Ferninfrarotsteuerung
Spezifikationen
- Durchflussbereich: 0,006-2900 mL/min
- Drehzahlbereich: 0,1-600 rpm
- Drehzahlauflösung: 0,1 rpm
- Drehzahlgenauigkeit: ±0,2%
- Stromversorgung: AC 100-240V, 50/60Hz
- Leistungsaufnahme: < 50W
- Externer Logiksteuerungseingang: 5V, 12V (Standard), 24V (Optional)
- Externer Analogsteuerungseingang: 0-5V (Standard), 0-10V, 4-20mA (Optional)
- Kommunikationsschnittstelle: RS485 MODBUS
- Zulässige Betriebsbedingungen: Temperatur 0-40°C; relative Luftfeuchtigkeit < 80%
- Schutzart: IP31
- Abmessungen (L × B × H): 258 × 197 × 180 mm
- Gewicht: 5,5 kg
Abmessungen (mm)
BT601L-kompatible Pumpenköpfe und Schläuche, Durchflussparameter
| Antrieb | Pumpenkopf | Schlauchgröße | Durchflussrate pro Kanal* |
| BT601L 0,1-600 rpm | YZ15 (3 Rollen, 1 Kanal) 2xYZ15 (3 Rollen, 2 Kanäle) | 13# (ID 0,8mm, Wand 1,6mm) | 0,005-30 mL/min |
| 14# (ID 1,6mm, Wand 1,6mm) | 0,02-120 mL/min | ||
| 19# (ID 2,4mm, Wand 1,6mm) | 0,05-300 mL/min | ||
| 16# (ID 3,2mm, Wand 1,6mm) | 0,08-480 mL/min | ||
| 25# (ID 4,8mm, Wand 1,6mm) | 0,19-1140 mL/min | ||
| 17# (ID 6,4mm, Wand 1,6mm) | 0,3-1800 mL/min | ||
| 18# (ID 7,9mm, Wand 1,6mm) | 0,43-2562 mL/min | ||
| YT25 (4 Rollen, 1 Kanal) | 15# (ID 4,8mm, Wand 2,4mm) | 0,18-1098 mL/min | |
| 24# (ID 6,4mm, Wand 2,4mm) | 0,31-1860 mL/min | ||
| 35# (ID 7,9mm, Wand 2,4mm) | 0,39-2340 mL/min | ||
| 36# (ID 9,6mm, Wand 2,4mm) | 0,50-3000 mL/min |
*Die oben angegebenen Durchflussdaten wurden mit reinem Wasser bei Raumtemperatur und Normaldruck getestet und dienen nur als Referenz. Die tatsächlichen Werte können je nach Druck, Medieneigenschaften und weiteren Faktoren abweichen.
Klicken Sie hier, um die Bedienungsanleitung herunterzuladen.
