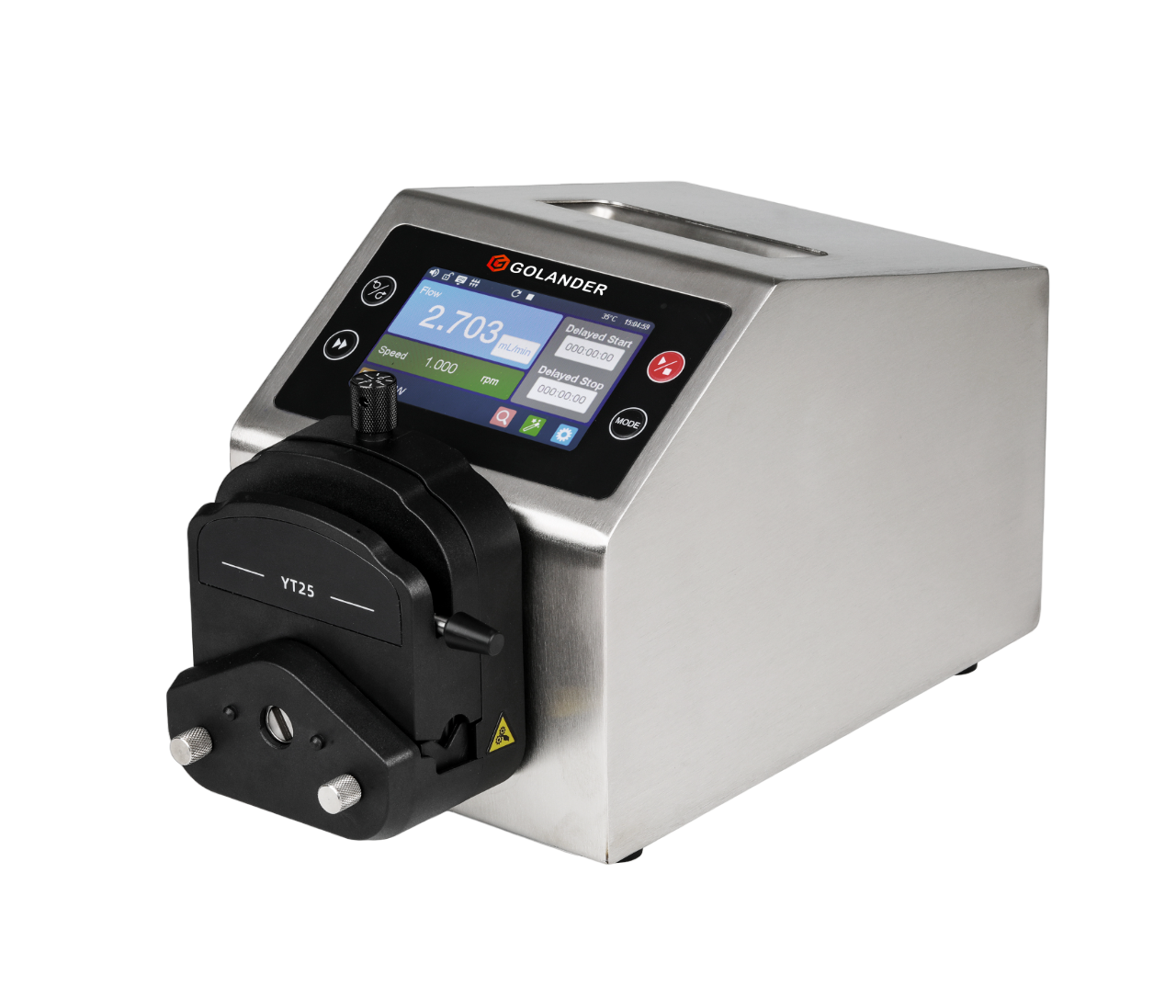

BT600L Intelligent Flow Peristaltikpumpe
Die intelligente Durchflusspumpe BT600L ist ein vielseitiges und benutzerfreundliches Gerät mit einer Durchflussrate von 0,006 bis 2900 mL/min, abhängig von Pumpenkopf und Schlauch. Ihre benutzerfreundliche Oberfläche verfügt über einen Farb-LCD-Touchscreen, das Klarheit und einfache Bedienung bietet. Zu den fortschrittlichen Funktionen gehören die Durchflusskalibrierung und eine Anti-Tropf-Funktion für präzise Durchflussregelung. Die Pumpe führt den Zeitdosiermodus ein, der eine bequeme Volumenabgabe über die DISPENSE-Taste oder einen Fußschalter ermöglicht. Dank der RS485 MODBUS-Schnittstelle kann die Pumpe problemlos mit externen Geräten wie PC, HMI oder SPS kommunizieren.
Funktionen und Merkmale
- Farb-LCD-Display, Touchscreen und Tastenfeld für die Bedienung
- Drehrichtungsumkehr, Start/Stopp und einstellbare Drehzahl
- Durchflussanzeige und -regelung; kumulierte Abgabevolumenanzeige
- Kalibrierung der Durchflussrate
- Zeitdosiermodus: Automatische Dosierung durch Einstellung der Dauer pro Dosis, der Verzögerungszeit zwischen den Dosen und der Anzahl der Zyklen
- Anti-Tropf-Funktion gewährleistet eine genaue Dosierung
- 0,2% hochpräzise Drehzahlregelung mit einer Drehzahlauflösung von 0,1 U/min.
- Präzise Motorsteuerungstechnologie verbessert die Dosiergenauigkeit
- Professionelles Betriebssystem mit Einrichtungsassistent
- Intelligente Temperaturregelung zur Minimierung von Betriebsgeräuschen
- Das externe Logik-Signal kann Start/Stopp, Richtung und Abgabefunktion steuern; das externe Analogsignal kann die Drehzahl anpassen. Das Steuersignal ist optisch isoliert
- Mit der RS485 MODBUS-Schnittstelle wird die Kommunikation mit externen Geräten erleichtert
- Interne doppelschichtige Isolierstruktur, die Leiterplatte mit konformer Beschichtung schützt die Pumpe vor Staub- und Feuchtigkeitseinflüssen
- Anti-elektromagnetische Störungsfunktion, breiter Eingangsspannungsbereich für komplexe Stromversorgungsumgebungen
- Edelstahlgehäuse, leicht zu reinigen, resistent gegen Korrosion durch Säuren, Laugen, Natron und organische Lösungsmittel
- Kompatibel mit verschiedenen Pumpenköpfen
- Optionale Fußschalter- und Ferninfrarotsteuerung
Spezifikationen
- Durchflussrate: 0,006-2900 mL/min
- Drehzahlbereich: 0,1-600 U/min
- Drehzahlauflösung: 0,1 U/min
- Drehzahlgenauigkeit: 0,2%
- Stromversorgung: AC100-240V, 50Hz/60Hz
- Stromverbrauch: <60W
- Externer Logiksteuerungseingang: 5V, 12V (Standard), 24V (Optional)
- Externer Analogsteuerungseingang: 0-5V (Standard), 0-10V, 4-20mA (Optional)
- Kommunikationsschnittstelle: RS485 MODBUS
- Betriebsbedingungen: Temperatur: 0-40°C; relative Luftfeuchtigkeit: <80%
- Schutzklasse: IP31
- Abmessungen (L x B x H): 226 x 150 x 238 mm
- Gewicht: 5,5 kg
Abmessungen (mm)
BT600L Kompatible Pumpenköpfe und Schläuche, Durchflussparameter
| Antrieb | Pumpenkopf | Schlauchgröße | Durchflussrate pro Kanal* |
| BT600L 0,1-600 U/min | YZ15 (3 Rollen, 1 Kanal) 2xYZ15 (3 Rollen, 2 Kanäle) | 13# (ID 0,8mm, Wand 1,6mm) | 0,005-18 mL/min |
| 14# (ID 1,6mm, Wand 1,6mm) | 0,02-70 mL/min | ||
| 19# (ID 2,4mm, Wand 1,6mm) | 0,05-175 mL/min | ||
| 16# (ID 3,2mm, Wand 1,6mm) | 0,08-280 mL/min | ||
| 25# (ID 4,8mm, Wand 1,6mm) | 0,19-665 mL/min | ||
| 17# (ID 6,4mm, Wand 1,6mm) | 0,3-1050 mL/min | ||
| 18# (ID 7,9mm, Wand 1,6mm) | 0,43-1495 mL/min | ||

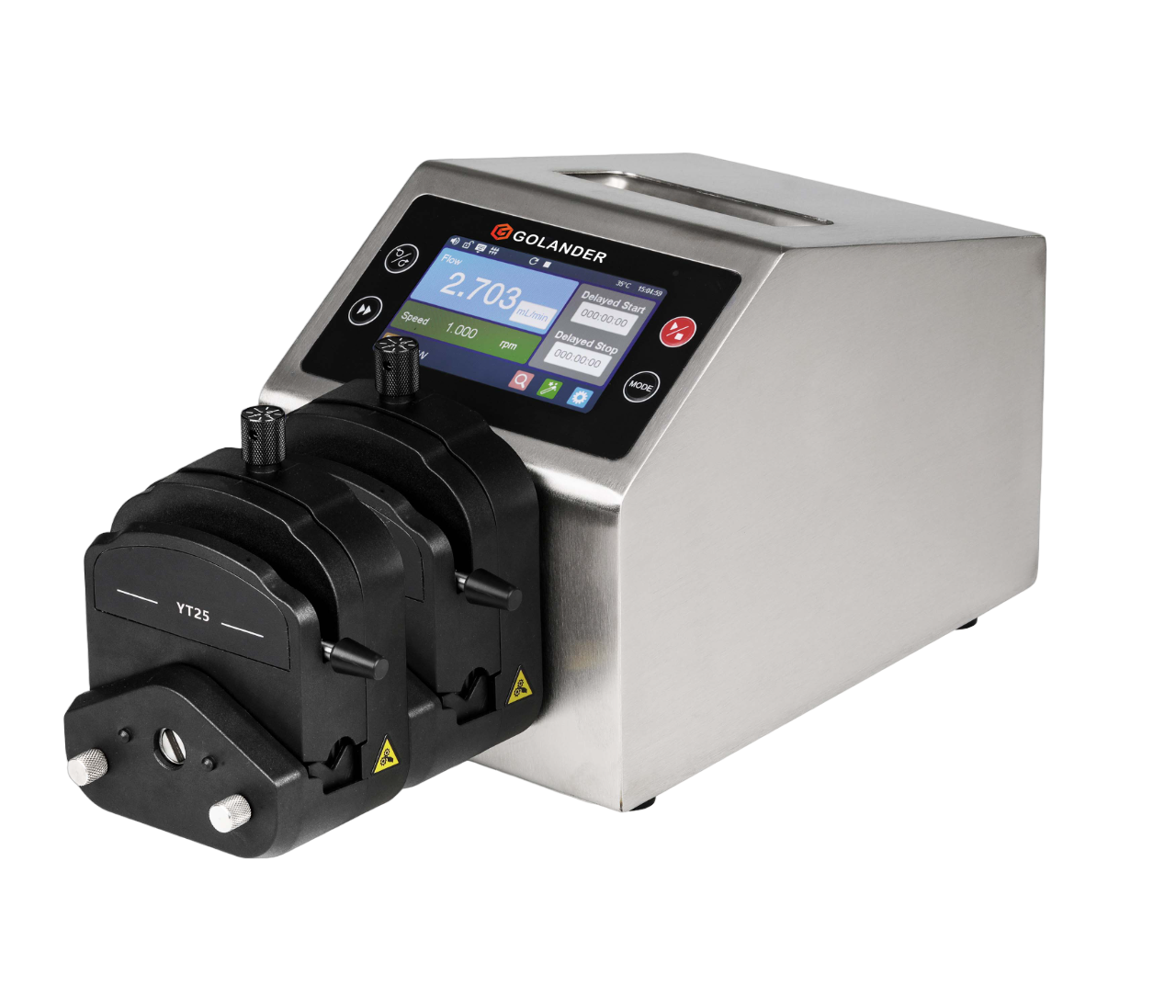

| YT25 (4 Rollen, 1 Kanal) 2xYT25 (4 Rollen, 2 Kanäle) | 15# (ID 4,8mm, Wand 2,4mm) | 0,18-1098 mL/min | |
| 24# (ID 6,4mm, Wand 2,4mm) | 0,31-1860 mL/min | ||
| 35# (ID 7,9mm, Wand 2,4mm) | 0,39-2340 mL/min | ||
| 36# (ID 9,6mm, Wand 2,4mm) | 0,50-3000 mL/min |
*Die oben angegebenen Durchflussdaten wurden mit reinem Wasser bei Raumtemperatur und Normaldruck getestet und dienen nur als Referenz. Die tatsächlichen Werte können je nach Druck, Medieneigenschaften und weiteren Faktoren abweichen.
