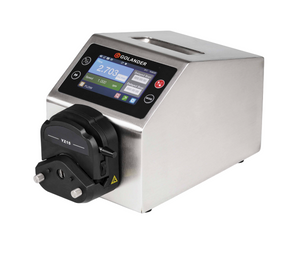

BT300L Intelligent Flow Peristaltikpumpe
Die intelligente Peristaltikpumpe BT300L erreicht mit variablen Pumpenköpfen und Schläuchen Flussraten von 0,006 bis 1600 ml/min. Sie bietet nicht nur eine intuitive und übersichtliche Benutzeroberfläche mit Farb-LCD-Touchscreen, sondern auch erweiterte Funktionen wie Durchflusskalibrierung und Anti-Tropf-Funktion für eine präzise Flüssigkeitsübertragung. Ein Easy Dispense-Modus ist verfügbar, um das eingespeicherte Volumen durch Betätigen der Dispense-Taste oder mit einem Fußschalter zu dosieren. Durch die intelligente Temperatursteuerung minimiert das System Arbeitsgeräusche. Mit Hilfe der MODBUS RS485-Schnittstelle kann die Pumpe problemlos von externen Geräten wie PC, HMI oder SPS angesteuert werden.
Funktionen und Merkmale
- Farb-LCD-Anzeige, Touchscreen und Tastatur
- Einstellbare Drehrichtung, Start/Stopp und einstellbare Geschwindigkeit
- Kalibrierung der Durchflussmenge
- Durchflussanzeige und -steuerung; Anzeige des kumulativen Dispensvolumens
- Anti-Tropf-Funktion sorgt für Dosiergenauigkeit
- Hochpräzise Drehzahlregelung (+/- 0,2 %) mit einer Drehzahlauflösung von 0,1 U/min
- Die präzise Motorsteuerungstechnologie verbessert die Dosiergenauigkeit im Vergleich zum herkömmlichen Zeitdosiermodus
- Professionelles Betriebssystem mit Setupassistenten zum Konfigurieren
- Intelligente Temperatursteuerung zur Minimierung von Arbeitsgeräuschen
- Externes Logikpegelsignal kann Start/Stopp, Drehrichtung und einfache Dosierfunktion steuern, externes analoges Signal kann die Drehzahl einstellen. Das Steuersignal ist optisch isoliert
- MODBUS-RS485-Schnittstelle zur einfachen Kommunikation mit externen Geräten
- Interne zweilagige Isolationsstruktur; Leiterplatte ist durch Schutzbeschichtung staub- und feuchtigkeitsbeständig
- Breiter Eingangsspannungsbereich für komplexe Energieumgebungen
- Leicht zu reinigendes Edelstahlgehäuse, beständig gegen die Korrosion von Säuren, Laugen, Natrium und organischen Lösungsmitteln
- Treibt mehrere Kanäle und verschiedene Arten von Pumpenköpfen an
- Optionaler Fußschalter und Infrarot-Fernbedienung
Spezifikationen
- Durchflussbereich: 0,006-1600 ml/min
- Drehzahlbereich: 0,1-350 U/min
- Drehzahlauflösung: 0,1 U/min
- Durchflussgenauigkeit: ± 0,2 %
- Stromversorgung: AC100～240V，50Hz/60Hz
- Stromverbrauch: < 50W
- Externes Logikpegel-Steuersignal: 5V, 12V (Standard), 24V (optional)
- Externes analoges Steuersignal: 0-5V (Standard), 0-10V, 4-20mA (optional)
- Kommunikationsschnittstelle: MODBUS RS485
- Zulässige Umgebungsbedingungen: 0-40 °C, < 80 % rel. Luftfeuchtigkeit
- Schutzart: IP31
- Abmessungen (L x B x H): 226 x 150 x 238 mm (8,90 x 5,91 x 9,37 Zoll)
- Gewicht: 5,3 kg
Dimensions (mm)
BT300L Geeignete Pumpenköpfe und Schläuche, Durchflussparameter
| Antriebstyp | Pumpenkopf | Schlauchgröße | Flussrate pro Kanal* |
| BT300L 0,1-350 rpm |

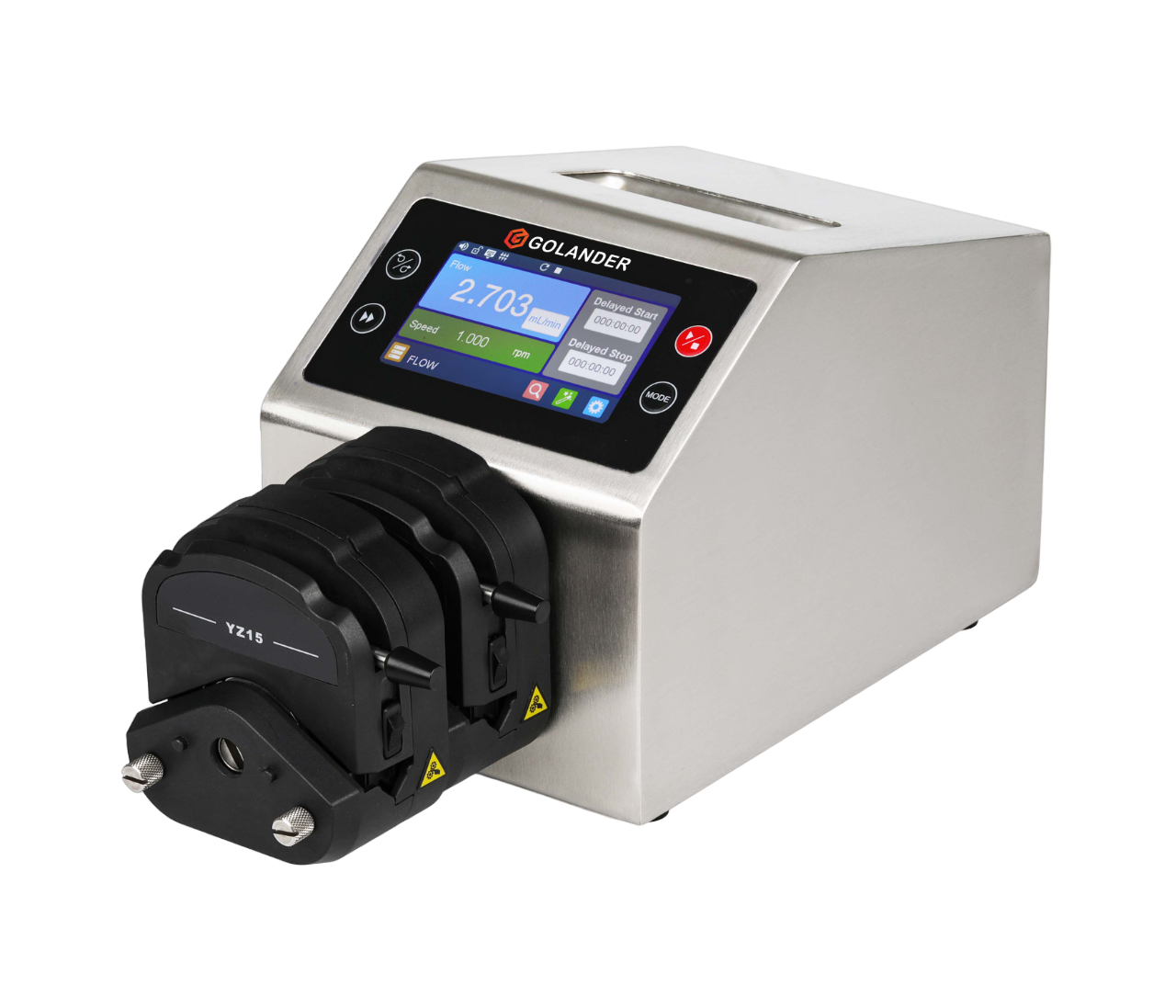

YZ15 (3 Rollen, 1 Kanal) 2xYZ15 (3 Rollen, 2 Kanäle) |
13# (ID 0,8mm, Wand 1,6mm) | 0,005-18 ml/min |
| 14# (ID 1,6mm, Wand 1,6mm) | 0,02-70 ml/min | ||
| 19# (ID 2,4mm, Wand 1,6mm) | 0,05-175 ml/min | ||
| 16# (ID 3,2mm, Wand 1,6mm) | 0,08-280 ml/min | ||
| 25# (ID 4,8mm, Wand 1,6mm) | 0,19-665 ml/min | ||
| 17# (ID 6,4mm, Wand 1,6mm) | 0,3-1050 ml/min | ||
| 18# (ID 7,9mm, Wand 1,6mm) | 0,43-1495 ml/min | ||

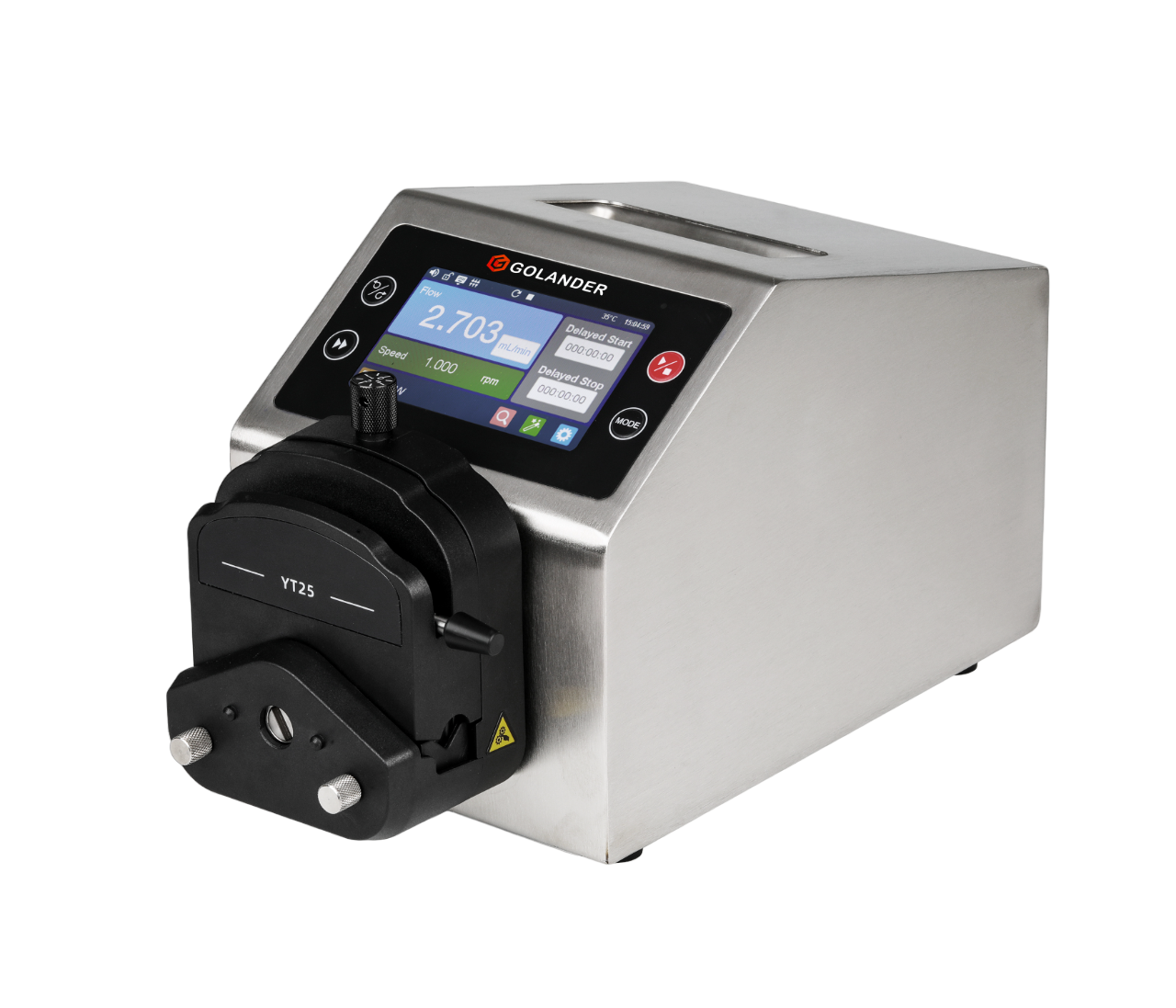

| YT25 (4 Rollen, 1 Kanal) 2xYT25 (4 Rollen, 2 Kanäle) |
15# (ID 4,8mm, Wand 2,4mm) | 0,18-641 ml/min | |
| 24# (ID 6,4mm, Wand 2,4mm) | 0,31-1085 ml/min | ||
| 35# (ID 7,9mm, Wand 2,4mm) | 0,39-1365 ml/min | ||
| 36# (ID 9,6mm, Wand 2,4mm) | 0,50-1750 ml/min |
*Die oben genannten Durchflussdaten wurden bei Raumtemperatur und -druck mit reinem Wasser getestet und dienen nur als Referenz. Tatsächliche Durchflussraten können aufgrund von Druck, Medieneigenschaften und anderen relevanten Faktoren variieren.
