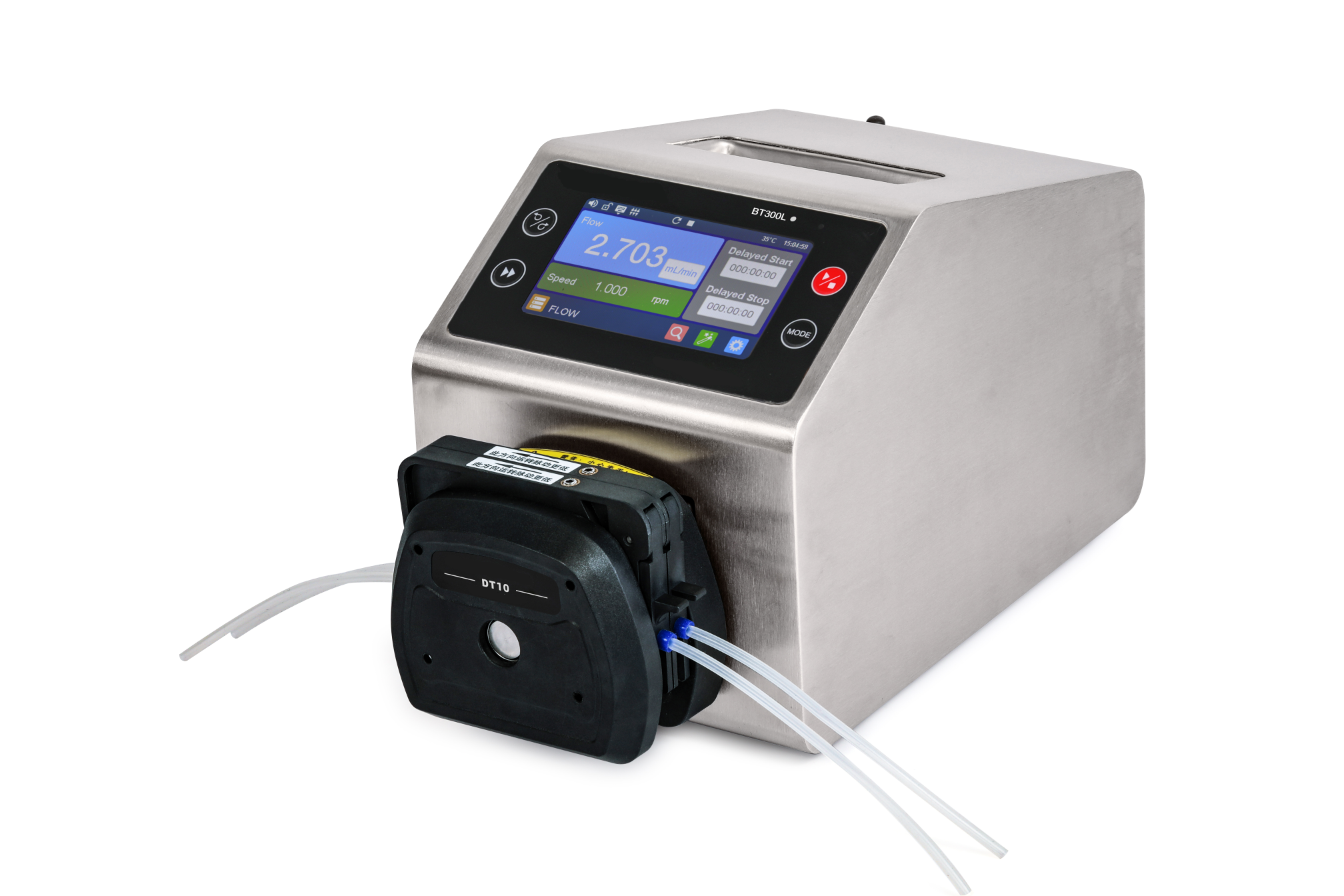

BT100L Intelligent Flow Peristaltikpumpe

€1.012,00
Einzelpreis pro
(excl. VAT)

zzgl. Versandkosten

Menge

Die intelligente Peristaltikpumpe BT100L verfügt mit variablen Pumpenköpfen und Schläuchen über einen Durchflussbereich von 0,0001 bis 720 ml/min. Sie bietet nicht nur eine intuitive und übersichtliche Benutzeroberfläche mit Farb-LCD-Touchscreen, sondern auch erweiterte Funktionen wie eine Durchflusskalibrierung und Anti-Tropf-Funktion für einen präzisen Flüssigkeitstransfer. Ein Easy Dispense-Modus ist verfügbar, um das einmal eingespeicherte Volumen mittels Dinspense-Taste oder Fußschalter zu dosieren. Die intelligente Steuerung des Kühlventilators minimiert Arbeitsgeräusche. Mithilfe der MODBUS RS485-Schnittstelle kann die Pumpe problemlos mit externen Geräten wie PC, HMI oder SPS angesteuert werden.

Funktionen und Merkmale

Farb-LCD-Anzeige, Touchscreen und Tastatur
Einstellbare Drehrichtung, Start/Stopp und variable Geschwindigkeit
Kalibrierung der Durchflussmenge
Durchflussanzeige und -steuerung; Anzeige des kumulativen Abgabevolumens
Anti-Tropf-Funktion stellt Dosiergenauigkeit sicher
hochpräzise Drehzahlregelung (+/- 0,2 %) mit einer Drehzahlauflösung von 0,1 U/min
Die präzise Motorsteuerungstechnologie verbessert die Dosiergenauigkeit im Vergleich zum herkömmlichen Zeitdosiermodus
Professionelles Betriebssystem mit Setupassistenten zum Konfigurieren
Intelligente Temperatursteuerung zur Minimierung von Arbeitsgeräuschen
Mithilfe eines externen Logikpegelsignals können Start/Stopp, Drehrichtung und einfache Dosierfunktion gesteuert werden, mithilfe des externen analogen Signals die Drehzahl. Das Steuersignal ist optisch isoliert
MODBUS-RS485-Schnittstelle zur einfachen Kommunikation mit externen Geräten
Interne zweilagige Isolationsstruktur; Leiterplatte durch Schutzbeschichtung staub- und feuchtigkeitsbeständig
Breiter Eingangsspannungsbereich für komplexe Energieumgebungen
Leicht zu reinigendes Edelstahlgehäuse, beständig gegen Korrosion durch Säuren, Laugen, Natrium und organischen Lösungsmitteln
Kann mehrere Kanäle und verschiedene Arten von Pumpenköpfen ansteuern
Optionaler Fußschalter und Infrarot-Fernbedienung

Spezifikationen

Durchflussbereich: 0,0001-720 ml/min
Drehzahlbereich: 0,1-150 U/min
Drehzahlauflösung: 0,1 U/min
Durchflussgenauigkeit: ± 0,2 %
Stromversorgung: AC100~240V, 50Hz/60Hz
Stromverbrauch: < 40W
Externes Logikpegel-Steuersignal: 5V, 12V (Standard), 24V (optional)
Externes analoges Steuersignal: 0-5V (Standard), 0-10V, 4-20mA (optional)
Kommunikationsschnittstelle: MODBUS RS485
Zulässige Umgebungsbedingungen: 0-40 °C, < 80 % rel. Luftfeuchtigkeit
Schutzart: IP31
Abmessungen (L x B x H): 226 x 150 x 238 mm (8,90 x 5,91 x 9,37 Zoll)
Gewicht: 4,8 kg

Abmessungen (mm)

BT100L Geeignete Pumpenköpfe und Schläuche, Durchflussparameter

Antrieb	Pumpenkopf	Geschwindigkeit	Schlauchgröße	Flussrate pro Kanal*
BT100L	DT10-18 (8 Rollen, 1 Kanal) DT10-28 (8 Rollen, 2 Kanäle) DT10-48 (8 Rollen, 4 Kanäle)	0,1-100 U/min	ID 0,5mm, Wandstärke 0,92mm	0,0028-2,8 ml/min
			ID 1mm, Wandstärke 0,92mm	0,007-7,4 ml/min
			ID 2mm, Wandstärke 0,92mm	0,03-30 ml/min
			ID 2,4mm, Wandstärke 0,92mm	0,039-39 ml/min
			ID 3mm, Wandstärke 0,92mm	0,057-57 ml/min
			13# (ID 0,8mm, Wandstärke 1,6mm)	0,005-5 ml/min
			14# (ID 1,6mm, Wandstärke 1,6mm)	0,018-18 ml/min
	YZ15 (3 Rollen, 1 Kanal) 2xYZ15 (3 Rollen, 2 Kanäle)	0,1-150 U/min	13# (ID 0,8mm, Wandstärke 1,6mm)	0,005-7,5 ml/min
			14# (ID 1,6mm, Wandstärke 1,6mm)	0,02-30 ml/min
			19# (ID 2,4mm, Wandstärke 1,6mm)	0,05-75 ml/min
			16# (ID 3,2mm, Wandstärke 1,6mm)	0,08-120 ml/min
			25# (ID 4,8mm, Wandstärke 1,6mm)	0,19-285 ml/min
			17# (ID 6,4mm, Wandstärke 1,6mm)	0,3-450 ml/min
			18# (ID 7,9mm, Wandstärke 1,6mm)	0,43-641 ml/min
	YT25 (4 Rollen, 1 Kanal) 2xYT25 (4 Rollen, 2 Kanäle)	0,1-150 U/min	15# (ID 4,8mm, Wandstärke 2,4mm)	0,18-275 ml/min
			24# (ID 6,4mm, Wandstärke 2,4mm)	0,31-465 ml/min
			35# (ID 7,9mm, Wandstärke 2,4mm)	0,39-585 ml/min
			36# (ID 9,6mm, Wandstärke 2,4mm)	0,50-750 ml/min
	DT15-24 (4 Rollen, 2 Kanäle)	0,1-150 U/min	19# (ID 2,4mm, Wandstärke 1,6mm)	0,067-100 ml/min
			16# (ID 3,2mm, Wandstärke 1,6mm)	0,10-150 ml/min
			25# (ID 4,8mm, Wandstärke 1,6mm)	0,22-330 ml/min
			17# (ID 6,4mm, Wandstärke 1,6mm)	0,37-560 ml/min
	DT15-44 (4 Rollen, 4 Kanäle)	0,1-150 U/min	19# (ID 2,4mm, Wandstärke 1,6mm)	0,067-100 ml/min
			16# (ID 3,2mm, Wandstärke 1,6mm)	0,10-150 ml/min
			25# (ID 4,8mm, Wandstärke 1,6mm)	0,22-330 ml/min

*Die obigen Durchflussdaten stammen aus Tests mit reinem Wasser bei Raumtemperatur und -druck und dienen nur als Referenz. Die tatsächliche Durchflussmenge kann aufgrund von Druck, Medieneigenschaften und anderen relevanten Faktoren variieren.

Bitte klicken Sie hier, um die Bedienungsanleitung herunterzuladen.
