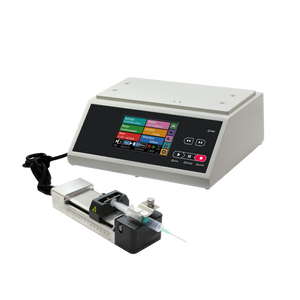

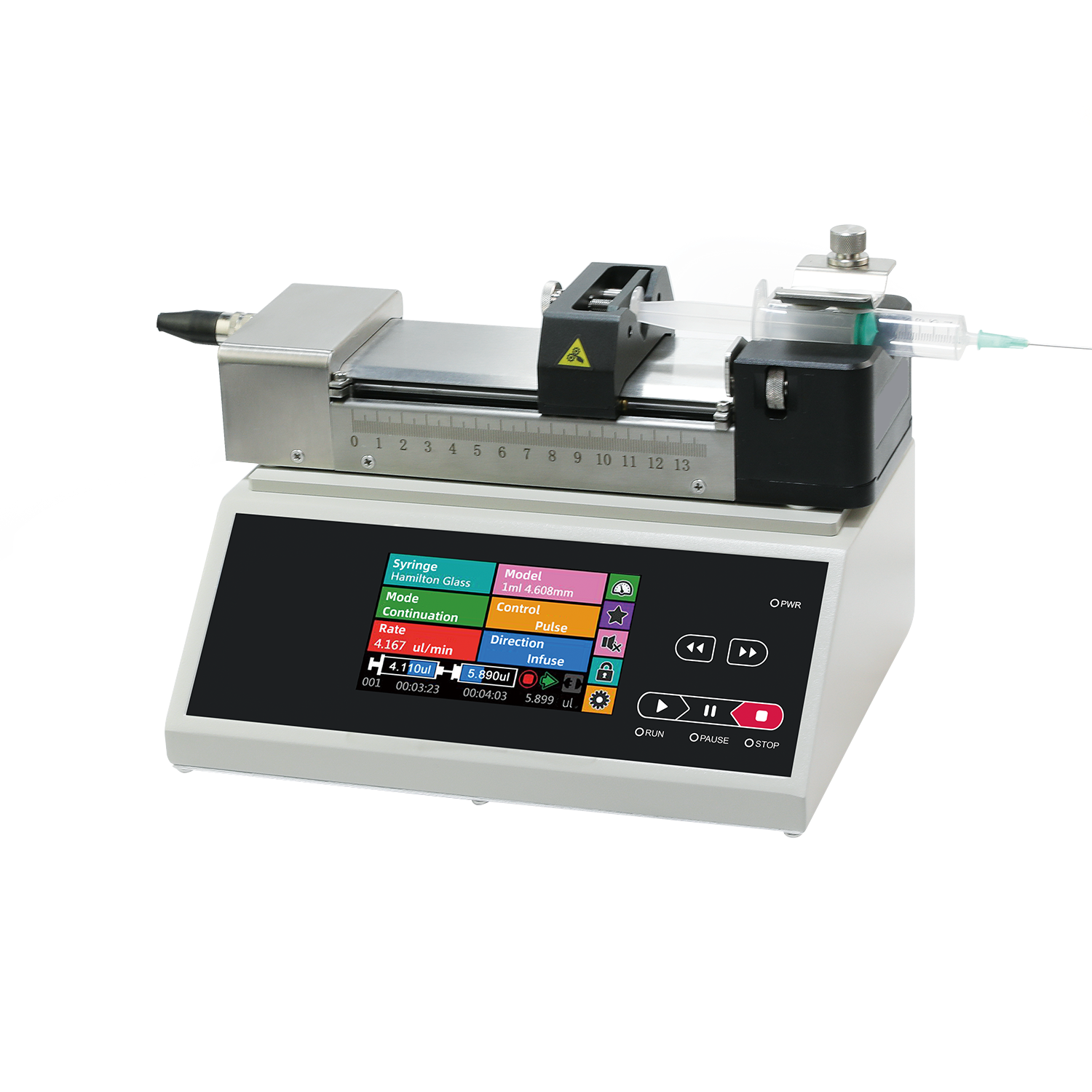

LSB-01 Geteilte Spritzenpumpe

Die LSB-01 Spritzenpumpe wurde für präzise und stabile Flüssigkeitsförderung in Labor- und Industrieanwendungen entwickelt. Sie ist für Spritzen mit einem Volumen von 10 μL bis 60 mL geeignet und bietet eine Durchflussrate von 0,184 nL/min bis 99,06 mL/min. Der 5"-Farb-LCD-Touchscreen ermöglicht eine intuitive Parametereinstellung, präzise Durchflusssteuerung und Echtzeitüberwachung des Betriebsstatus. Das modulare Design, die robuste Kommunikationsschnittstelle und die langlebige Konstruktion machen sie ideal für komplexe Flüssigkeitssteuerungsaufgaben und den Dauerbetrieb in anspruchsvollen Umgebungen.

Funktionen und Merkmale

• Leichtes Industriedesign mit spritzgegossenem Gehäuse für verbesserte antistatische Eigenschaften und elegante, ergonomische Linienführung
• 5-Zoll-Farb-LCD-Touchscreen mit hoher Auflösung, einfach und intuitiv zu bedienen
• Überarbeitete Benutzeroberfläche mit klarer Struktur, angenehmen Farben und benutzerorientierter Funktionalität
• Einfache Umschaltung zwischen Geschwindigkeits- und Zeiteinheiten zur Anpassung an verschiedene experimentelle Anforderungen
• Unterstützt horizontale und vertikale Bildschirmorientierung zur optimalen Darstellung bei begrenztem Platzangebot
• Integrierte Datenbank mit Spritzen verschiedener Hersteller und Größen
• Unterstützung benutzerdefinierter Spritzen (Eingabe des Innendurchmessers)
• Unterstützung mehrerer Betriebsmodi

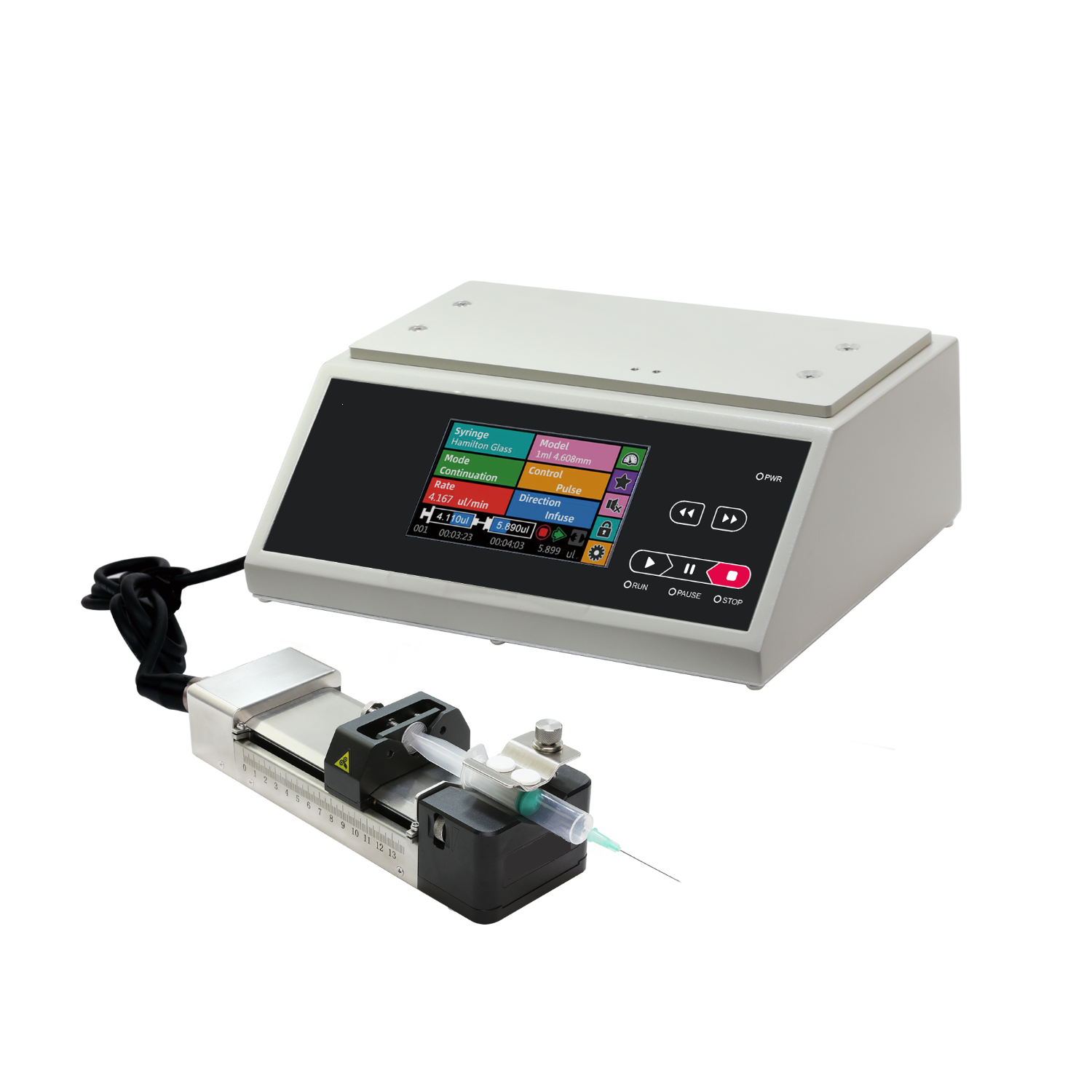

• Modulares Design mit getrenntem Controller und Ausführungseinheit für einfache Demontage und Integration mit anderen Geräten (z. B. Stereotaxie-Systemen)
• Präzise und einfache Volumenkalibrierung für höhere Effizienz und Genauigkeit
• Neue Passwortschutzfunktion verhindert unbefugte Parameteränderungen und erhöht die Datensicherheit
• Hochpräzises Steuersystem und präzise Mechanik mit einem Verfahrensfehler von weniger als ±0,35 %
• Hohe Beständigkeit gegen elektromagnetische Störungen für kontinuierlichen und stabilen Betrieb auch in Hochspannungs- und elektrostatischen Umgebungen
• Kann mit verschiedenen Host-Systemen wie PCs, SPS-Steuerungen und Mikrocontrollern zu einem automatisierten Steuerungssystem kombiniert werden
• Integrierte RS485-Schnittstelle mit MODBUS-Protokoll für Kommunikation und Fernsteuerung
• Geeignet für Labor, Industrie und Prüfinstrumente
• Typische Anwendungen: Mikropartikelherstellung, Elektrospinnen, Dispensiergeräte, Massenspektrometer

Spezifikationen

• Hub: 110 mm
• Spritzenvolumen: 10 μL – 60 mL
• Betriebsmodi: Injizieren, Aspirieren, zuerst Injizieren dann Aspirieren, zuerst Aspirieren dann Injizieren, kontinuierlicher Zyklus
• Bedienung: 5-Zoll-Farb-Touchscreen, Funktionstasten für häufig genutzte Befehle
• Volumenkalibrierung: Kalibrierungsprogramm für höhere Dosiergenauigkeit
• Kommunikationsschnittstellen: RS485, MODBUS-Protokoll; optional WLAN
• Hubsteuerungsgenauigkeit: ±0,35 % (bei Hub > 30 % des vollen Hubs)
• Lineargeschwindigkeitsbereich: 1 µm/min – 150 mm/min
• Hubauflösung: 0,156 µm/µstep
• Anzahl der Kanäle: 1
• Stromversorgung: AC 100 – 240 V, 50/60 Hz
• Zulässige Betriebsbedinungen: Temperatur 5 – 40 °C, relative Luftfeuchtigkeit < 80 %
• Nenn-Linearvorschubkraft: > 10 kgf, einstellbar
• Abmessungen der Antriebseinheit (L × B × H): 266 × 86 × 76 mm
• Abmessungen des Controllers (L × B × H): 290 × 205,2 × 101,5 mm
• Steuersignaleingänge: 1 Eingang für Start/Stopp, 1 Eingang zur Änderung der Laufrichtung
• Statussignalausgänge: 1 Ausgang für Start/Stopp, 1 Ausgang für Drehrichtung
• Durchflussrate: 0,184 nL/min – 99,06 mL/min
• Schutzart: IP31
• Gewicht: 1,495 kg + 1,8 kg (Controller + Ausführungseinheit)

Spritzenspezifikationen und Durchfluss-Referenztabelle

*Die Referenzwerte für die Durchflussrate wurden durch das Fördern von reinem Wasser bei Raumtemperatur und Normaldruck ermittelt. Die tatsächlichen Durchflussraten können je nach Druck, Medieneigenschaften und anderen Faktoren variieren.
