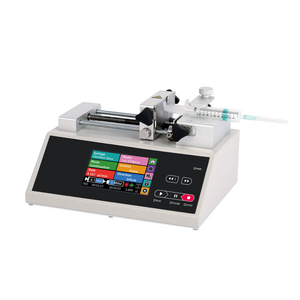

LAA-01 Laborspritzenpumpe

Die LAA-01 Spritzenpumpe ist für Spritzen von 10 μL bis 60 mL ausgelegt und bietet eine Durchflussrate von 0,184 nL/min bis 83,318 mL/min. Ihr 4,3" HD-LCD-Touchscreen ermöglicht eine einfache Parametereinstellung, Überwachung verschiedener Arbeitsmodi und Auswahl von Spritzen unterschiedlicher Hersteller und Spezifikationen. Die Pumpe gewährleistet eine hochpräzise Steuerung und verfügt über Schutzmaßnahmen sowie Alarmsysteme.

Externe Signale können die Start-/Stopp-Funktionen der Pumpe über die integrierte RS485-Kommunikation steuern, die das MODBUS-Protokoll unterstützt. Mit ihrem Metallgehäuse und dem weiten Bereich an Stromversorgungseingängen ist die Pumpe flexibel einsetzbar und garantiert zuverlässige Leistung in unterschiedlichen Umgebungen.

Funktionen und Merkmale

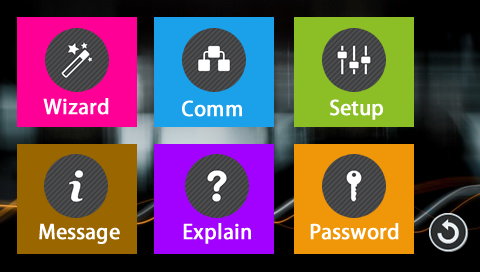

• 5-Zoll-Farb-LCD-Touchscreen mit hoher Auflösung, einfach und intuitiv zu bedienen
• Unterstützung von Bildschirm­sperre und Tastenton-Stummschaltung zur Vermeidung von Fehlbedienungen
• Bedientasten mit LED-Anzeigen für klare Anzeige des Betriebsstatus
• Integrierte Datenbank mit Spritzen verschiedener Hersteller und Größen
• Unterstützung benutzerdefinierter Spritzen (Eingabe des Innendurchmessers)
• Unterstützung mehrerer Betriebsmodi
• Speicherung mehrerer Datensätze für hochpräzise Steuerung
• Schutzmechanismen für Spritze und Antrieb, inklusive Blockierungsalarm
• Gewährleistung eines sicheren und zuverlässigen Betriebs
• Integrierte RS485-Schnittstelle mit MODBUS-Protokoll für Kommunikation und Fernsteuerung
• Unterstützung externer Signale zum Starten/Stoppen und zur Richtungsänderung
• Robustes Kunststoffgehäuse, geeignet für verschiedene Laborumgebungen
• Breiter Eingangsspannungsbereich (AC 100–240 V, 50/60 Hz) für flexible Nutzung
• Geeignet für Labor, Industrie und Prüfinstrumente
• Typische Anwendungen: Mikropartikelherstellung, Elektrospinnen, Dispensiergeräte, Massenspektrometer

Spezifikationen

• Hub: 110 mm
• Spritzenvolumen: 10 μL – 60 mL
• Betriebsmodi: Injizieren, Aspirieren, zuerst Injizieren dann Aspirieren, zuerst Aspirieren dann Injizieren, kontinuierlicher Zyklus
• Einstellbarer Vorschub: 25 % – 100 %, stufenlos einstellbar
• Bedienung: 5-Zoll-Farb-Touchscreen, Funktionstasten für häufig genutzte Befehle
• Volumenkalibrierung: Kalibrierungsprogramm für höhere Dosiergenauigkeit
• Kommunikationsschnittstellen: RS485, MODBUS-Protokoll; optional WLAN
• Hubsteuerungsgenauigkeit: ±0,35 % (bei Hub > 30 % des vollen Hubs)
• Lineargeschwindigkeitsbereich: 1 µm/min – 150 mm/min
• Hubauflösung: 0,156 µm/µstep
• Speicherfunktion bei Stromausfall: Beibehaltung zuletzt eingestellter Parameter
• Anzahl an Kanälen: 1
• Weitere Funktionen: Pause/Stopp, Tastenton, Parametersperre, Schnellvorlauf/-rücklauf, Helligkeitseinstellung
• Stromversorgung: AC 100 – 240 V, 50/60 Hz
• Zulässige Betriebsbedinungen: Temperatur 5 – 40 °C, relative Luftfeuchtigkeit < 80 %
• Nenn-Linearvorschubkraft: >16 kgf
• Abmessungen (L × B × H): 240 × 196 × 125 mm
• Steuersignaleingänge: 1 Eingang für Start/Stopp, 1 Eingang zur Änderung der Laufrichtung
• Statussignalausgänge: 1 Ausgang für Start/Stopp, 1 Ausgang für Drehrichtung
• Anzeige: Touchscreen zeigt gleichzeitig Fördervolumen, Restvolumen, Flussrate, Laufrichtung, Spritzengröße; animierte Darstellung des Betriebszustands
• Durchflussrate: 0,184 nL/min – 99,06 mL/min
• Schutzart: IP31
• Gewicht: 2,95 kg

Abmessungen (mm)

Spritzenspezifikationen und Durchfluss-Referenztabelle

*Die Referenzwerte für die Durchflussrate wurden durch das Fördern von reinem Wasser bei Raumtemperatur und Normaldruck ermittelt. Die tatsächlichen Durchflussraten können je nach Druck, Medieneigenschaften und anderen Faktoren variieren.
