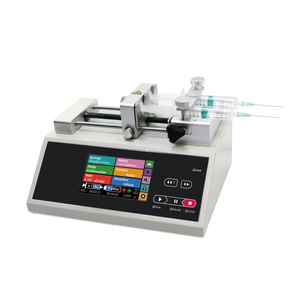

LAA-02 Laborspritzenpumpe

Die LAA-02 Spritzenpumpe eignent sich für Spritzen von 10 μL bis 60 mL. Sie bietet eine weiten Durchflussrate von 0,184 nL/min bis 83,318 mL/min und unterstützt mehrere Betriebsmodi. Der 4,3" Farb-LCD-Touchscreen ermöglicht eine intuitive Parametereinstellung, Echtzeitüberwachung und einfache Auswahl von Spritzen verschiedener Hersteller und Spezifikationen. Dank hochpräziser Steuerung gewährleistet die Pumpe eine stabile und zuverlässige Flüssigkeitszufuhr in Labor- und Industrieanwendungen.

Ausgestattet mit RS485-Kommunikation und Unterstützung des MODBUS-Protokolls ermöglicht die LAA-02 Fernsteuerung und Synchronisation mit externen Systemen. Das Vollmetallgehäuse sorgt für Langlebigkeit und stabile Leistung unter anspruchsvollen Bedingungen, während Schutzfunktionen und Alarmsysteme den Betrieb und die Geräte sichern.

Funktionen und Merkmale

• 5-Zoll-Farb-LCD-Touchscreen mit hoher Auflösung, einfach und intuitiv zu bedienen
• Unterstützung von Bildschirm­sperre und Tastenton-Stummschaltung zur Vermeidung von Fehlbedienungen
• Bedientasten mit LED-Anzeigen für klare Anzeige des Betriebsstatus
• Integrierte Datenbank mit Spritzen verschiedener Hersteller und Größen
• Unterstützung benutzerdefinierter Spritzen (Eingabe des Innendurchmessers)
• Unterstützung mehrerer Betriebsmodi
• Speicherung mehrerer Datensätze für hochpräzise Steuerung
• Schutzmechanismen für Spritze und Antrieb, inklusive Blockierungsalarm
• Gewährleistung eines sicheren und zuverlässigen Betriebs
• Integrierte RS485-Schnittstelle mit MODBUS-Protokoll für Kommunikation und Fernsteuerung
• Unterstützung externer Signale zum Starten/Stoppen und zur Richtungsänderung
• Robustes Kunststoffgehäuse, geeignet für verschiedene Laborumgebungen
• Breiter Eingangsspannungsbereich (AC 100–240 V, 50/60 Hz) für flexible Nutzung
• Geeignet für Labor, Industrie und Prüfinstrumente
• Typische Anwendungen: Mikropartikelherstellung, Elektrospinnen, Dispensiergeräte, Massenspektrometer

Spezifikationen

• Hub: 110 mm
• Spritzenvolumen: 10 μL – 60 mL
• Betriebsmodi: Injizieren, Aspirieren, zuerst Injizieren dann Aspirieren, zuerst Aspirieren dann Injizieren, kontinuierlicher Zyklus
• Einstellbarer Vorschub: 25 % – 100 %, stufenlos einstellbar
• Bedienung: 5-Zoll-Farb-Touchscreen, Funktionstasten für häufig genutzte Befehle
• Volumenkalibrierung: Kalibrierungsprogramm für höhere Dosiergenauigkeit
• Kommunikationsschnittstellen: RS485, MODBUS-Protokoll; optional WLAN
• Hubsteuerungsgenauigkeit: ±0,35 % (bei Hub > 30 % des vollen Hubs)
• Lineargeschwindigkeitsbereich: 1 µm/min – 150 mm/min
• Hubauflösung: 0,156 µm/µstep
• Speicherfunktion bei Stromausfall: Beibehaltung zuletzt eingestellter Parameter
• Anzahl an Kanälen: 2
• Weitere Funktionen: Pause/Stopp, Tastenton, Parametersperre, Schnellvorlauf/-rücklauf, Helligkeitseinstellung
• Stromversorgung: AC 100 – 240 V, 50/60 Hz
• Zulässige Betriebsbedinungen: Temperatur 5 – 40 °C, relative Luftfeuchtigkeit < 80 %
• Nenn-Linearvorschubkraft: >16 kgf
• Abmessungen (L × B × H): 240 × 196 × 125 mm
• Steuersignaleingänge: 1 Eingang für Start/Stopp, 1 Eingang zur Änderung der Laufrichtung
• Statussignalausgänge: 1 Ausgang für Start/Stopp, 1 Ausgang für Drehrichtung
• Anzeige: Touchscreen zeigt gleichzeitig Fördervolumen, Restvolumen, Flussrate, Laufrichtung, Spritzengröße; animierte Darstellung des Betriebszustands
• Durchflussrate: 0,184 nL/min bis 99,06 mL/min
• Schutzart: IP31
• Gewicht: 3,2 kg

Abmessungen (mm)

Spritzenspezifikationen und Durchfluss-Referenztabelle

*Die Referenzwerte für die Durchflussrate wurden durch das Fördern von reinem Wasser bei Raumtemperatur und Normaldruck ermittelt. Die tatsächlichen Durchflussraten können je nach Druck, Medieneigenschaften und anderen Faktoren variieren.
