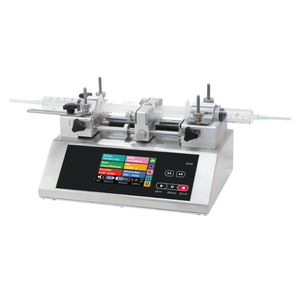

LDA-01 Zwei-Wege-Push-Pull-Laborspritzenpumpe
Die LDA-01 Push-Pull-Spritzenpumpe ist für den Niedrigdurchfluss, hohe Präzision und kontinuierliche Flüssigkeitsförderung ausgelegt. Sie nimmt Spritzen von 10 μL bis 60 mL auf und bietet eine Durchflussrate von 0,184 nL/min bis 99,06 mL/min. Der hochauflösende Farbtouchscreen ermöglicht eine intuitive Parametereinstellung, einfache Überwachung des Betriebsstatus und präzise Steuerung der Flüssigkeitszufuhr. Die Pumpe gewährleistet zuverlässige Leistung und verfügt über umfassende Schutzfunktionen sowie Alarmfunktionen für erhöhte Sicherheit. Externe Signale können den Start/Stopp-Betrieb der Pumpe über die integrierte RS485-Kommunikation steuern, die das MODBUS-Protokoll unterstützt. Außerdem kann sie nahtlos mit einem Magnetventil-Steuerkasten für kontinuierliche Übertragung integriert werden.
Funktionen und Merkmale
- Nimmt zwei Spritzen auf für kontinuierliche Flüssigkeitszufuhr
- Unterstützung mehrerer Betriebsmodi für unterschiedliche Anwendungen
- 5-Zoll-Farb-LCD-Touchscreen mit hoher Auflösung, einfach und intuitiv zu bedienen
- Unterstützung von Bildschirmsperre und Tastenton-Stummschaltung zur Vermeidung von Fehlbedienungen
- Bedientasten mit LED-Anzeigen für klare Anzeige des Betriebsstatus
- Integrierte Datenbank mit Spritzen verschiedener Hersteller und Größen
- Unterstützung benutzerdefinierter Spritzen (Eingabe des Innendurchmessers)
- Speicherung mehrerer Datensätze für hochpräzise Steuerung
- Hochpräzise Steuerung gewährleistet genaue und stabile Durchflussleistung
- Schutzmechanismen für Spritze und Antrieb, inklusive Blockierungsalarm
- Gewährleistung eines sicheren und zuverlässigen Betriebs
- Integrierte RS-485-Schnittstelle mit Modbus-Protokoll für Kommunikation und Fernsteuerung
- Optionale Wi-Fi-Kommunikation: Nach Netzwerkkonfiguration kann die Pumpe über eine mobile App überwacht oder ferngesteuert werden
- Unterstützung externer Signale zum Starten/Stoppen und zur Richtungsänderung
- Vollmetallgehäuse mit antistatischer und korrosionsbeständiger Beschichtung, geeignet für verschiedene Laborumgebungen
- Breiter Eingangsspannungsbereich (AC 100–240 V, 50/60 Hz) für flexible Nutzung
Spezifikationen
- Hub: 140 mm
- Spritzenvolumen: 10 μL – 60 mL
- Betriebsmodi: Injizieren, Aspirieren, zuerst Injizieren dann Aspirieren, zuerst Aspirieren dann Injizieren, kontinuierlicher Zyklus
- Einstellbarer Vorschub: 25 % – 100 %
- Bedienung: 5-Zoll-Farb-Touchscreen, Funktionstasten für häufig genutzte Befehle
- Kommunikationsschnittstellen: RS485, MODBUS-Protokoll; optional WLAN
- Hubsteuerungsgenauigkeit: ±0,35 % (bei Hub > 30 % des vollen Hubs)
- Lineargeschwindigkeitsbereich: 1 µm/min – 150 mm/min
- Hubauflösung: 0,156 µm/µstep
- Stromversorgung: AC 100 – 240 V, 50/60 Hz
- Zulässige Betriebsbedinungen: Temperatur 5 – 40 °C, relative Luftfeuchtigkeit < 80 %
- Nenn-Linearvorschubkraft: >20 kgf, einstellbar
- Abmessungen (L × B × H): 290 × 208 × 180 mm
- Externe Steuerung: Unterstützt externes Start/Stopp und Richtungssteuerung; Statussignal-Ausgang inklusive
- Durchflussrate: 0,184 nL/min – 99,06 mL/min
- Schutzart: IP31
- Gewicht: 5,33 kg
Spritzenspezifikationen und Durchfluss-Referenztabelle
| Spritzenvolumen | Innendurchmesser (mm) | Minimaler Durchfluss (nL/min) | Maximaler Durchfluss (mL/min) |
| 10 μL | 0,485 | 0,184 | 0,027 |
| 25 μL | 0,729 | 0,417 | 0,626 |
| 50 μL | 1,03 | 0,833 | 0,125 |
| 100 μL | 1,457 | 1,667 | 0,250 |
| 250 μL | 2,304 | 4,169 | 0,625 |
| 500 μL | 3,256 | 8,326 | 1,248 |
| 1000 μL | 4,608 | 16,676 | 2,501 |
| 1 mL | 4,699 | 17,342 | 2,601 |
| 3 mL | 8,585 | 57,885 | 8,682 |
| 5 mL | 11,989 | 112,890 | 16,933 |
| 10 mL | 14,427 | 163,471 | 24,520 |
| 20 mL | 19,05 | 285,023 | 42,753 |
| 30 mL | 21,59 | 366,090 | 54,914 |
| 50 mL | 28,99 | 660,428 | 99,06 |
| 60 mL | 28,99 | 660,428 | 99,06 |
*Die Referenzwerte für die Durchflussrate wurden durch das Fördern von reinem Wasser bei Raumtemperatur und Normaldruck ermittelt. Die tatsächlichen Durchflussraten können je nach Druck, Medieneigenschaften und anderen Faktoren variieren.
