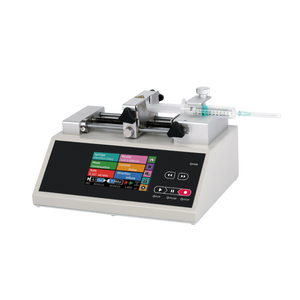

LAC-01 Laborspritzenpumpe
Die LAC-01 Laborspritzenpumpe ist für hochpräzise Flüssigkeitssteuerung ausgelegt und nimmt Spritzen von 10 μL bis 60 mL auf, mit einer Durchflussrate von 0,037 nL/min bis 16,663 mL/min. Der hochauflösende Farb-LCD-Touchscreen ermöglicht eine intuitive Parametereinstellung, präzise Überwachung des Betriebsstatus und einfache Auswahl der Arbeitsmodi. Die Pumpe gewährleistet zuverlässige Leistung und verfügt über umfassende Schutzfunktionen sowie ein integriertes Alarmsystem.
Funktionen und Merkmale
- 5-Zoll-Farb-LCD-Touchscreen mit hoher Auflösung, einfach und intuitiv zu bedienen
- Unterstützung von Bildschirmsperre und Tastenton-Stummschaltung zur Vermeidung von Fehlbedienungen
- Bedientasten mit LED-Anzeigen für klare Anzeige des Betriebsstatus
- Integrierte Datenbank mit Spritzen verschiedener Hersteller und Größen
- Unterstützung benutzerdefinierter Spritzen (Eingabe des Innendurchmessers)
- Unterstützung mehrerer Betriebsmodi
- Speicherung mehrerer Datensätze für hochpräzise Steuerung
- Schutzmechanismen für Spritze und Antrieb, inklusive Blockierungsalarm
- Gewährleistung eines sicheren und zuverlässigen Betriebs
- Integrierte RS-485-Schnittstelle mit Modbus-Protokoll für Kommunikation und Fernsteuerung
- Unterstützung externer Signale zum Starten/Stoppen und zur Richtungsänderung
- Robustes Kunststoffgehäuse, geeignet für verschiedene Laborumgebungen
- Breiter Eingangsspannungsbereich (AC 100–240 V, 50/60 Hz) für flexible Nutzung
- Praktische Funktionen wie Bildschirmsperre und Tastenstummschaltung sorgen für effiziente Laborabläufe
- Geeignet für Labor, Industrie und Prüfinstrumente
- Typische Anwendungen: Mikropartikelherstellung, Elektrospinnen, Dispensiergeräte, Massenspektrometer
Spezifikationen
- Hub: 110 mm
- Spritzenvolumen: 10 μL – 60 mL
- Betriebsmodi: Injizieren, Aspirieren, zuerst Injizieren dann Aspirieren, zuerst Aspirieren dann Injizieren, kontinuierlicher Zyklus
- Einstellbarer Vorschub: 25 % – 100 %
- Bedienung: 5-Zoll-Farb-Touchscreen, Funktionstasten für häufig genutzte Befehle
- Volumenkalibrierung: Kalibrierungsprogramm für höhere Dosiergenauigkeit
- Kommunikationsschnittstellen: RS485, MODBUS-Protokoll; optional WLAN
- Hubsteuerungsgenauigkeit: ±0,35 % (bei Hub > 30 % des vollen Hubs)
- Lineargeschwindigkeitsbereich: 0,2 µm/min – 30 mm/min
- Hubauflösung: 0,03125 µm/µstep
- Speicherfunktion bei Stromausfall: Beibehaltung zuletzt eingestellter Parameter
- Anzahl an Kanälen: 1
- Weitere Funktionen: Pause/Stopp, Tastenton, Parametersperre, Schnellvorlauf/-rücklauf, Helligkeitseinstellung
- Stromversorgung: AC 100 – 240 V, 50/60 Hz
- Zulässige Betriebsbedinungen: Temperatur 5 – 40 °C, relative Luftfeuchtigkeit < 80 %
- Nenn-Linearvorschubkraft: >16 kgf
- Abmessungen (L × B × H): 240 × 196 × 125 mm
- Steuersignaleingänge: 1 Eingang für Start/Stopp, 1 Eingang zur Änderung der Laufrichtung
- Statussignalausgänge: 1 Ausgang für Start/Stopp, 1 Ausgang für Drehrichtung
- Anzeige: Touchscreen zeigt gleichzeitig Fördervolumen, Restvolumen, Flussrate, Laufrichtung, Spritzengröße; animierte Darstellung des Betriebszustands
- Durchflussrate: 0,037 nL/min – 16,663 mL/min
- Schutzart: IP31
- Gewicht: 2,99 kg
Spritzen-Spezifikationen und Durchflussreferenztabelle
| Spritzenvolumen | Innendurchmesser (mm) | Minimaler Durchfluss (nL/min) | Maximaler Durchfluss (mL/min) |
| 10 μL | 0,485 | 0,037 | 0,005 |
| 25 μL | 0,729 | 0,083 | 0,0125 |
| 50 μL | 1,03 | 0,166 | 0,025 |
| 100 μL | 1,457 | 0,333 | 0,050 |
| 250 μL | 2,304 | 0,833 | 0,125 |
| 500 μL | 3,256 | 1,665 | 0,249 |
| 1 mL | 4,699 | 3,468 | 0,520 |
| 5 mL | 11,989 | 22,578 | 3,386 |
| 10 mL | 14,427 | 32,694 | 4,904 |
| 20 mL | 19,05 | 57,004 | 8,550 |
| 30 mL | 21,59 | 73,219 | 10,982 |
| 60 mL | 26,594 | 111,093 | 16,663 |
*Die Referenzwerte für die Durchflussrate wurden durch das Fördern von reinem Wasser bei Raumtemperatur und Normaldruck ermittelt. Die tatsächlichen Durchflussraten können je nach Druck, Medieneigenschaften und anderen Faktoren variieren.
