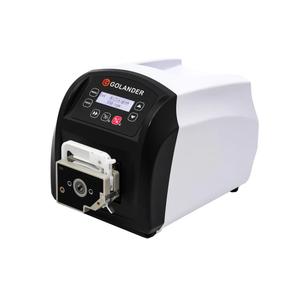

BT101S Peristaltikpumpe mit variabler Geschwindigkeit
Die BT101S Peristaltikpumpe mit variabler Geschwindigkeit bietet eine Durchflussrate von 0,0001 bis 750 mL/min bei Verwendung verschiedener Pumpenköpfe und Schläuche. Neben den Grundfunktionen wie Drehrichtungsumkehr, Start/Stopp, Maximalgeschwindigkeit (zur schnellen Reinigung) und Drehzahlregelung bietet sie auch einen Zeitdosiermodus sowie eine Anti-Tropf-Funktion. Über die RS485-Schnittstelle mit MODBUS-Protokoll kann die Pumpe effektiv durch externe Geräte wie Computer, Mensch-Maschine-Schnittstellen oder SPS gesteuert werden.
Funktionen und Merkmale
- LCD-Display für eine intuitive Statusanzeige und einfache Parametereinstellung
- Umfassende Steuerungsmöglichkeiten wie Drehrichtungsumkehr, Start/Stopp, Maximalgeschwindigkeit, Drehzahlregelung und Statusspeicherung
- Unterstützt weichen Start und sanften Stopp sowie Zeitdosiermodus für präzise Dosierung
- Externe Logikpegelsignale können Start/Stopp, Richtung und Dosierfunktionen steuern, während analoge Eingangssignale die Drehzahl regeln können. Die Signale sind optisch isoliert für besseren Schutz
- Weitbereichseingang (5–24 V) ermöglicht flexible Unterstützung externer Steuersignale
- Wählbarer Signaltyp für Drehzahl (Spannung oder Strom) über das Bedienfeld
- RS485-Kommunikation mit MODBUS-Protokoll, parametrierbar für nahtlose Integration mit PC, HMI oder SPS
- Konform beschichtete Leiterplatte bietet effektiven Schutz gegen Staub und Feuchtigkeit
- Hervorragende Störfestigkeit und Weitspannungsdesign für stabilen Betrieb in komplexen Stromumgebungen
- Robustes Gehäuse aus ABS-Kunststoff mit stromlinienförmigem, ansprechendem Design
- Optionale Zubehörteile: Fußschalter, Pulsationsdämpfer, Leckdetektor
- Typische Anwendungen: Bakterien- und Zellkulturen, Herzperfusion bei Tieren, Zugabe oder Entfernung von Reagenzien bei Synthesereaktionen, TFF-Ultrafiltration, Flüssigkeitsförderung für Beschichtung und Granulierung, Tropfdosierung im Labormaßstab, quantitative Flüssigkeitsübertragung sowie Anwendungen in der ästhetischen Medizin wie Tumeszenzanästhesie
Spezifikationen
- Durchflussrate: 0,00011 bis 750 mL/min
- Drehzahlbereich: 0,1 bis 150 U/min
- Drehzahlauflösung: 0,1 U/min (für ≤100 U/min), 1 U/min (für >100 U/min)
- Drehzahlgenauigkeit: <±0,2%
- Laufzeit: 0,1 bis 999 Sekunden/Minuten/Stunden/Tage
- Intervallzeit: 0,1 bis 999 Sekunden/Minuten/Stunden/Tage
- Dosieranzahl: 1 bis 999 Mal, 0 für kontinuierlichen Zyklus
- Kommunikationsschnittstelle: RS485, unterstützt MODBUS-Protokoll
- Netzspannung: AC 100-240V, 50/60Hz
- Leistungsaufnahme: <30W
- Umgebungsbedingungen: Temperatur 0–40 °C, relative Luftfeuchtigkeit <80%
- Abmessungen (L×B×H): 284 mm × 180 mm × 197 mm
- Schutzart: IP31
- Gewicht der Antriebseinheit: 3,6 kg
- Externe Steuerschnittstelle: Start/Stopp, Richtungssteuerung, adaptiv 5–24V, analog 0–5V/0–10V/4–20mA (konfigurierbar)
Abmessungen (mm)
BT101S Kompatible Pumpenköpfe und Schläuche, Durchflussparameter
| Antrieb | Pumpenkopf | Drehzahl | Schlauchgröße | Durchflussrate pro Kanal* |
| BT101S | DG6-1 (6 Rollen, 1 Kanal) DG6-2 (6 Rollen, 2 Kanäle) DT6-4 (6 Rollen, 4 Kanäle) | 0,1–100 U/min | ID 0,5 mm, Wand 0,92 mm | 0,0022–2,2 mL/min |
| ID 1 mm, Wand 0,92 mm | 0,0064–6,4 mL/min | |||
| ID 2 mm, Wand 0,92 mm | 0,024–24 mL/min | |||
| ID 2,4 mm, Wand 0,92 mm | 0,031–31 mL/min | |||
| DG10-1 (10 Rollen, 1 Kanal) DG10-2 (10 Rollen, 2 Kanäle) DG10-4 (10 Rollen, 4 Kanäle) | 0,1–100 U/min | ID 0,5 mm, Wand 0,92 mm | 0,0017–1,7 mL/min | |
| ID 1 mm, Wand 0,92 mm | 0,0049–4,9 mL/min | |||
| ID 2 mm, Wand 0,92 mm | 0,018–18 mL/min | |||
| ID 2,4 mm, Wand 0,92 mm | 0,021–21 mL/min | |||
| YZ15 (3 Rollen, 1 Kanal) 2xYZ15 (3 Rollen, 2 Kanäle) | 0,1–150 U/min | 13# (ID 0,8 mm, Wand 1,6 mm) | 0,005–7,5 mL/min | |
| 14# (ID 1,6 mm, Wand 1,6 mm) | 0,02–30 mL/min | |||
| 19# (ID 2,4 mm, Wand 1,6 mm) | 0,05–75 mL/min | |||
| 16# (ID 3,2 mm, Wand 1,6 mm) | 0,08–120 mL/min | |||
| 25# (ID 4,8 mm, Wand 1,6 mm) | 0,19–285 mL/min | |||
| 17# (ID 6,4 mm, Wand 1,6 mm) | 0,3–450 mL/min | |||
| 18# (ID 7,9 mm, Wand 1,6 mm) | 0,43–641 mL/min | |||
| YT25 (4 Rollen, 1 Kanal) | 0,1–150 U/min | 15# (ID 4,8 mm, Wand 2,4 mm) | 0,18–275 mL/min | |
| 24# (ID 6,4 mm, Wand 2,4 mm) | 0,31–465 mL/min | |||
| 35# (ID 7,9 mm, Wand 2,4 mm) | 0,39–585 mL/min | |||
| 36# (ID 9,6 mm, Wand 2,4 mm) | 0,50–750 mL/min |
*Die oben angegebenen Durchflussraten basieren auf Tests mit reinem Wasser bei Raumtemperatur und -druck und dienen nur als Referenz. Die tatsächlichen Werte können je nach Druck, Medienbeschaffenheit und anderen Faktoren variieren.
