BT100S-1 Peristaltikpumpe mit variabler Geschwindigkeit

€1.127,00
Einzelpreis pro
(excl. VAT)

Menge

Die BT100S-1 Peristaltikpumpe fördert mit variablen Pumpenköpfen und Schläuchen Flüssigkeiten mit Flussraten von 0,0001 bis 1500 ml/min. Sie verfügt nicht nur über Grundfunktionen wie einstellbare Drehrichtung, Start/Stopp, Maximalgeschwindigkeit (für schnelle Reinigung) und einstellbare Geschwindigkeit, sondern auch über eine Dosierfunktion, um die nach Zeit oder Volumen definierte Flüssigkeitsabgabe einfach zu wiederholen. Mithilfe der MODBUS RS485-Schnittstelle kann die Pumpe leicht mit externen Geräten wie PC, HMI oder SPS kommunizieren.

Funktionen und Merkmale

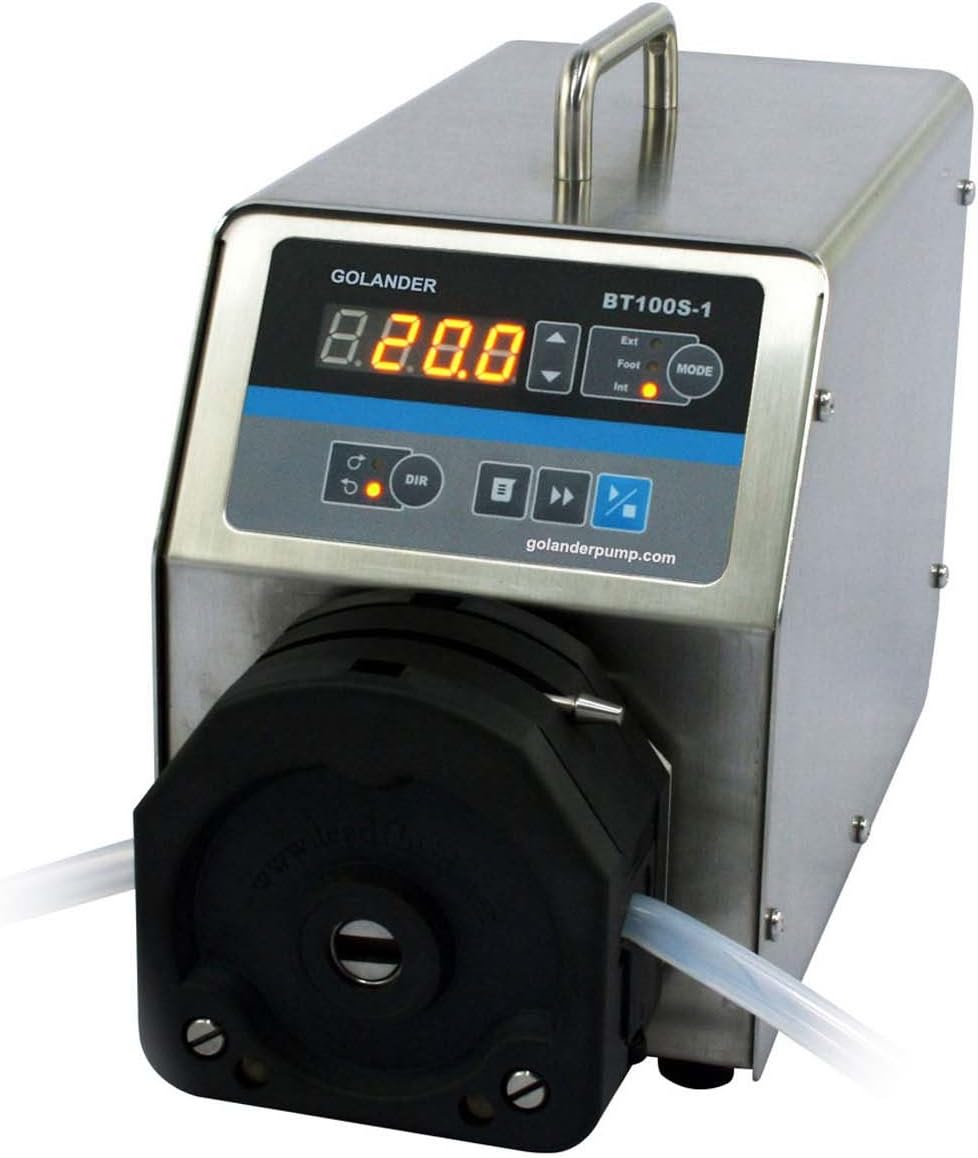

Vierstellige LED-Anzeige zeigt Arbeitsgeschwindigkeit und Arbeitsmodus an
Bedienung über Folientastatur
Einstellbare Drehrichtung, Start/Stopp, Maximalgeschwindigkeit. Parameter werden automatisch gespeichert
Einfache Dosierfunktion ermöglicht wiederholte Flüssigkeitsabgaben nach festgelegten Zeitintervallen
Edelstahlgehäuse, leicht zu reinigen, ausgezeichnete Beständigkeit gegen die Korrosion durch Säuren, Laugen, Natrium und organische Lösungsmittel
Kann mehrere Kanäle und verschiedene Arten von Pumpenköpfen ansteuern
Leiterplatte durch Conformal Coating staub- und feuchtigkeitsbeständig
Breiter Eingangsspannungsbereich für komplexe Energieumgebungen
Externer elektrischer Hoch-Niedrig-Pegel steuert Start/Stopp, Drehrichtung und einfache Dosierfunktion, optischer Entkoppler; externes analoges Steuersignal regelt die Drehzahl
MODBUS RS485-Schnittstelle verfügbar
Optional mit Fußschalter, Impulsdämpfer und Leckage-Anzeige

Spezifikationen

Durchflussbereich: 0,0001-1500 ml/min
Drehzahlbereich: 0,1-150 U/min
Drehzahlauflösung: bei 0,1-100 U/min Auflösung 0,1 U/min; bei 100-150 U/min Auflösung 1 U/min
Durchflussgenauigkeit: ± 0,5%
Stromversorgung: AC100-240V, 50Hz/60Hz
Stromverbrauch: < 40W
Externe Steuerung: Eingangspegel 5V, 12V (Standard), 24V (optional). Externes analoges Steuersignal: 0-5V (Standard); 0-10V, 4-20mA (optional)
Kommunikationsschnittstelle: RS485-Kommunikationsschnittstelle, MODBUS-Protokoll
Zulässige Umgebungsbedingungen: 0-40 °C, < 80 % rel. Luftfeuchtigkeit
Schutzart: IP31
Abmessungen (L x B x H): 278 x 150 x 237 mm
Gewicht: 4,7 kg

Abmessungen (mm)

Für BT100S-1 verfügbare Pumpenköpfe und Schläuche, Durchflussparameter

Antrieb	Pumpenkopf	Geschwindigkeit	Schlauchgröße	Flussrate pro Kanal*

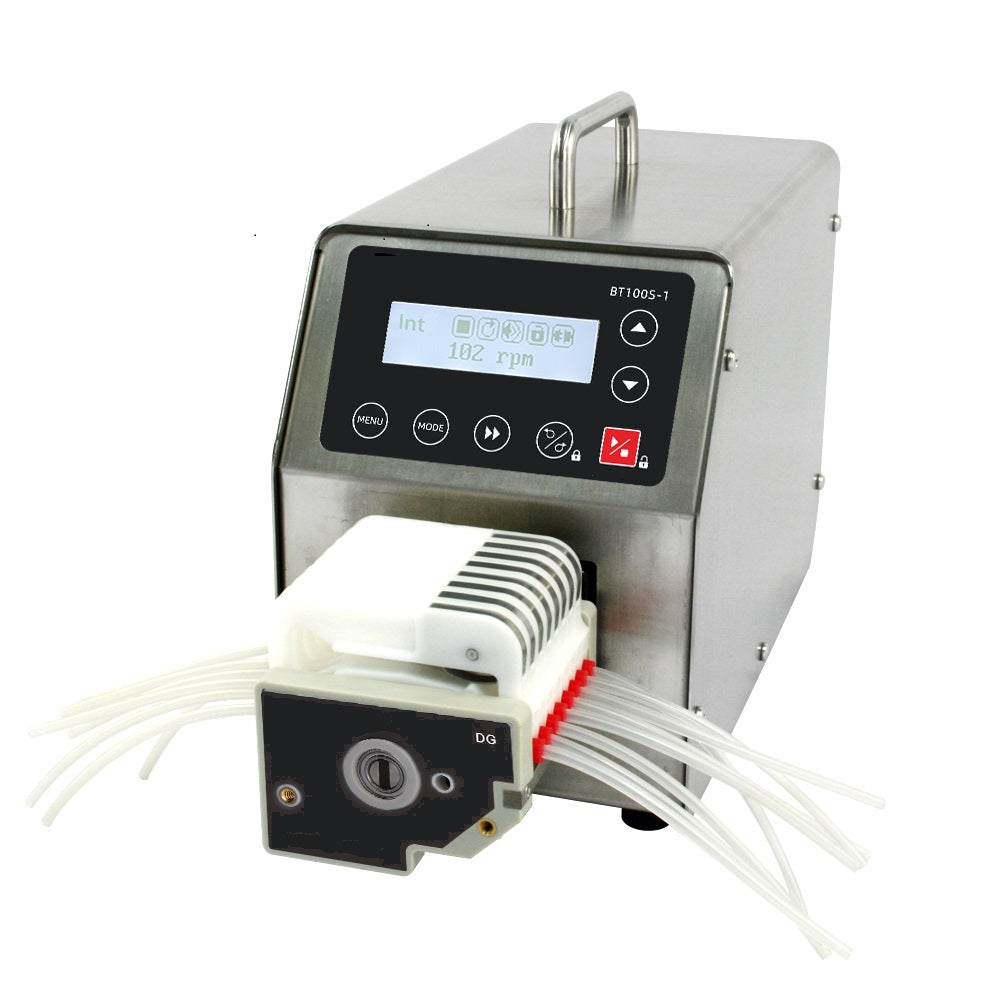

BT100S-1	DG6-8 (6 Rollen, 8 Kanäle) DG6-12 (6 Rollen, 12 Kanäle) DG6-16 (6 Rollen, 16 Kanäle) DG6-24 (6 Rollen, 24 Kanäle)	0,1-100 rpm	ID 0,5mm, Wand 0,92mm	0,0022-2,2 ml/min
			ID 1mm, Wand 0,92mm	0,0064-6,4 ml/min
			ID 2mm, Wand 0,92mm	0,024-24 ml/min
			ID 2,4mm, Wand 0,92mm	0,031-31ml/min
	DG10-8 (10 Rollen, 8 Kanäle) DG10-12 (10 Rollen, 12 Kanäle) DG10-16 (10 Rollen, 16 Kanäle) DG10-24 (10 Rollen, 24 Kanäle)	0,1-100 rpm	ID 0,5mm, Wand 0,92mm	0,0017-1,7 ml/min
			ID 1mm, Wand 0,92mm	0,0049-4,9 ml/min
			ID 2mm, Wand 0,92mm	0,018-18 ml/min
			ID 2,4mm, Wand 0,92mm	0,021-21 ml/min

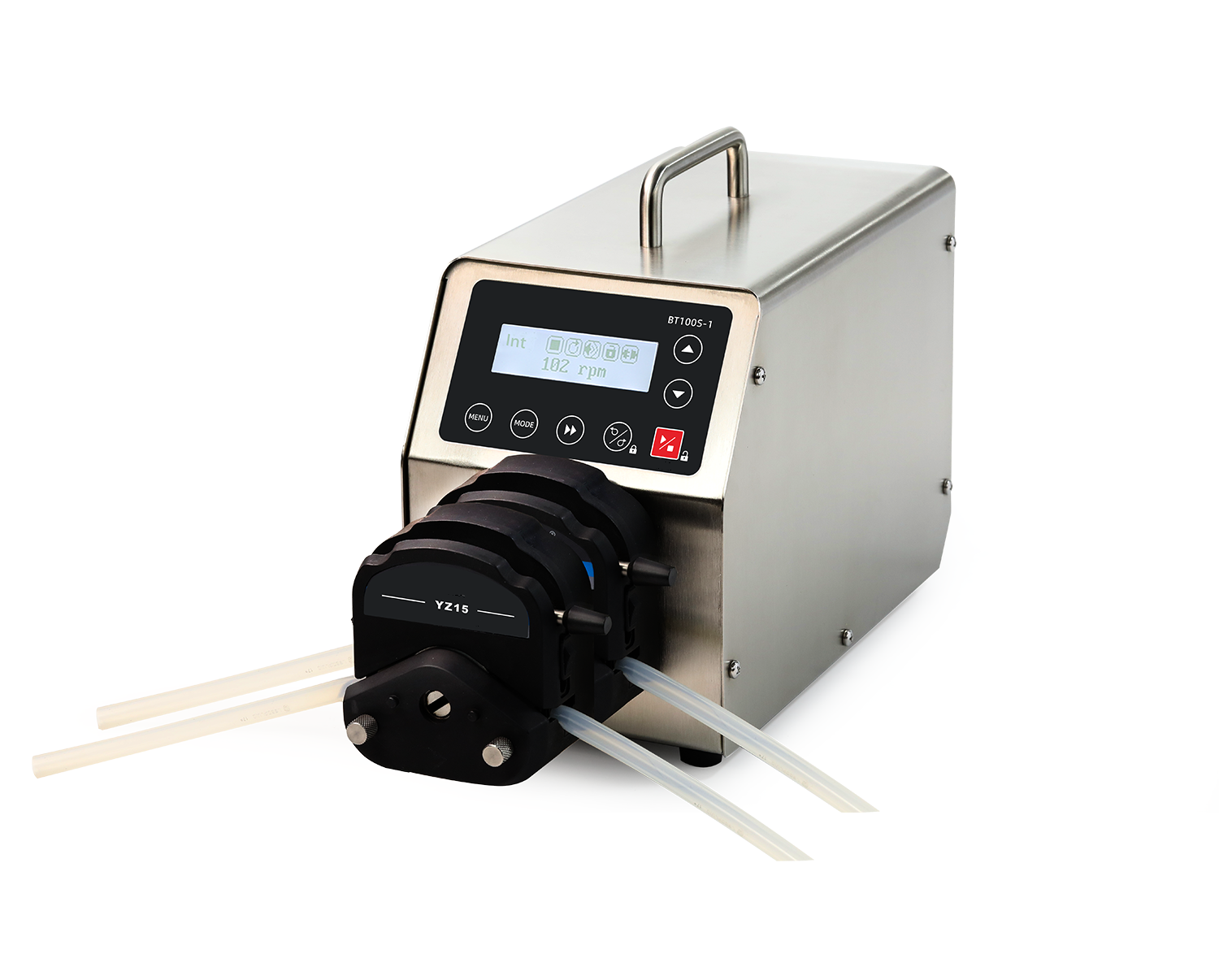

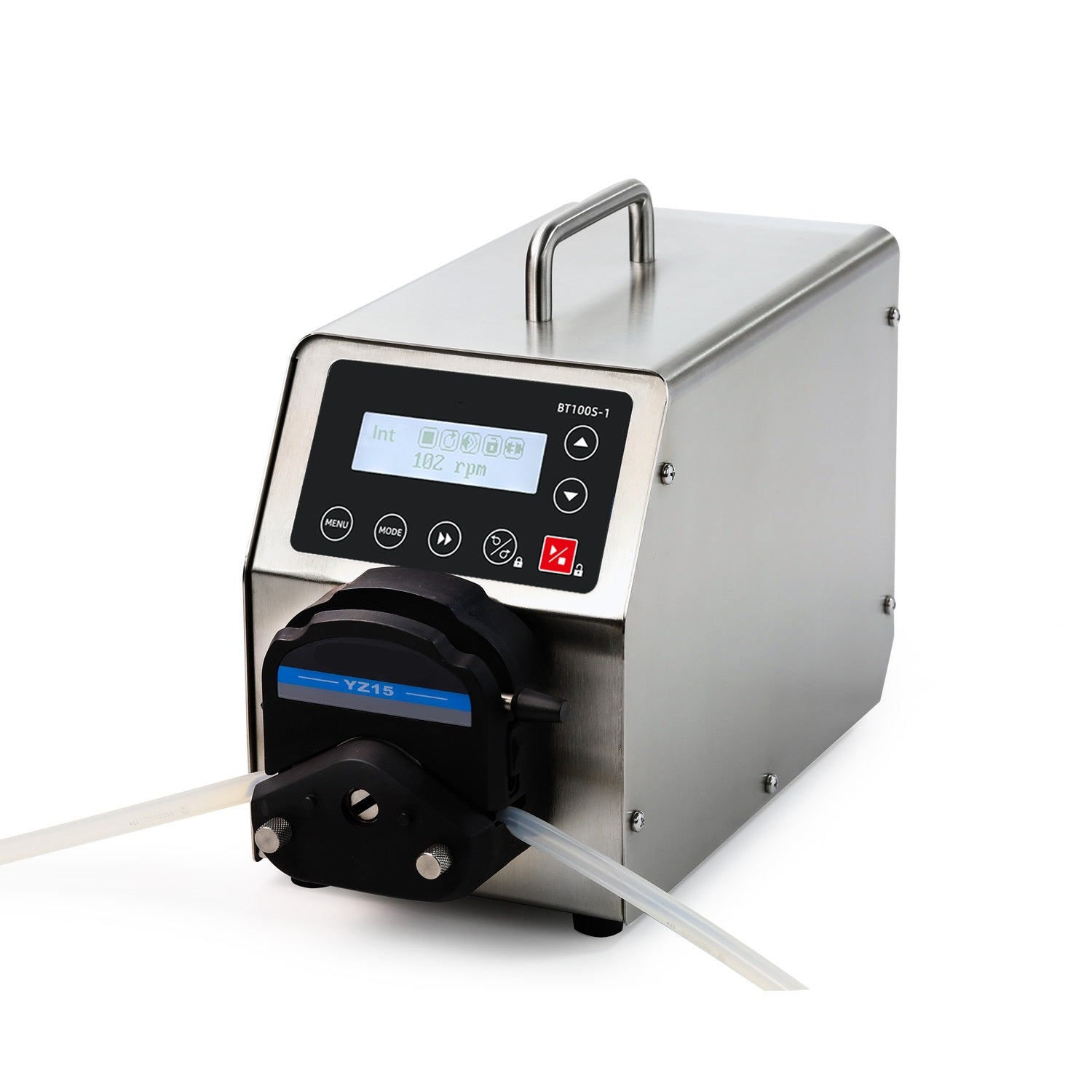

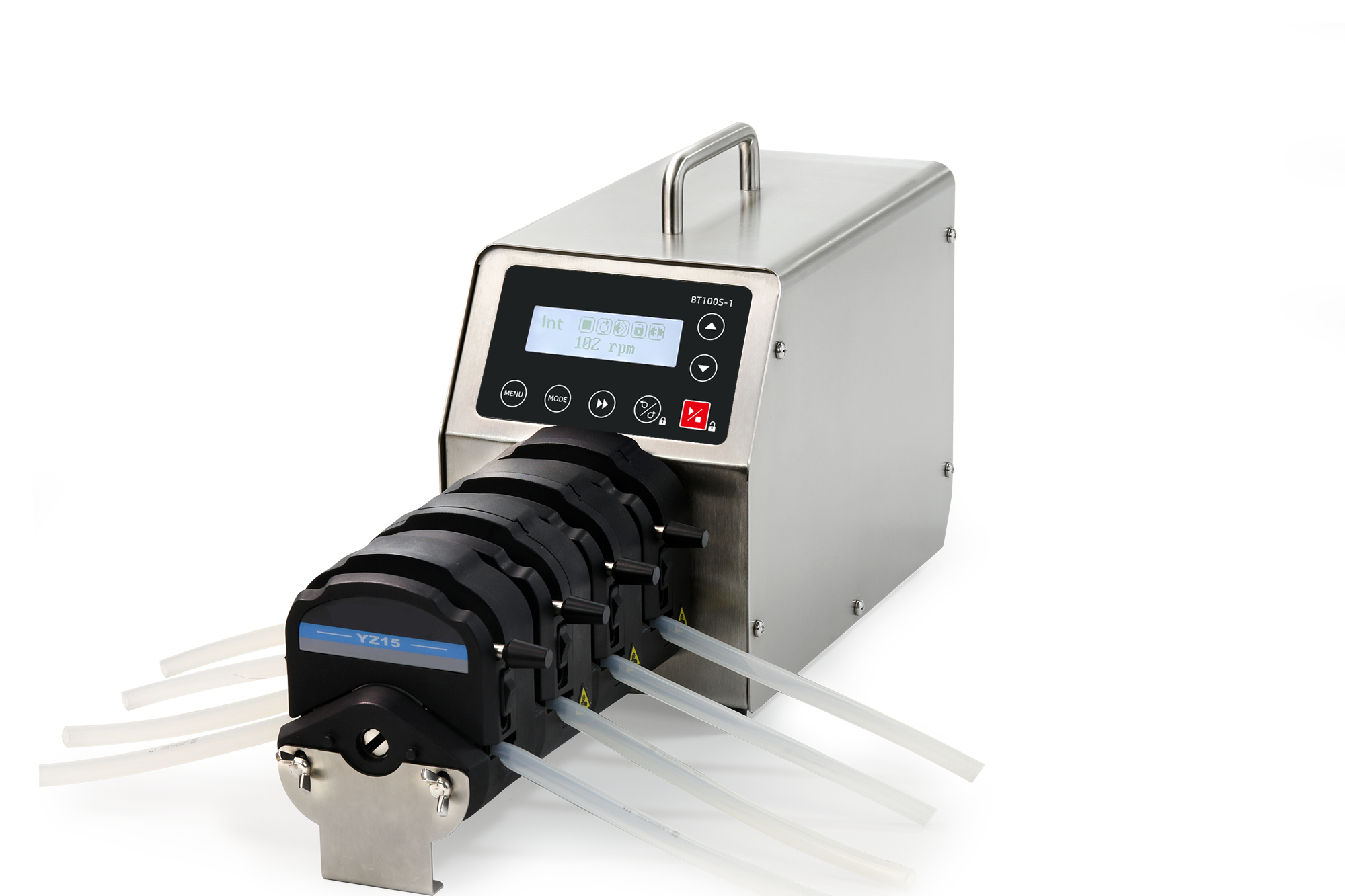

	YZ15 (3 Rollen, 1 Kanal) 2xYZ15 (3 Rollen, 2 Kanäle) 4xYZ15 (3 Rollen, 4 Kanäle)	0,1-150 rpm	13# (ID 0,8mm, Wand 1,6mm)	0,005-7,5 ml/min
			14# (ID 1,6mm, Wand 1,6mm)	0,02-30 ml/min
			19# (ID 2,4mm, Wand 1,6mm)	0,05-75 ml/min
			16# (ID 3,2mm, Wand 1,6mm)	0,08-120 ml/min
			25# (ID 4,8mm, Wand 1,6mm)	0,19-285 ml/min
			17# (ID 6,4mm, Wand 1,6mm)	0,3-450 ml/min
			18# (ID 7,9mm, Wand 1,6mm)	0,43-641 ml/min

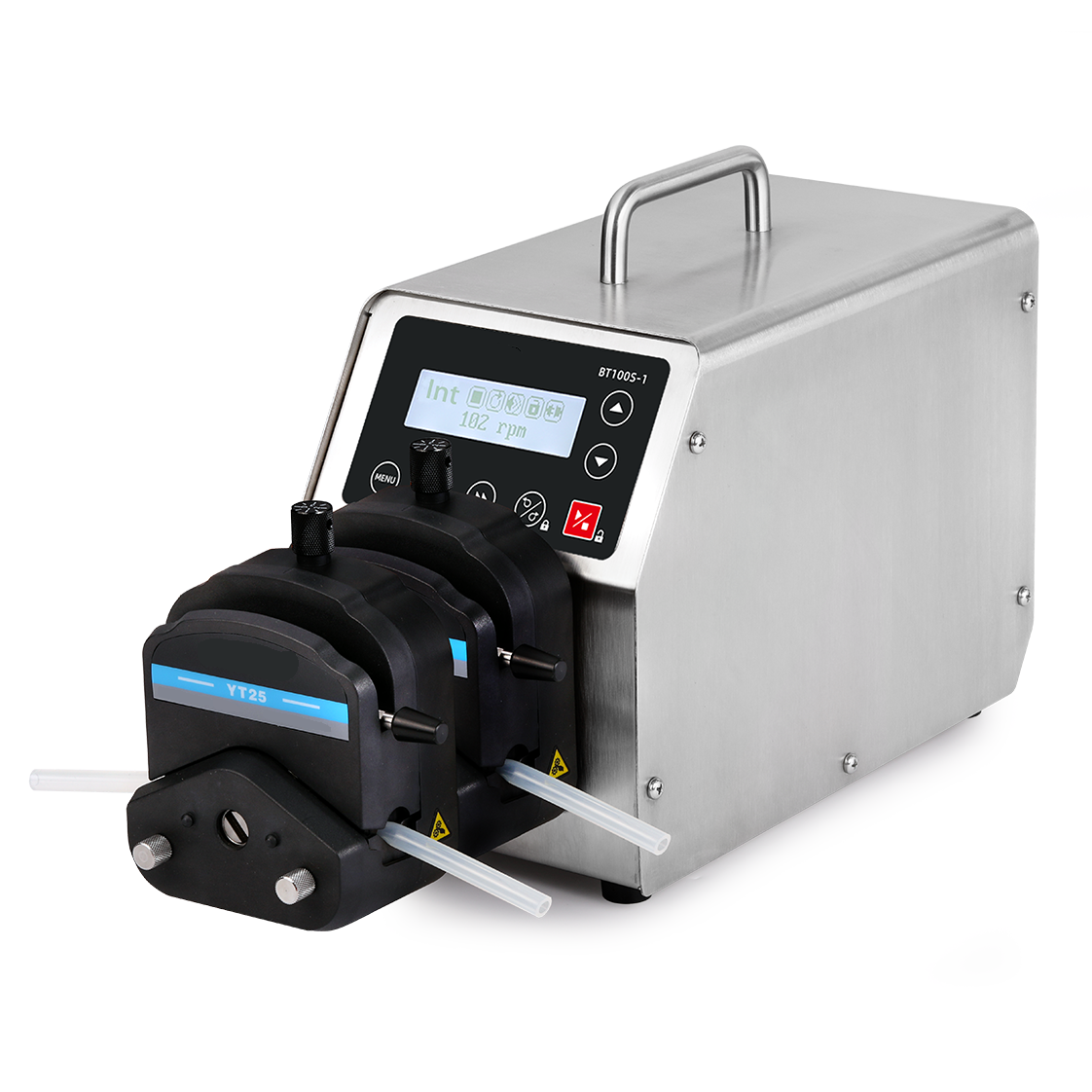

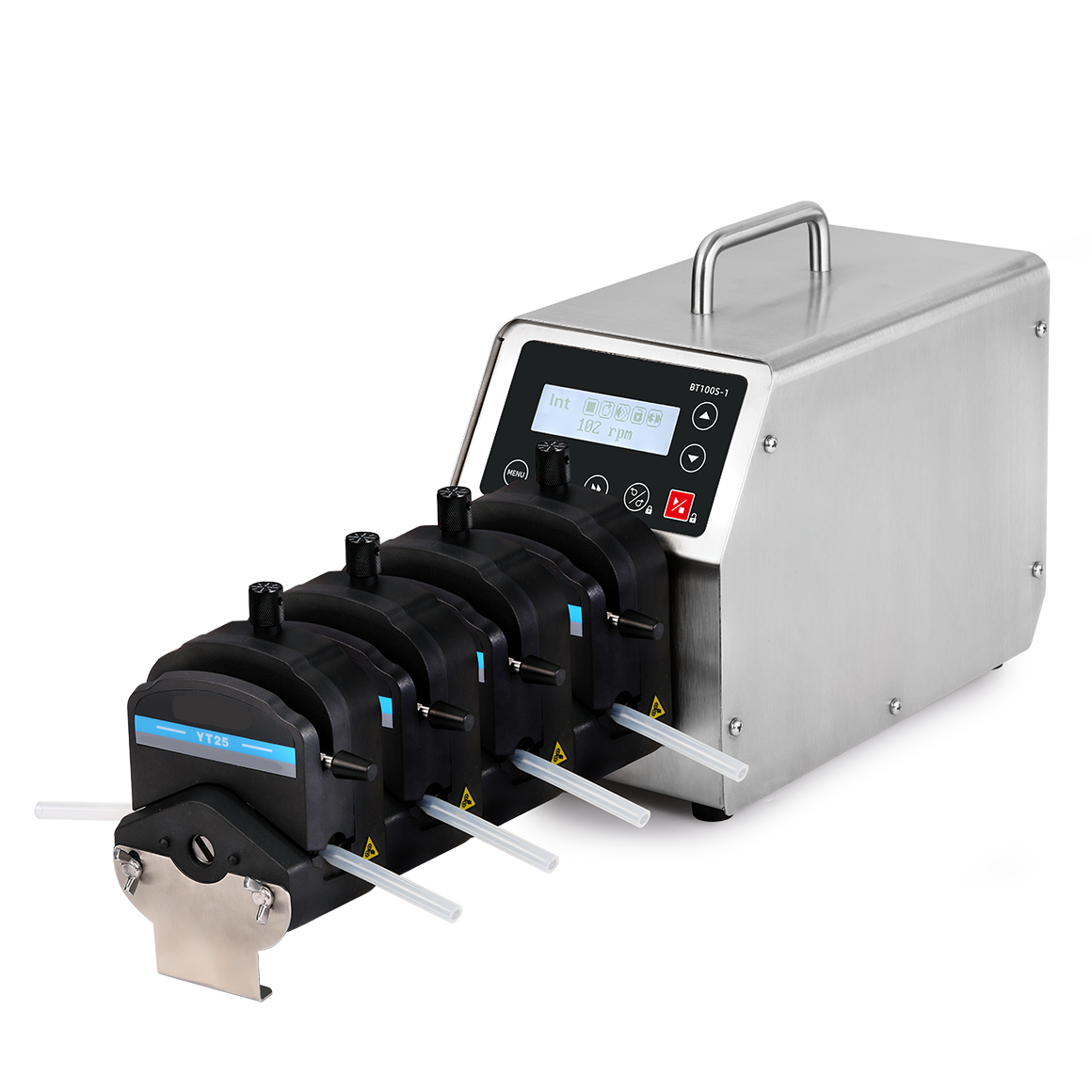

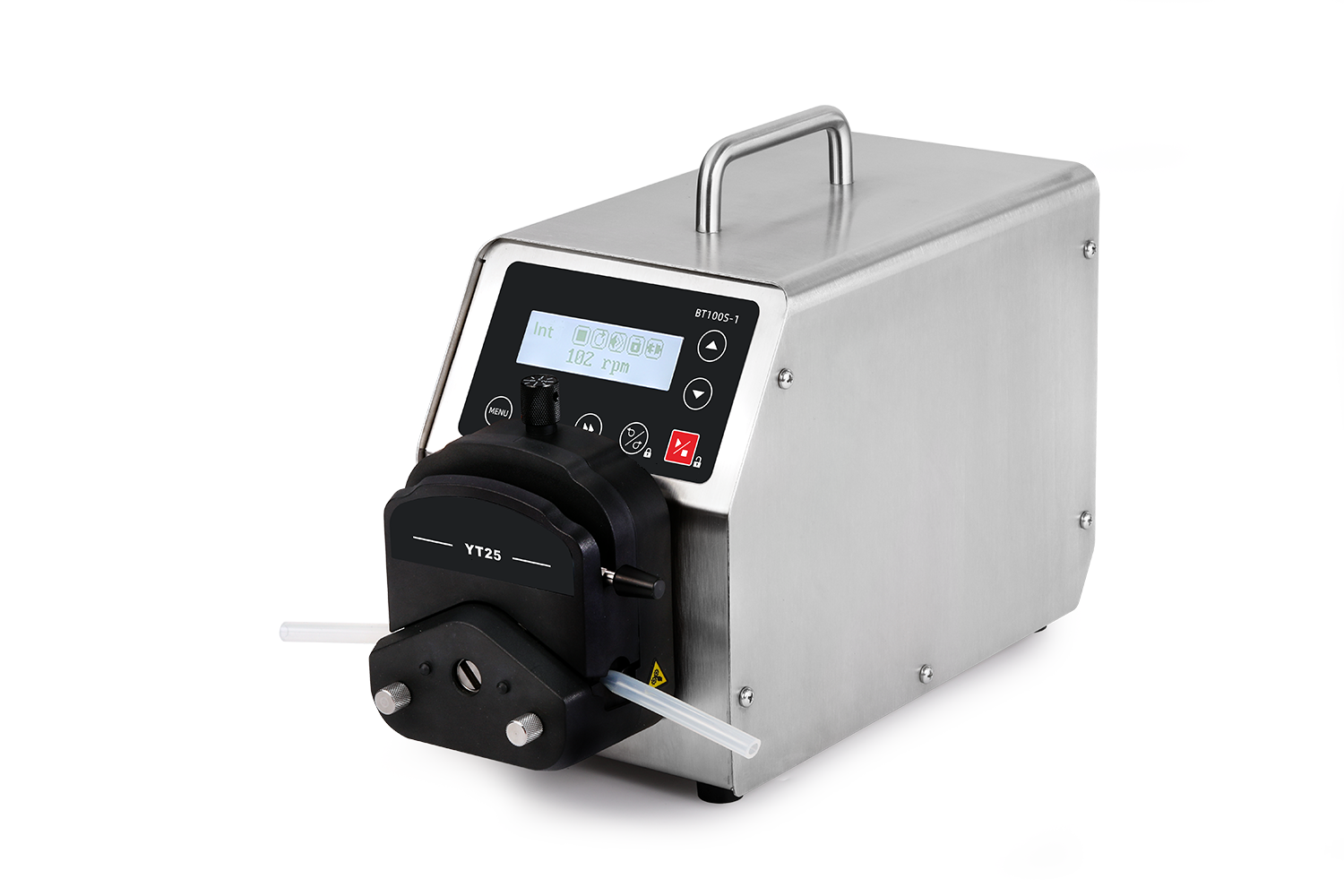

	YT25 (4 Rollen, 1 Kanal) 2xYT25 (4 Rollen, 2 Kanäle) 4xYT25 (4 Rollen, 4 Kanäle)	0,1-150 rpm	15# (ID 4,8mm, Wand 2,4mm)	0,18-275 ml/min
			24# (ID 6,4mm, Wand 2,4mm)	0,31-465 ml/min
			35# (ID 7,9mm, Wand 2,4mm)	0,39-585 ml/min
			36# (ID 9,6mm, Wand 2,4mm)	0,50-750 ml/min

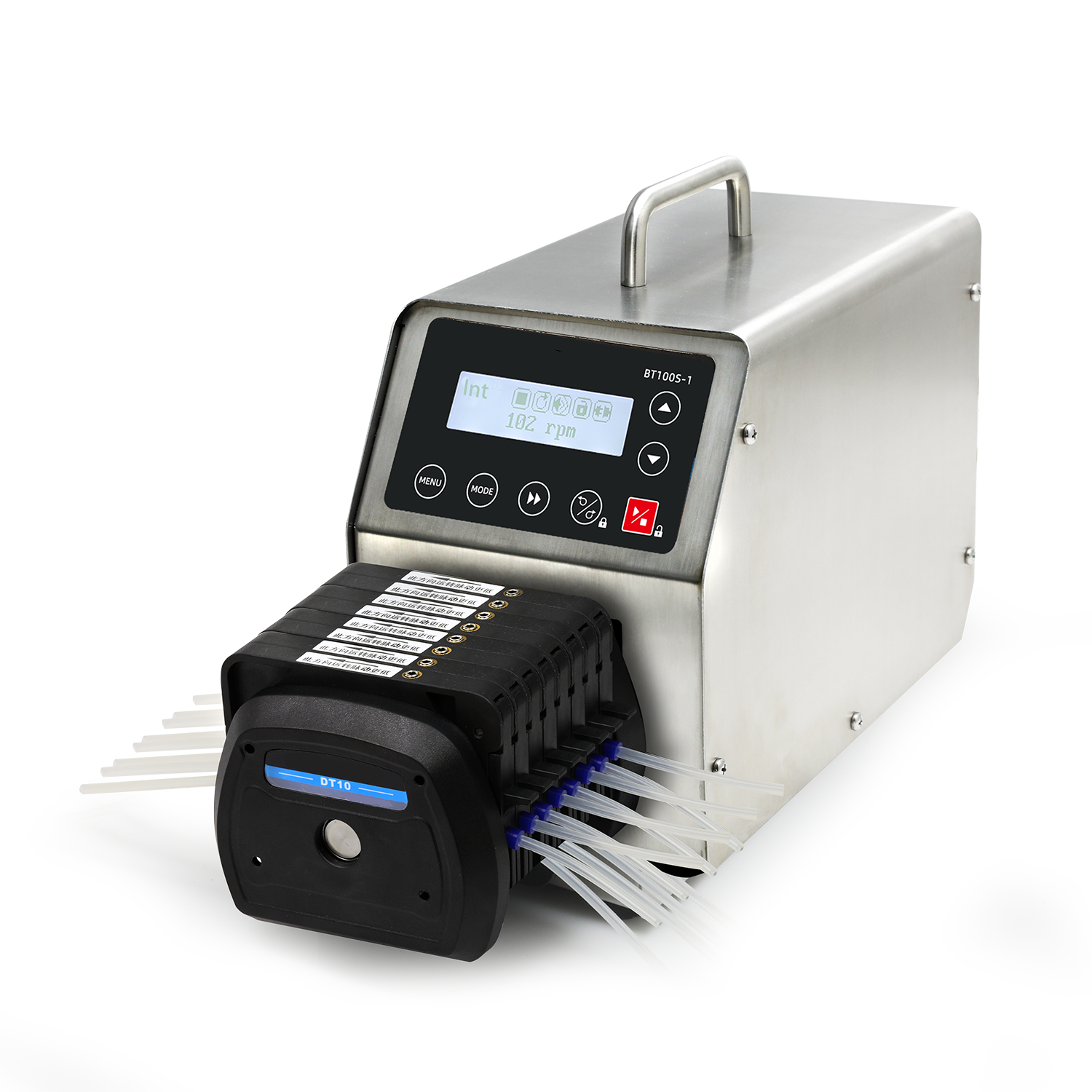

	DT10-88 (8 Kanäle)	0,1-100 rpm	ID 0,5mm, Wand 0,92mm	0,0028-2,8 ml/min
			ID 1mm, Wand 0,92mm	0,007-7,4 ml/min
			ID 2mm, Wand 0,92mm	0,03-30 ml/min
			ID 2,4mm, Wand 0,92mm	0,039-39 ml/min
			ID 3mm, Wand 0,92mm	0,057-57 ml/min

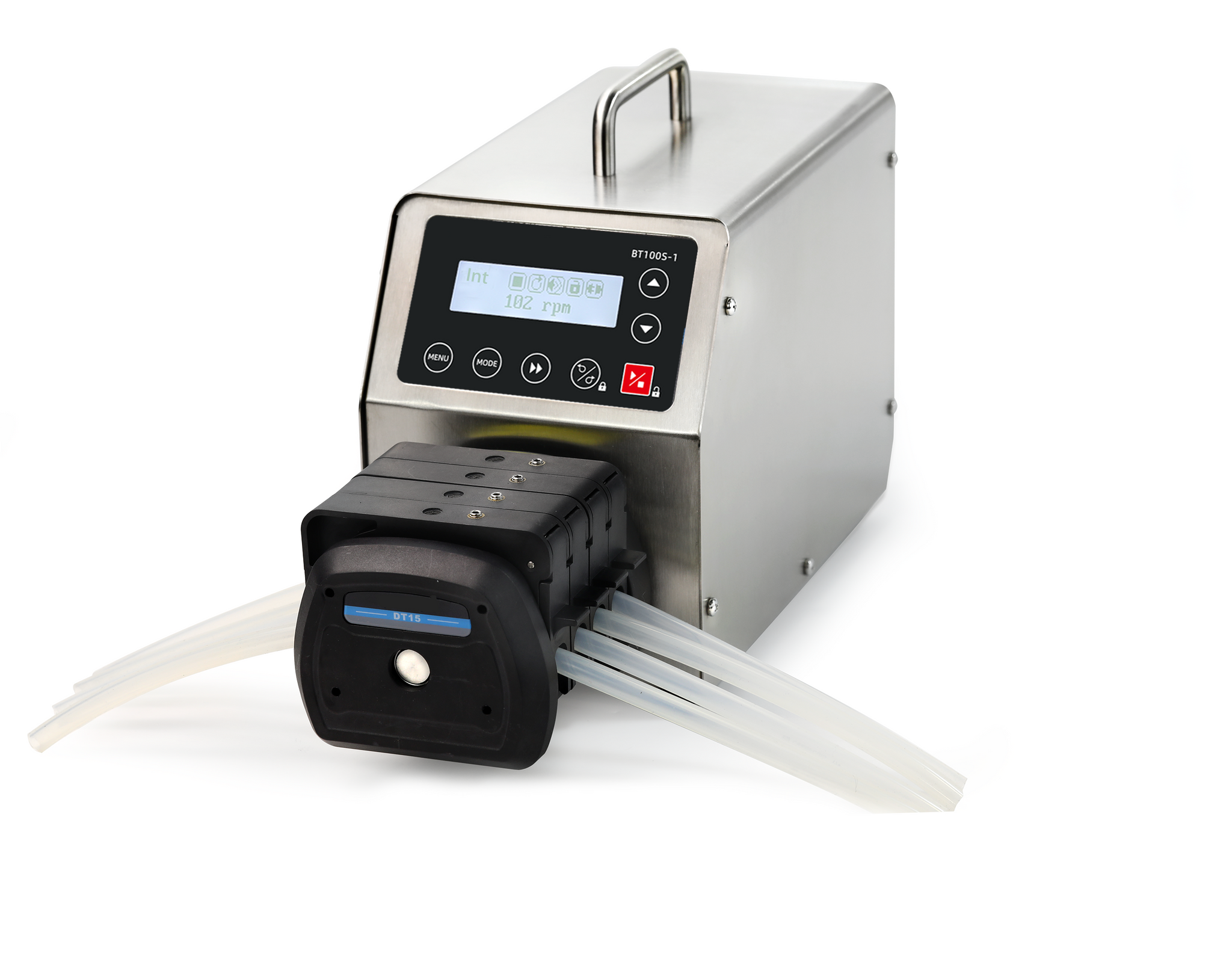

	DT15-44 (4 Kanäle)	0,1-150 rpm	19# (ID 2,4mm, Wand 1,6mm)	0,067-100 ml/min
			16# (ID 3,2mm, Wand 1,6mm)	0,10-150 ml/min
			25# (ID 4,8mm, Wand 1,6mm)	0,22-330 ml/min
			17# (ID 6,4mm, Wand 1,6mm)	0,37-560 ml/min

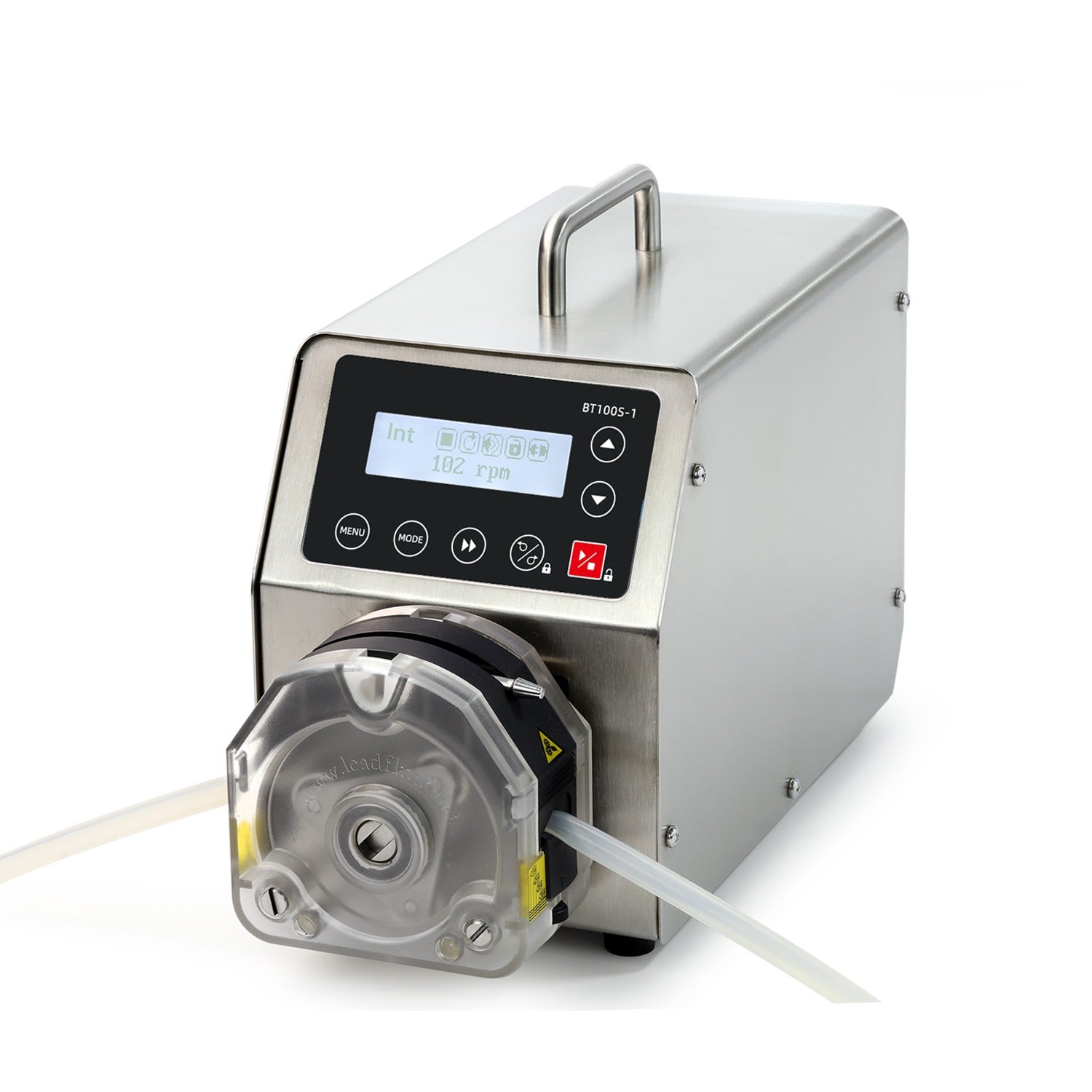

	KZ25 (PC/L) (3 Rollen, 1 Kanal)	0,1-150 rpm	15# (ID 4,8mm, Wand 2,4mm)	0,18-465 ml/min
			24# (ID 6,4mm, Wand 2,4mm)	0,31-795 ml/min
			35# (ID 7,9mm, Wand 2,4mm)	0,39-1155 ml/min
			36# (ID 9,6mm, Wand 2,4mm)	0,50-1650 ml/min

*Die oben genannten Durchflussdaten wurden bei Raumtemperatur und -druck mit reinem Wasser getestet und dienen nur als Referenz. Tatsächliche Durchflussraten können aufgrund von Druck, Medieneigenschaften und anderen relevanten Faktoren variieren.

Bitte klicken Sie hier, um die Bedienungsanleitung herunterzuladen (English).
