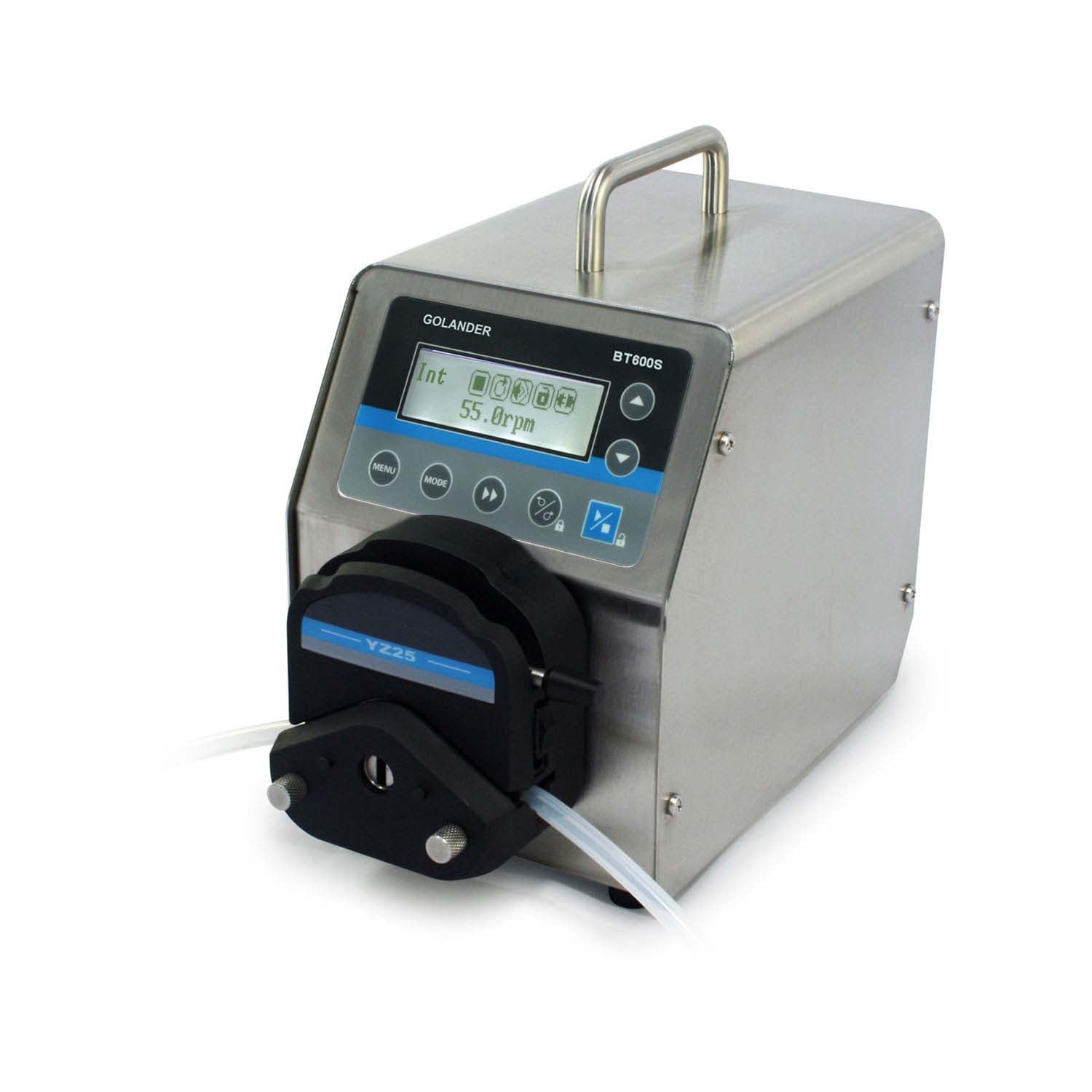

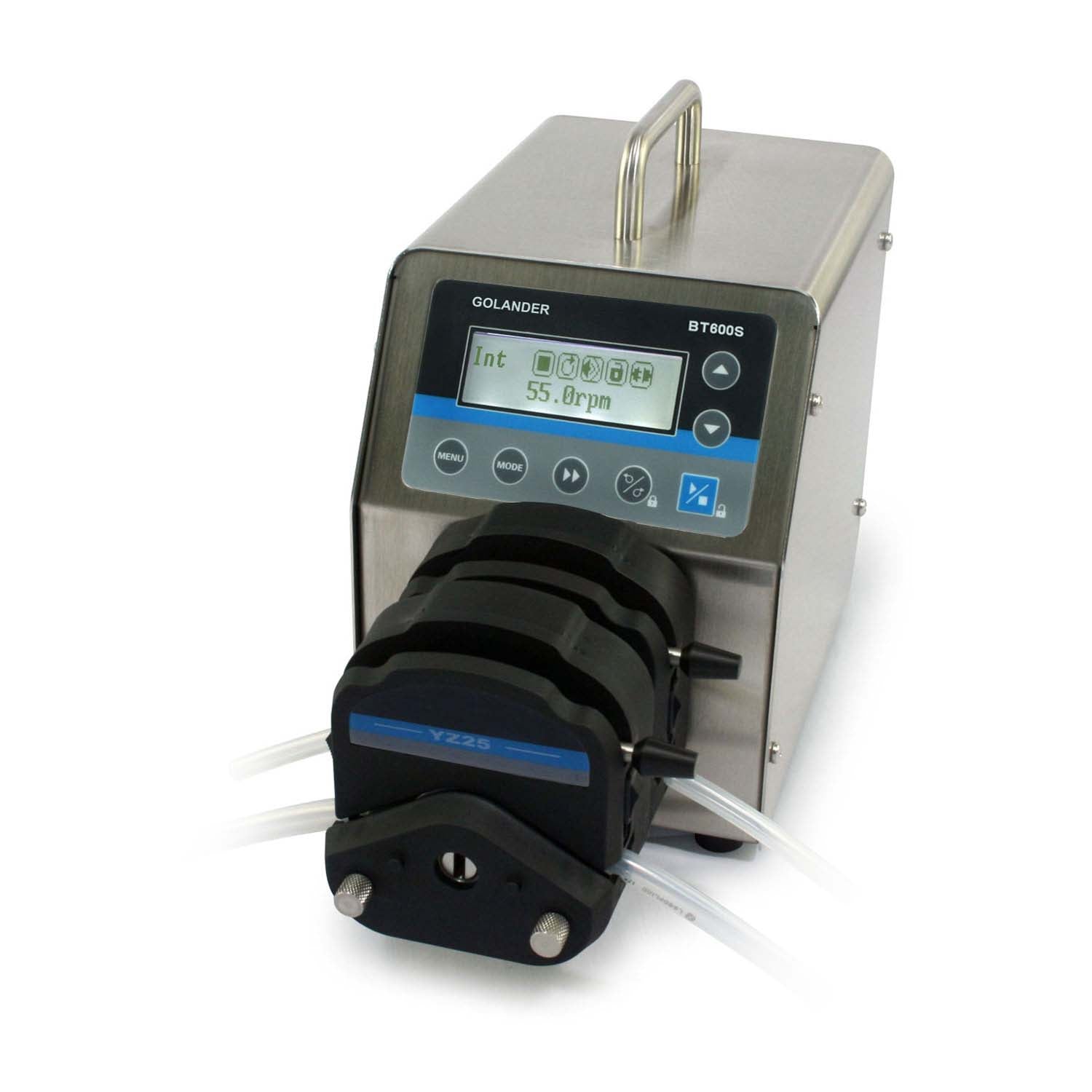

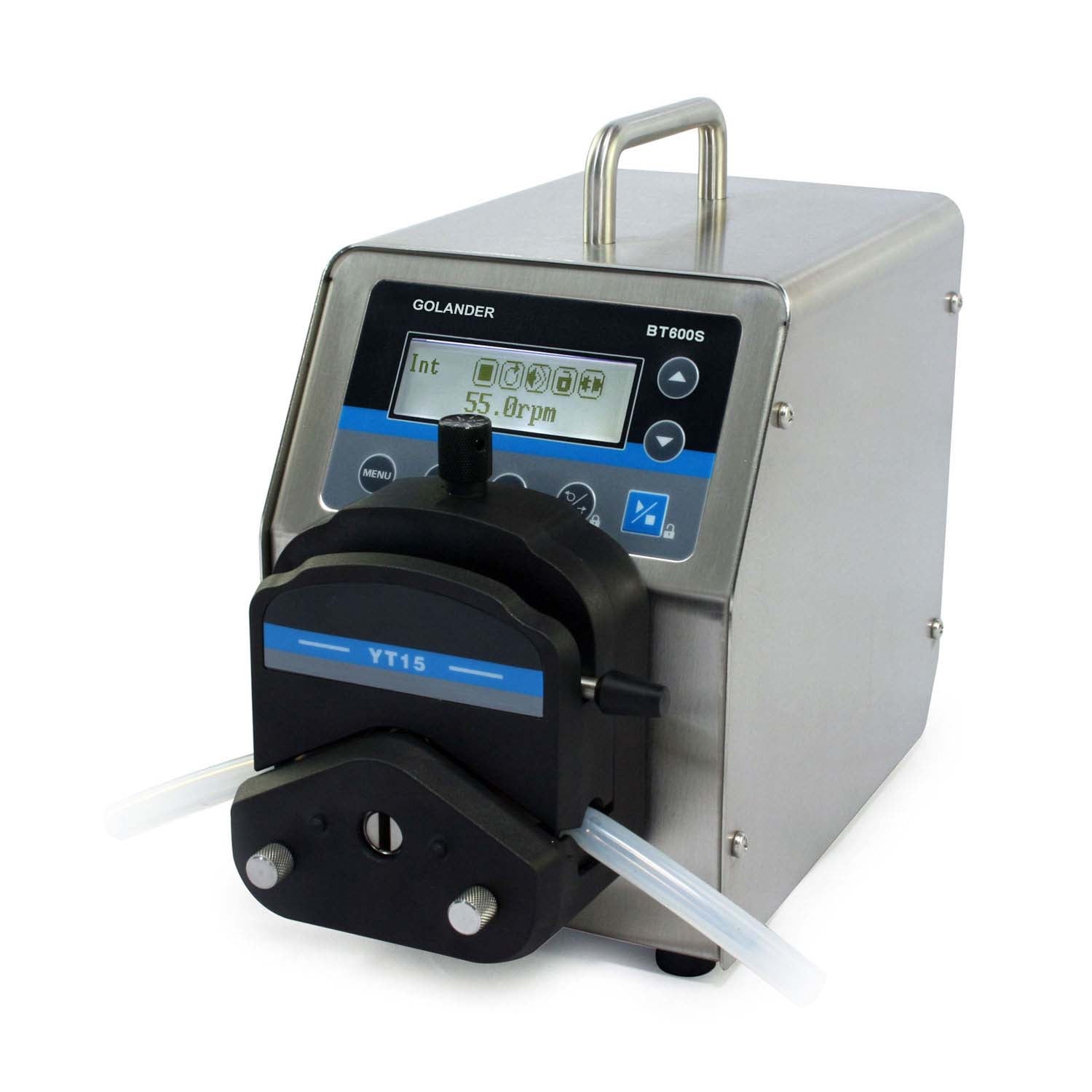

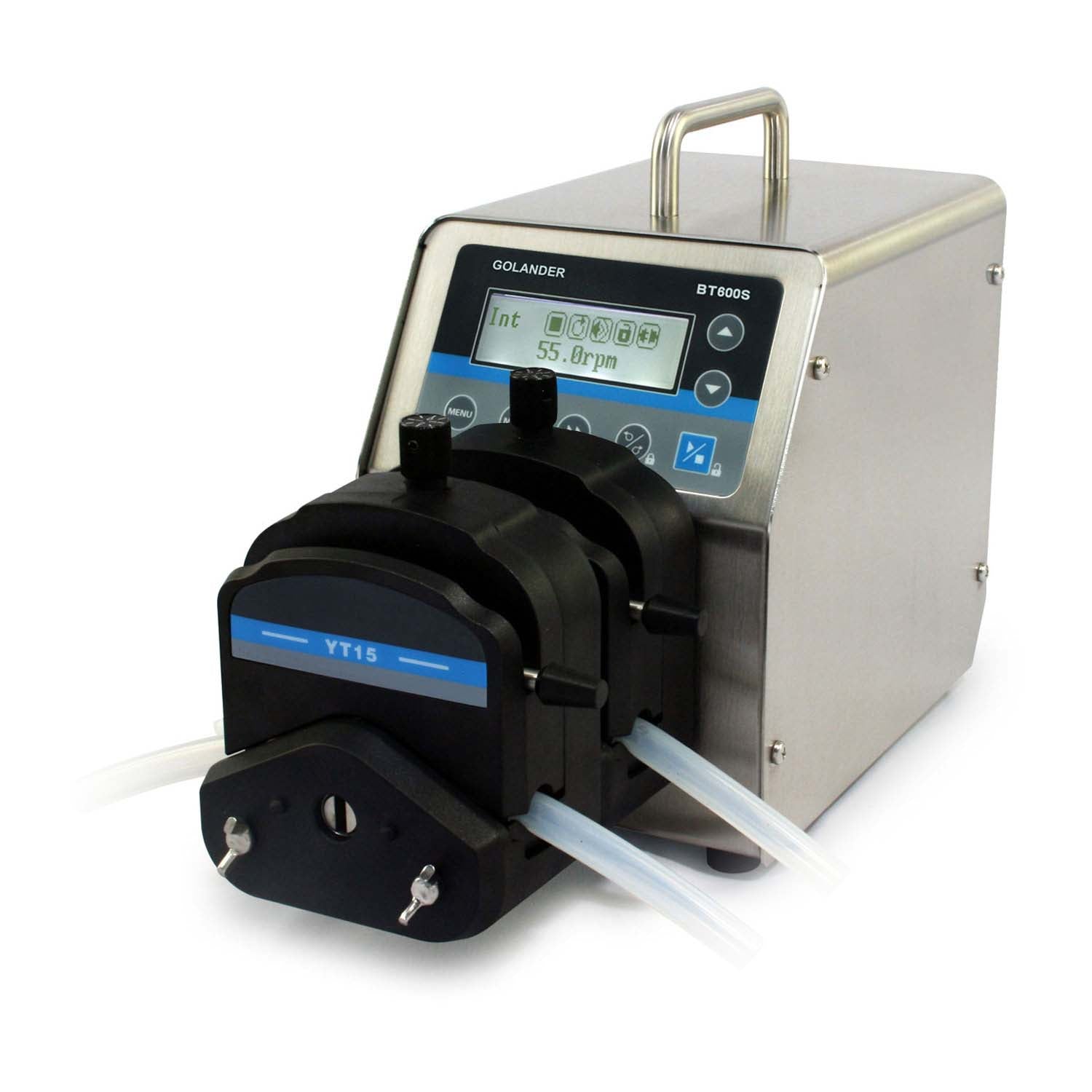

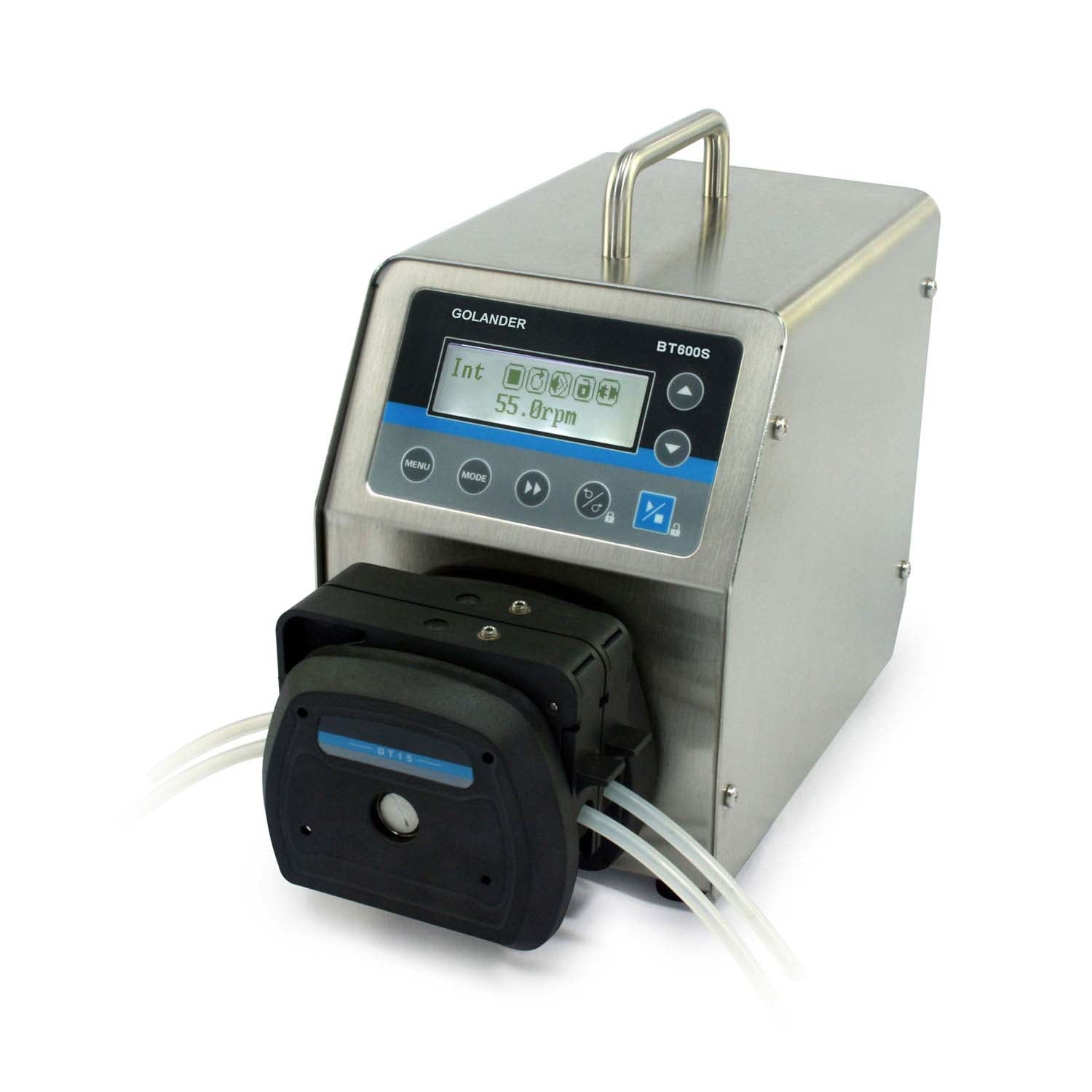

BT600S Peristaltikpumpe mit variabler Geschwindigkeit
Die BT600S Peristaltikpumpe mit variabler Geschwindigkeit bietet eine Durchflussrate von 0,006 bis 2900 mL/min und ist mit verschiedenen Pumpenköpfen und Schläuchen kompatibel. Neben Grundfunktionen wie Drehrichtungsumkehr, Start/Stopp und Drehzahlregelung verfügt sie über einen Zeitdosiermodus und eine Anti-Tropf-Funktion. Über die MODBUS RS485-Schnittstelle kann die Pumpe effizient mit externen Geräten wie PCs, HMIs oder SPS kommunizieren.
Funktionen und Merkmale
- Hochauflösendes LCD-Display, einfache Parametereinstellung und intuitive Statusanzeige
- Membrantastatur, einfach zu bedienen, benutzerfreundlich und langlebig
- Hochwertiger Schrittmotor mit Servoantrieb, präzise Drehzahlregelung, großer Regelbereich, ruhiger Lauf, ermöglicht hochpräzise Förderleistungen
- Hohes Drehmoment, hohe Erweiterbarkeit, kompatibel mit einer Vielzahl leistungsstarker Pumpenköpfe
- Grundfunktionen wie Start/Stopp, Vorwärts-/Rückwärtslauf, Maximalgeschwindigkeit, Drehzahlregelung und Statusspeicherung
- Zeitdosiermodus: Parametereinstellungen wie Laufzeit, Intervallzeit und Zyklusanzahl zur Erfüllung von Anforderungen an Förderung und Dosierung
- Sanfter Stopp und Anti-Tropf-Funktion; Tastensperre zum Schutz vor Fehlbedienung
- Gehäuse aus Edelstahl 304, beständig gegen viele organische Lösungsmittel, leicht zu reinigen
- Innenstruktur mit doppellagiger Isolierung und spezieller Schutzbehandlung für das Schaltungssystem zur Verbesserung von Staub-, Feuchtigkeits- und Korrosionsbeständigkeit sowie Oxidationsschutz
- Ausgezeichnete Störfestigkeit, großer Spannungsbereich, geeignet für komplexe Stromversorgungsumgebungen
- RS485-Kommunikation, kompatibel mit Modbus-Protokoll, einfache Anbindung an verschiedene Steuergeräte
- Verschiedene externe Steuersignale können zur Steuerung von Start/Stopp, Vorwärts-/Rückwärtslauf, Drehzahlregelung und zur optoelektronischen Trennung genutzt werden
- Unterstützt Signalausgabe für Start/Stopp, Vorwärts-/Rückwärtslauf, aktuelle Drehzahl und weitere Betriebszustände
- Optionales Zubehör: Fußschalter, Pulsationsdämpfer, Leckagesensor und mehr
Spezifikationen
- Durchflussrate: 0,006 bis 2900 mL/min
- Drehzahlbereich: 0,1–600 U/min
- Drehzahlauflösung: 0,1 U/min (bei ≤100 U/min), 1 U/min (bei >100 U/min)
- Drehzahlgenauigkeit: ±0,2%
- Anzeige: Monochromes LCD 132 x 32 Punktmatrix, 77mm x 32mm
- Zeitschaltfunktion: Laufzeit 0,1 bis 999 Sekunden/Minuten/Stunden/Tage; Intervallzeit 0,1 bis 999 Sekunden/Minuten/Stunden/Tage
- Zyklusanzahl: 0–999 Zyklen (0 für unendlichen Zyklus)
- Rücksaugwinkel: 0–720 Grad
- Externe Steuersignaleingänge: (1) Start/Stopp: potenzialfreier Kontakt, Eingangssignal (5–24 V); (2) Vorwärts-/Rückwärtslauf: potenzialfreier Kontakt, Eingangssignal (5–24 V); (3) Drehzahlregelung: Analogsignal 0–5 V, 0–10 V, 4–20 mA einstellbar
- Externe Steuersignalausgänge: (1) Start/Stopp: Pegelsignal (folgt Eingangsspannung); (2) Vorwärts-/Rückwärtslauf: Pegelsignal (folgt Eingangsspannung); (3) Drehzahlstatus: Analogsignal 0–5 V
- Kommunikationsschnittstelle: RS485, kompatibel mit MODBUS-Protokoll, DB15 Externe Steuerungsschnittstelle
- Stromversorgung: AC100–240V, 50/60Hz
- Leistungsaufnahme: <60W
- Umgebungsbedingungen: Temperatur 0–40℃, relative Luftfeuchtigkeit <80%
- Schutzart: IP31
- Abmessungen (L x B x H): 235 × 150 × 243 mm
- Gewicht: 5,5 kg
Abmessungen (mm)
BT600S Kompatible Pumpenköpfe und Schläuche, Durchflussparameter
| Antrieb | Pumpenkopf | Schlauchgröße | Förderrate pro Kanal* |

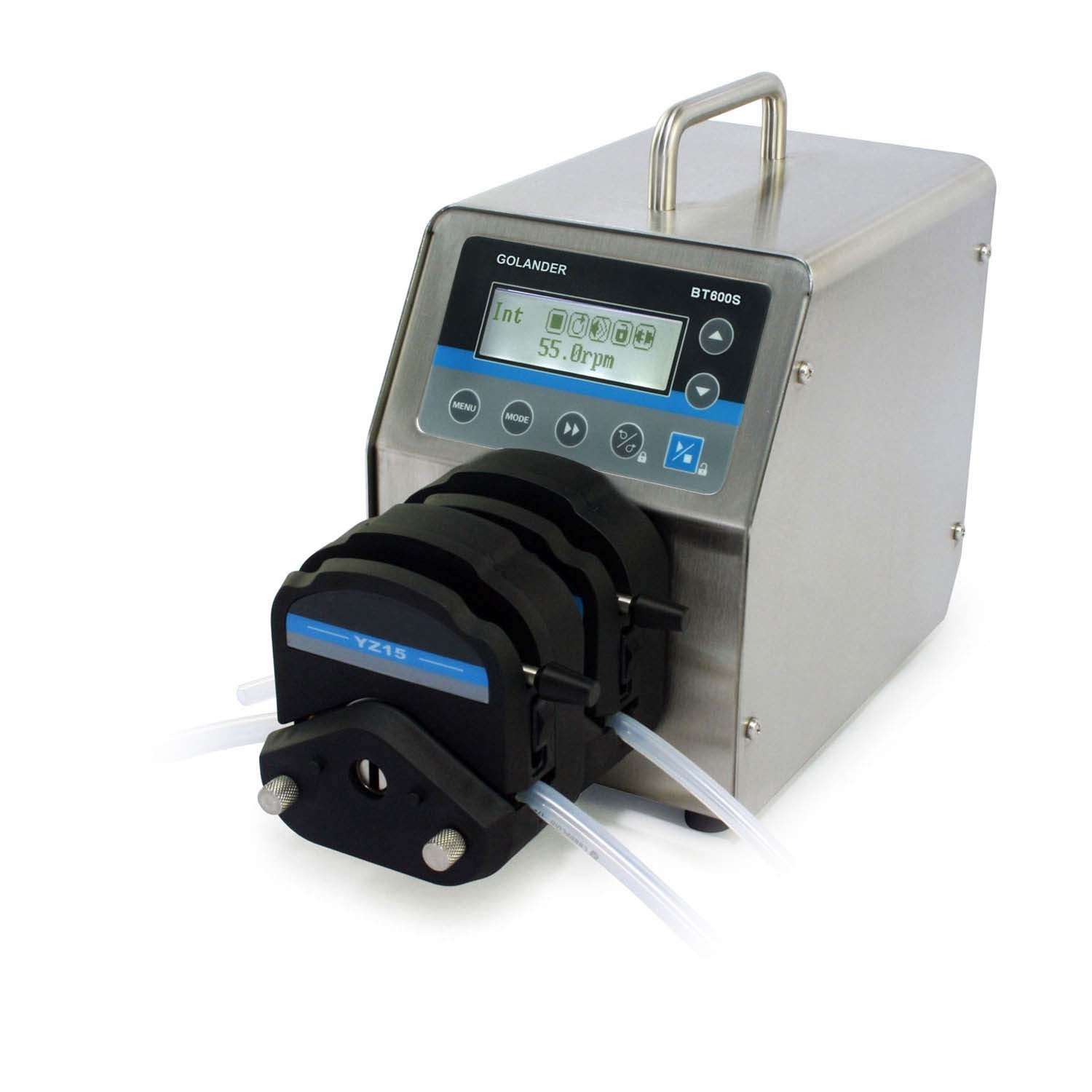

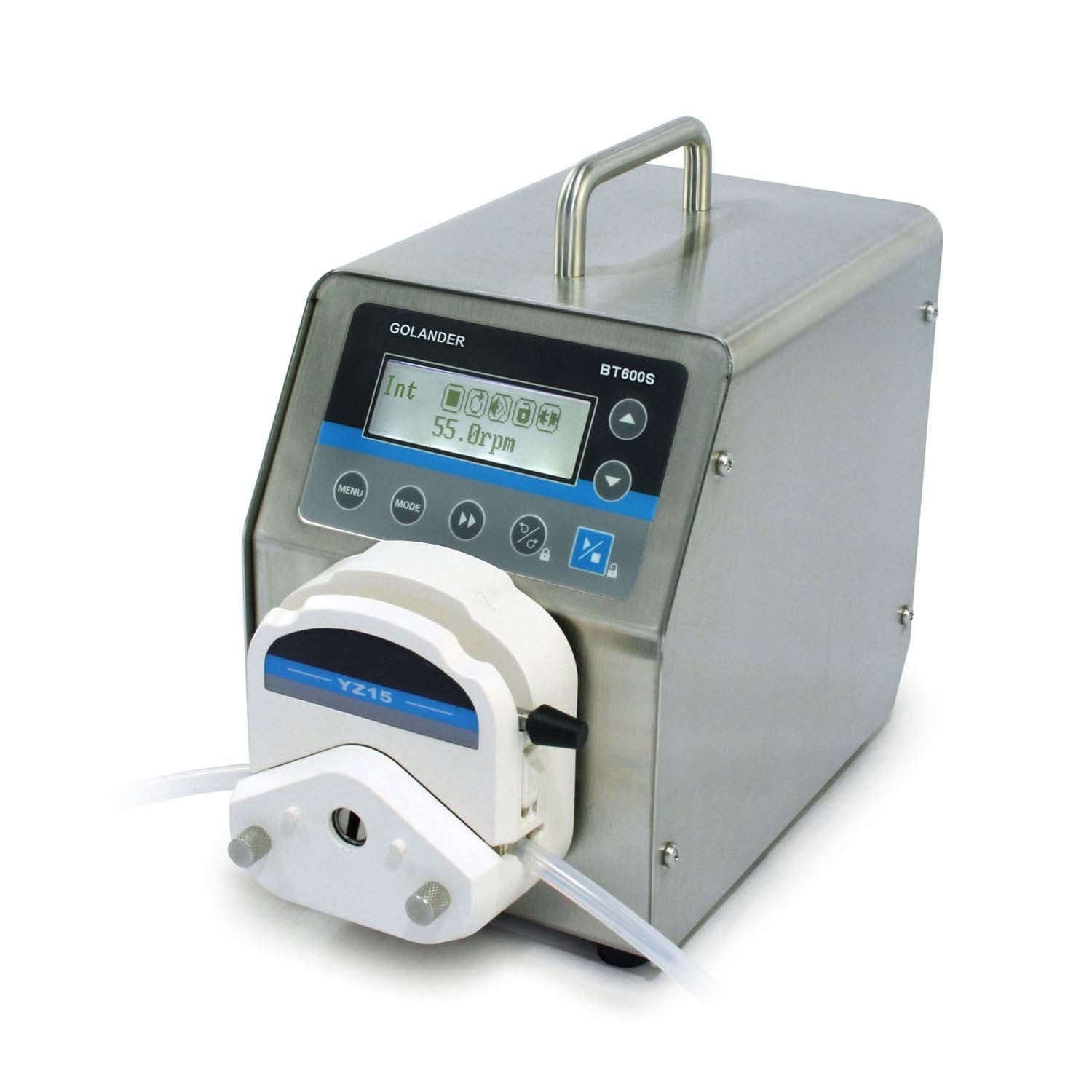

| BT600S 0,1–600 U/min | YZ15 (3 Rollen, 1 Kanal) 2xYZ15 (3 Rollen, 2 Kanäle) | 13# (ID 0,8 mm, Wand 1,6 mm) | 0,005–30 mL/min |
| 14# (ID 1,6 mm, Wand 1,6 mm) | 0,02–120 mL/min | ||
| 19# (ID 2,4 mm, Wand 1,6 mm) | 0,05–300 mL/min | ||
| 16# (ID 3,2 mm, Wand 1,6 mm) | 0,08–480 mL/min | ||
| 25# (ID 4,8 mm, Wand 1,6 mm) | 0,19–1140 mL/min | ||
| 17# (ID 6,4 mm, Wand 1,6 mm) | 0,3–1800 mL/min | ||
| 18# (ID 7,9 mm, Wand 1,6 mm) | 0,43–2562 mL/min | ||

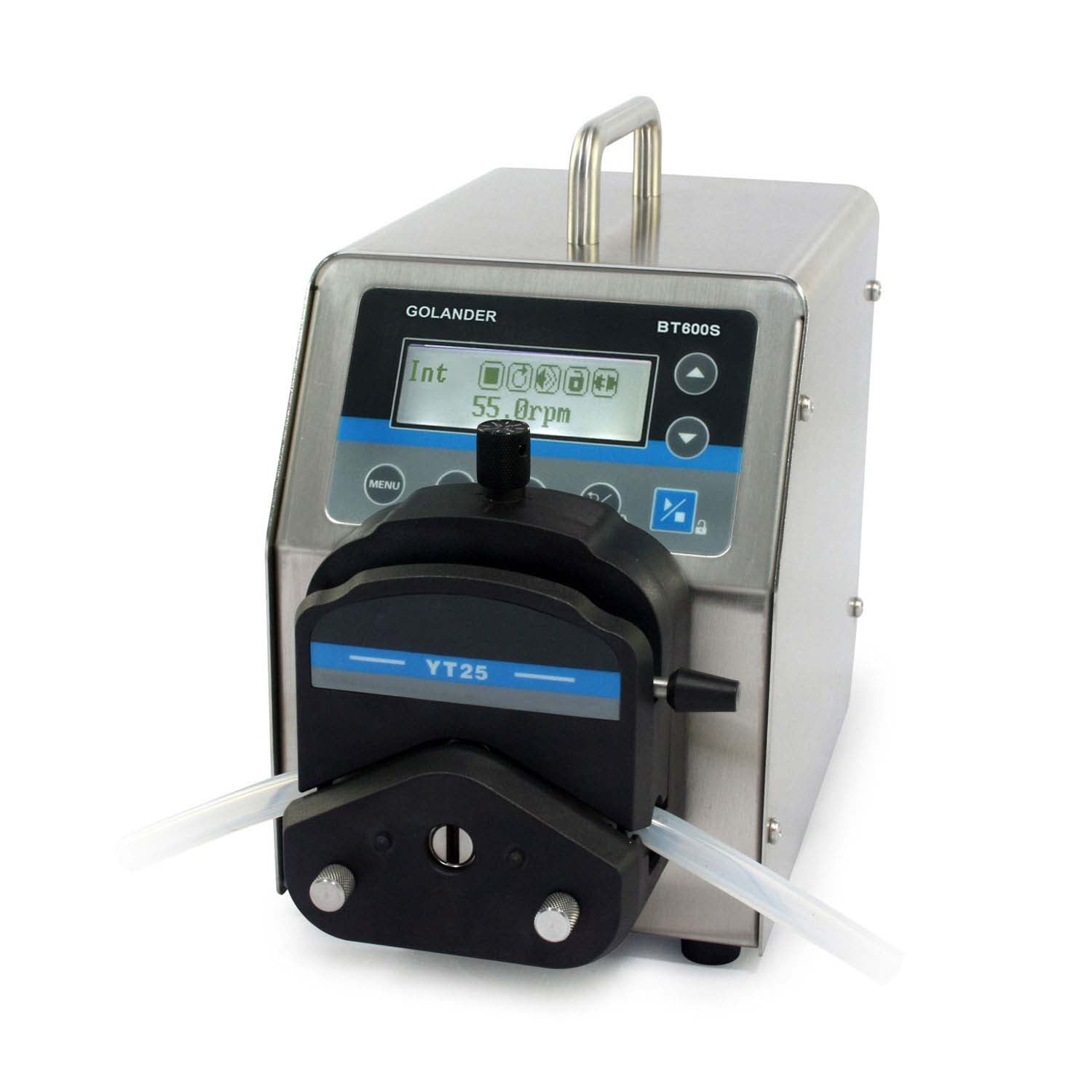

| YT25 (4 Rollen, 1 Kanal) | 15# (ID 4,8 mm, Wand 2,4 mm) | 0,18–1098 mL/min | |
| 24# (ID 6,4 mm, Wand 2,4 mm) | 0,31–1860 mL/min | ||
| 35# (ID 7,9 mm, Wand 2,4 mm) | 0,39–2340 mL/min | ||
| 36# (ID 9,6 mm, Wand 2,4 mm) | 0,50–3000 mL/min |
*Die oben genannten Durchflussdaten wurden mit reinem Wasser bei Raumtemperatur und Normaldruck gemessen und dienen nur als Referenz. Der tatsächliche Durchfluss kann je nach Druck, Medieneigenschaften und weiteren Faktoren variieren.
