BT100F Intelligente peristaltische Dosierpumpe
Die intelligente Dosierpumpe BT100F ist ein vielseitiges und benutzerfreundliches Gerät mit einer Durchflussrate von 0,0002 bis 720 mL/min, abhängig von Pumpenkopf und Schlauch. Die Pumpe verfügt über einen farbigen LCD-Touchscreen und bietet vier Betriebsmodi: Volumendosiermodus, Zeitdosiermodus, Programmierbarer Dosiervorgang und Durchflussmodus. Dank der RS485 MODBUS-Schnittstelle kann die Pumpe problemlos mit externen Geräten wie PC, HMI oder SPS kommunizieren.
Funktionen und Merkmale
- Farb-LCD-Display, Touchscreen und Tastenfeld für die Bedienung
- Drehrichtungsumkehr, Start/Stopp-Steuerung und einstellbare Drehzahl
- Präzise Motorsteuerungstechnologie verbessert die Dosiergenauigkeit
- Anti-Tropf-Funktion gewährleistet eine genaue Dosierung
Durchflussmodus plus die folgenden drei Dosiermodi:
- Zeitdosiermodus: Automatische Dosierung durch Einstellung der Dauer pro Dosis, der Verzögerungszeit zwischen den Dosen und der Anzahl der Zyklen
- Volumendosiermodus: Automatische Dosierung durch Einstellung des Volumens pro Dosis, der Verzögerungszeit zwischen den Dosen und der Anzahl der Zyklen
- Programmierbarer Dosiervorgang: Ermöglicht benutzerdefinierte Abläufe durch Definition von Schritten und Zyklen. Die Pumpe führt die Dosierung gemäß dem programmierten Ablauf automatisch aus. Es können bis zu 30 Schritte mit individuellen Einstellungen für Volumen, Durchflussrate und Pausenzeit definiert werden. Konfigurationen können innerhalb der Schritte gespeichert werden
- Speicherung von fünf Parametersätzen pro Dosiermodus (Statusspeicherung)
- Anzeige und Steuerung der Durchflussrate; Anzeige des kumulativen Dosiervolumens
- Kalibrierung der Durchflussrate
- 0,2 % hochpräzise Drehzahlregelung mit einer Drehzahlauflösung von 0,1 U/min.
- Professionelles Betriebssystem mit Einrichtungsassistent
- Intelligente Temperaturregelung zur Minimierung von Betriebsgeräuschen
- Externes Logikpegelsignal kann Start/Stopp, Richtung und einfache Dosierfunktionen steuern; das externe Analogsignal kann die Drehzahl anpassen; Steuersignal ist optisch isoliert
- Mit der RS485 MODBUS-Schnittstelle wird die Kommunikation mit externen Geräten erleichtert
- Interne doppelschichtige Isolierstruktur, die Leiterplatte mit konformer Beschichtung schützt die Pumpe vor Staub- und Feuchtigkeitseinflüssen
- Anti-elektromagnetische Störungsfunktion, breiter Eingangsspannungsbereich für komplexe Stromversorgungsumgebungen
- Edelstahlgehäuse, leicht zu reinigen, resistent gegen Korrosion durch Säuren, Basen, Natrium und organische Lösungsmittel
- Kompatibel mit verschiedenen Pumpenköpfen
- Optionale Fußschalter- und Ferninfrarotsteuerung
Spezifikationen
- Durchflussrate: 0,0002–720 mL/min
- Drehzahlbereich: 0,1–150 U/min
- Drehzahlauflösung: 0,1 U/min
- Drehzahlgenauigkeit: 0,2 %
- Dosiervolumen: 0,05 mL–9999 L
- Dosierzeit: 1–999, „0“ für unendlichen Zyklus
- Dosierintervallzeit: 0,1–999,9 Sekunden/Minuten/Stunden (einheitlich einstellbar)
- Stromversorgung: AC100–240V, 50Hz/60Hz
- Leistungsaufnahme: <40W
- Externer Logiksteuerungseingang: 5V, 12V (Standard), 24V (optional)
- Externer Analogsteuerungseingang: 0–5V (Standard), 0–10V, 4–20mA (optional)
- Kommunikationsschnittstelle: MODBUS RS485
- Zulässige Betriebsbedingungen: Temperatur 0–40°C; relative Luftfeuchtigkeit <80 %
- Schutzklasse: IP31
- Abmessungen (L × B × H): 292 × 160 × 183 mm
- Gewicht: 4,7 kg
Abmessungen (mm)
BT100F Kompatible Pumpenköpfe und Schläuche, Durchflussparameter
| Pumpenkopf | Drehzahl | Schlauchgröße | Durchflussrate pro Kanal* |

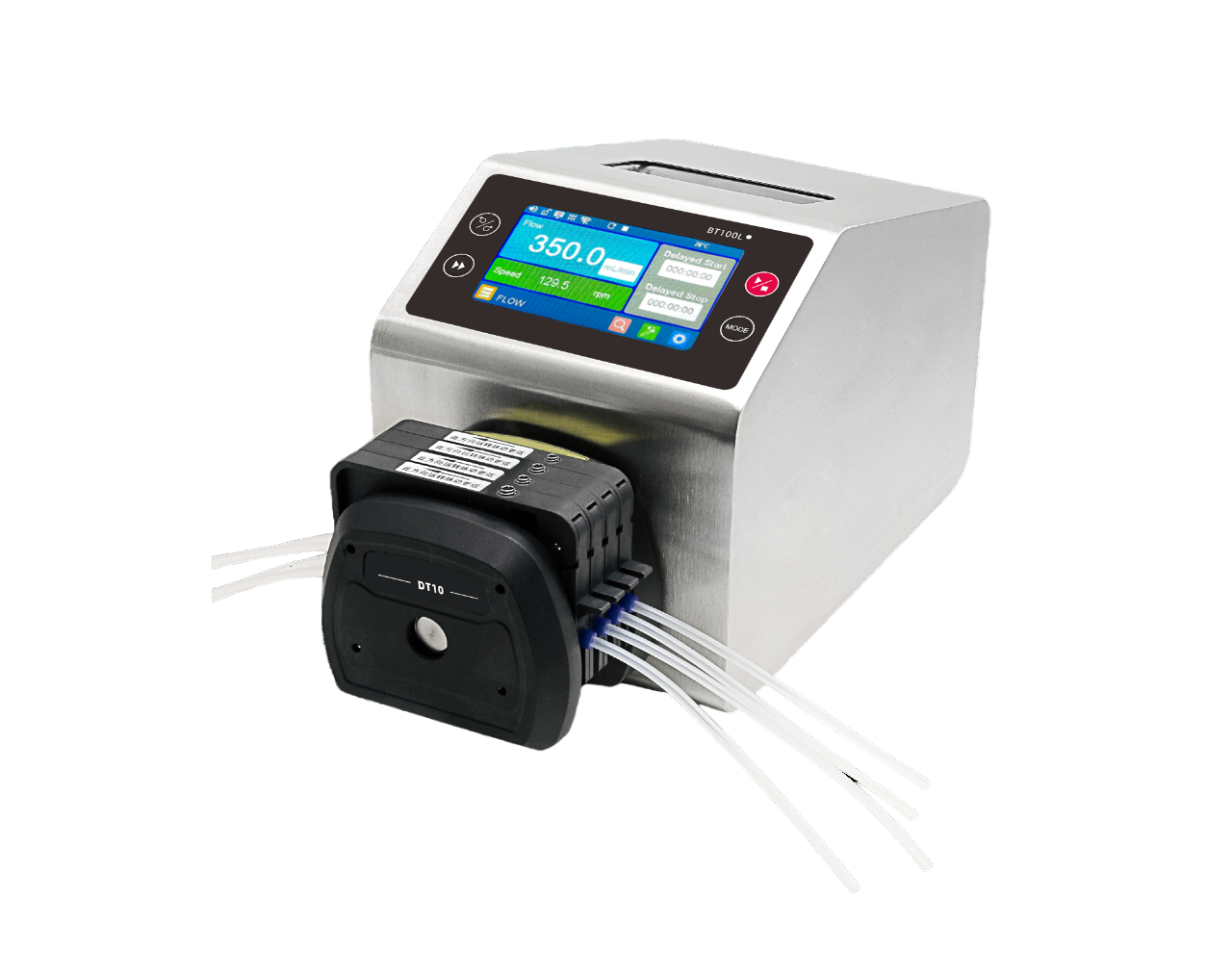

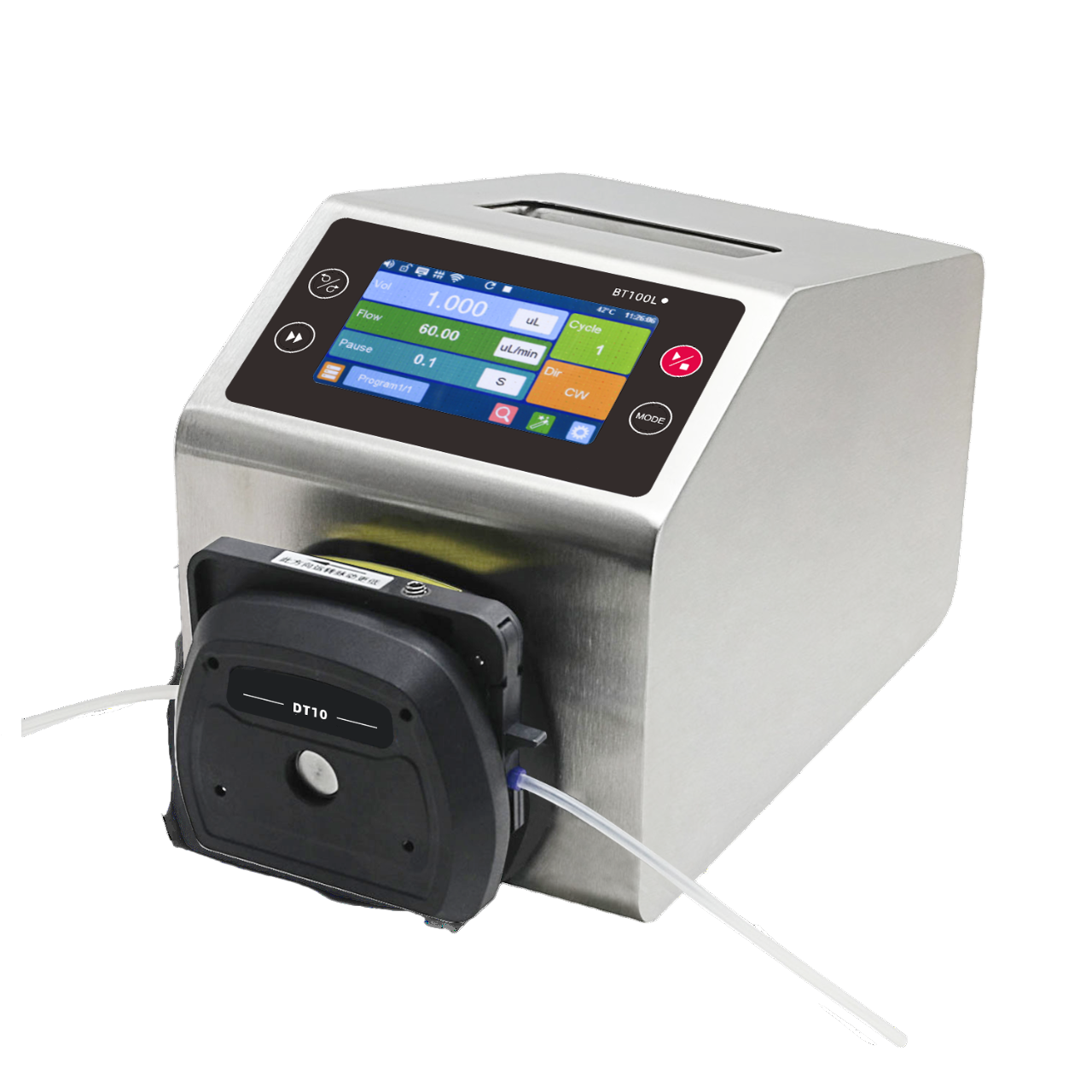

| DT10-18 (1 Kanal) DT10-28 (2 Kanäle) DT10-48 (4 Kanäle) | 0,1–100 U/min | ID 0,5 mm, Wand 0,92 mm | 0,0028–2,8 mL/min |
| ID 1 mm, Wand 0,92 mm | 0,007–7,4 mL/min | ||
| ID 2 mm, Wand 0,92 mm | 0,03–30 mL/min | ||
| ID 2,4 mm, Wand 0,92 mm | 0,039–39 mL/min | ||
| ID 3 mm, Wand 0,92 mm | 0,057–57 mL/min | ||
| 13# (ID 0,8 mm, Wand 1,6 mm) | 0,005–5 mL/min | ||
| 14# (ID 1,6 mm, Wand 1,6 mm) | 0,018–18 mL/min | ||

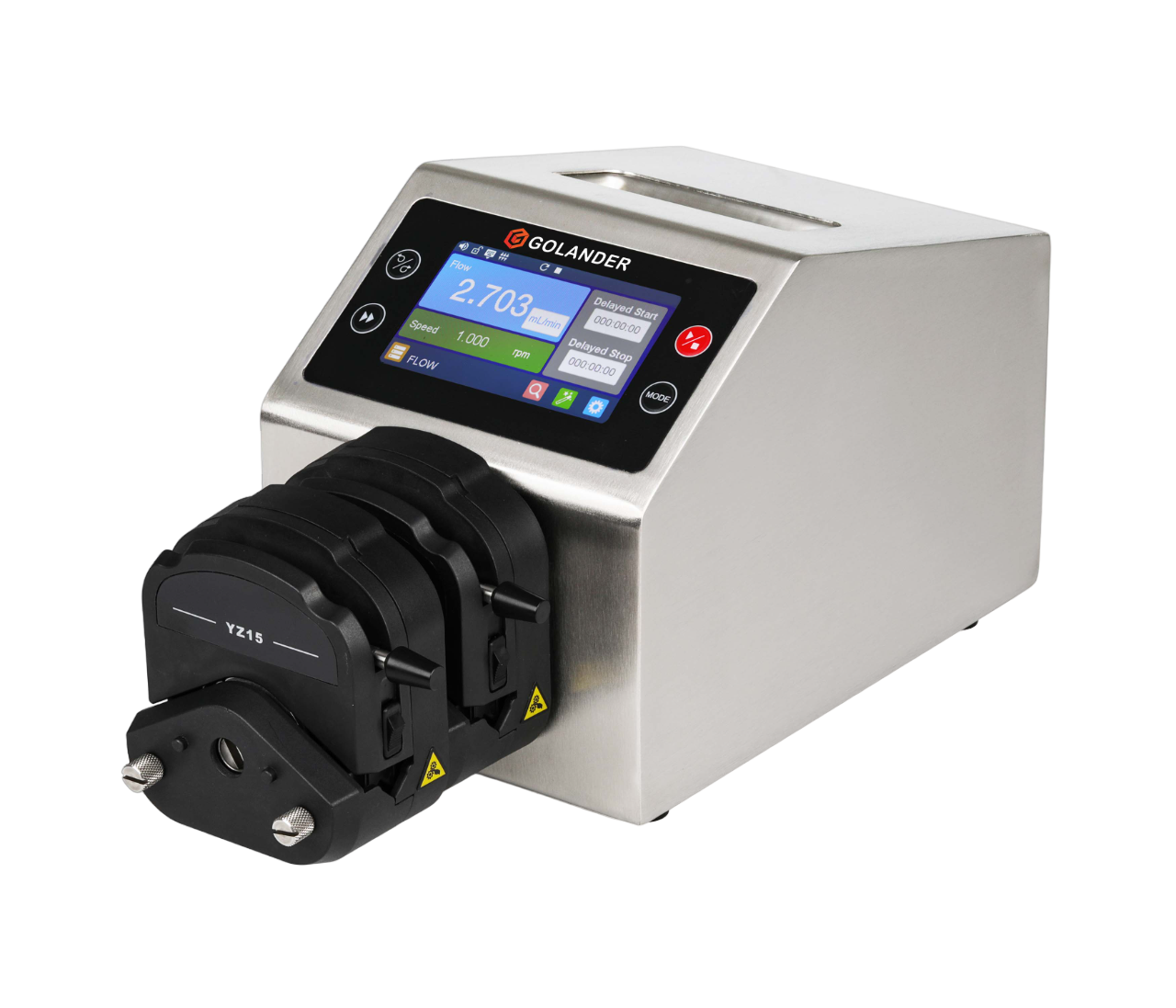

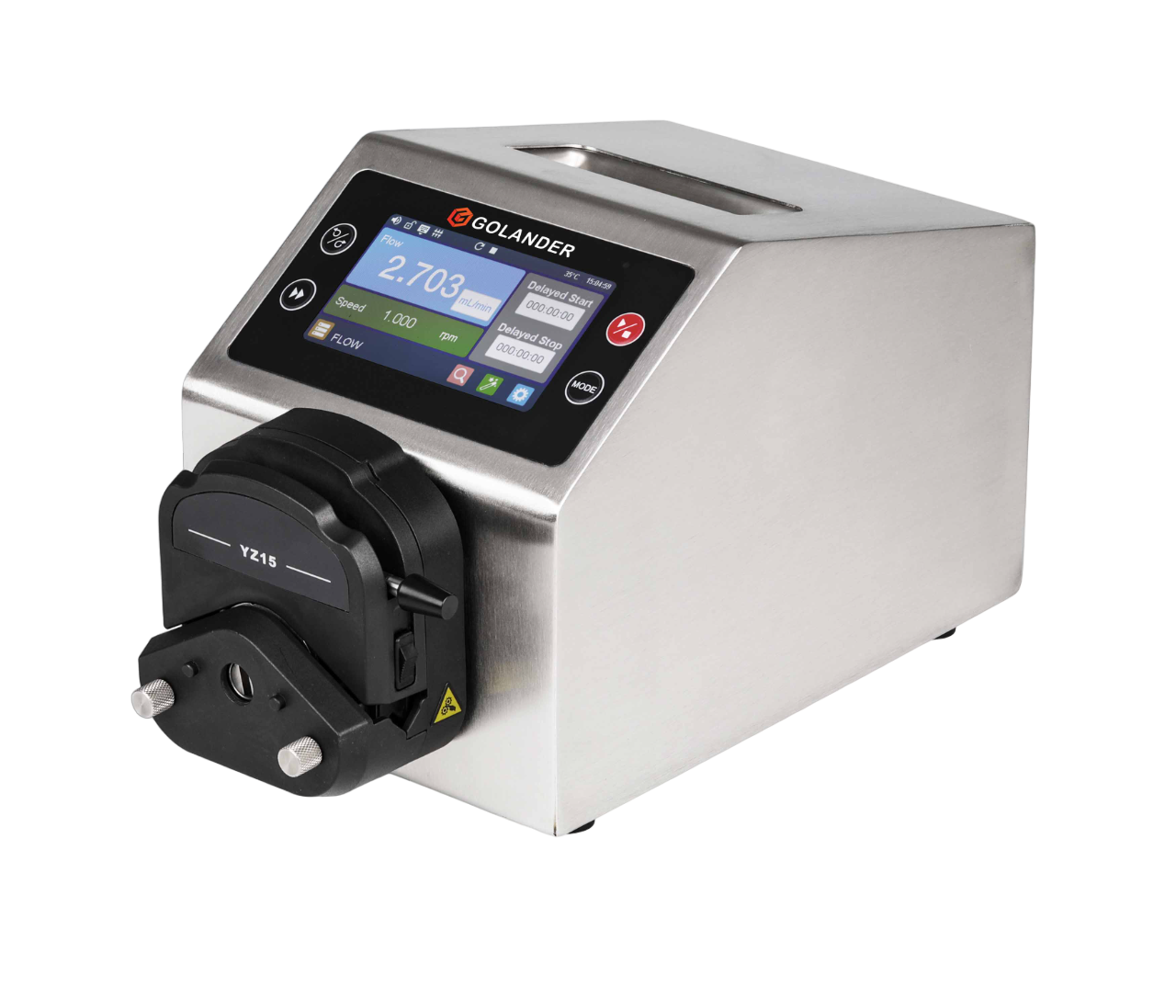

| YZ15 (3 Rollen, 1 Kanal) 2xYZ15 (3 Rollen, 2 Kanäle) | 0,1–150 U/min | 13# (ID 0,8 mm, Wand 1,6 mm) | 0,005–7,5 mL/min |
| 14# (ID 1,6 mm, Wand 1,6 mm) | 0,02–30 mL/min | ||
| 19# (ID 2,4 mm, Wand 1,6 mm) | 0,05–75 mL/min | ||
| 16# (ID 3,2 mm, Wand 1,6 mm) | 0,08–120 mL/min | ||
| 25# (ID 4,8 mm, Wand 1,6 mm) | 0,19–285 mL/min | ||
| 17# (ID 6,4 mm, Wand 1,6 mm) | 0,3–450 mL/min | ||
| 18# (ID 7,9 mm, Wand 1,6 mm) | 0,43–641 mL/min | ||

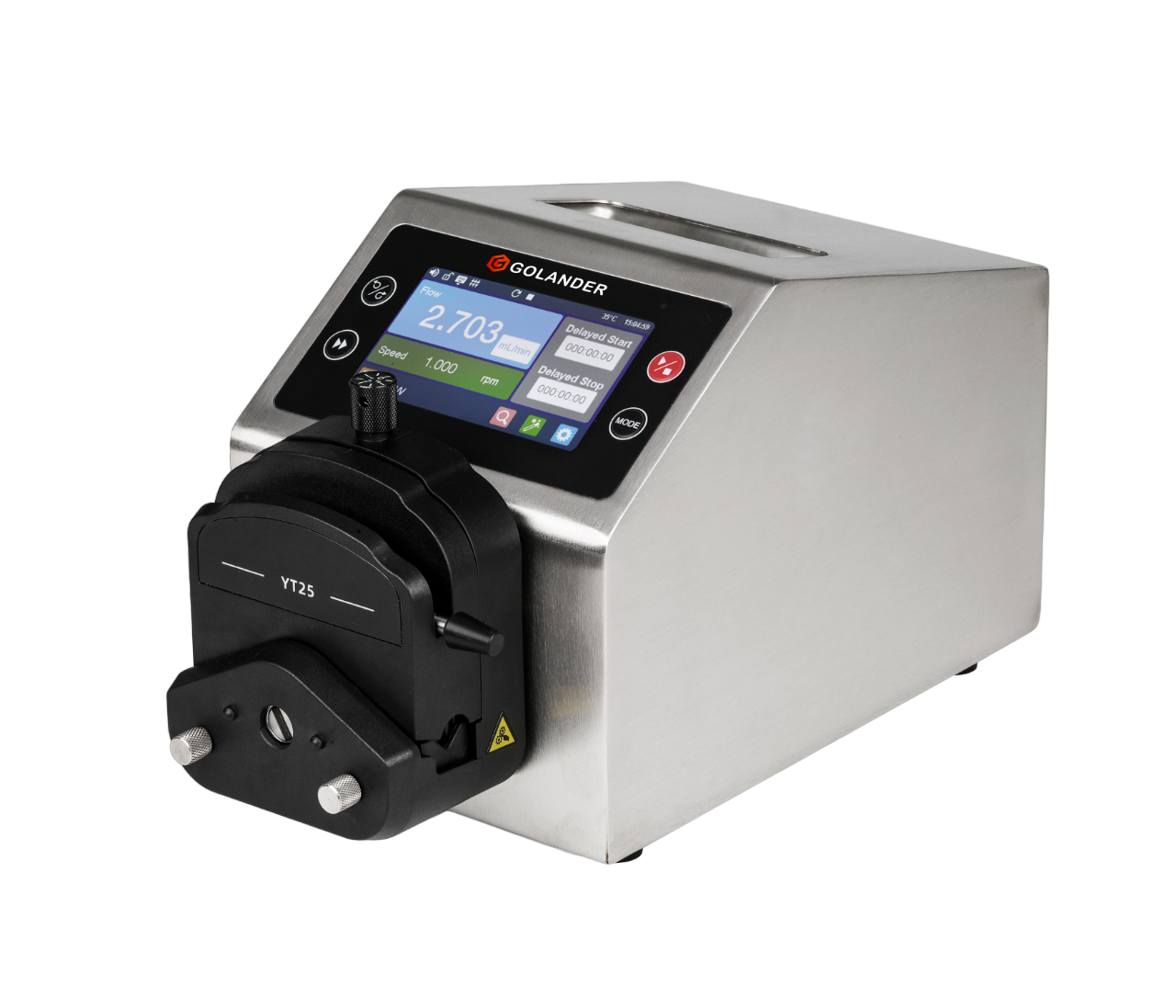

| YT25 (4 Rollen, 1 Kanal) 2xYT25 (4 Rollen, 2 Kanäle) | 0,1–150 U/min | 15# (ID 4,8 mm, Wand 2,4 mm) | 0,18–275 mL/min |
| 24# (ID 6,4 mm, Wand 2,4 mm) | 0,31–465 mL/min | ||
| 35# (ID 7,9 mm, Wand 2,4 mm) | 0,39–585 mL/min | ||
| 36# (ID 9,6 mm, Wand 2,4 mm) | 0,50–750 mL/min | ||
| DT15-24 (2 Kanäle) | 0,1–150 U/min | 19# (ID 2,4 mm, Wand 1,6 mm) | 0,067–100 mL/min |
| 16# (ID 3,2 mm, Wand 1,6 mm) | 0,10–150 mL/min | ||
| 25# (ID 4,8 mm, Wand 1,6 mm) | 0,22–330 mL/min | ||
| 17# (ID 6,4 mm, Wand 1,6 mm) | 0,37–560 mL/min | ||

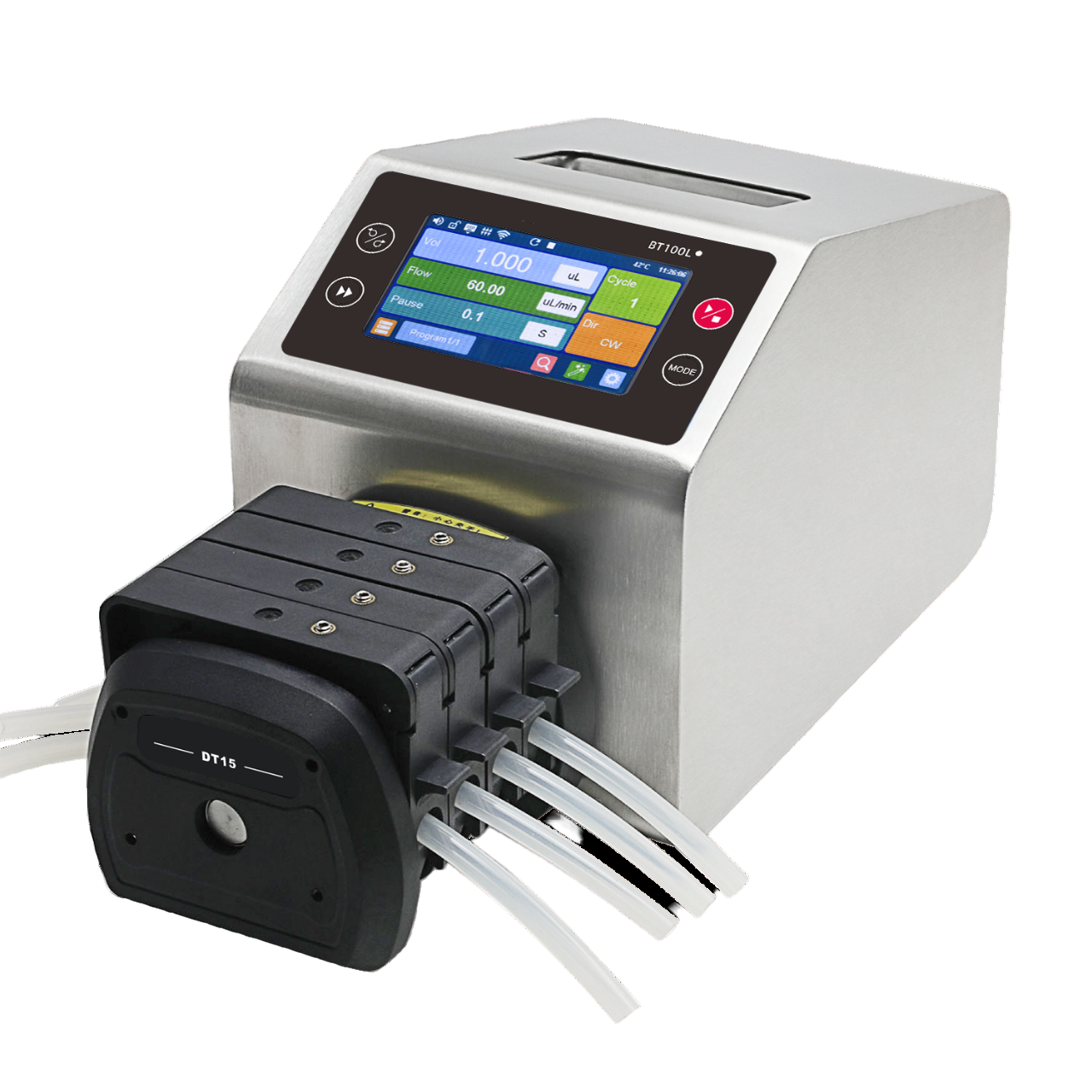

| DT15-44 (4 Kanäle) | 0,1–150 U/min | 19# (ID 2,4 mm, Wand 1,6 mm) | 0,067–100 mL/min |
| 16# (ID 3,2 mm, Wand 1,6 mm) | 0,10–150 mL/min | ||
| 25# (ID 4,8 mm, Wand 1,6 mm) | 0,22–330 mL/min |
*Die oben angegebenen Durchflussdaten wurden mit reinem Wasser bei Raumtemperatur und Normaldruck getestet und dienen nur als Referenz. Die tatsächlichen Werte können je nach Druck, Medieneigenschaften und weiteren Faktoren abweichen.
