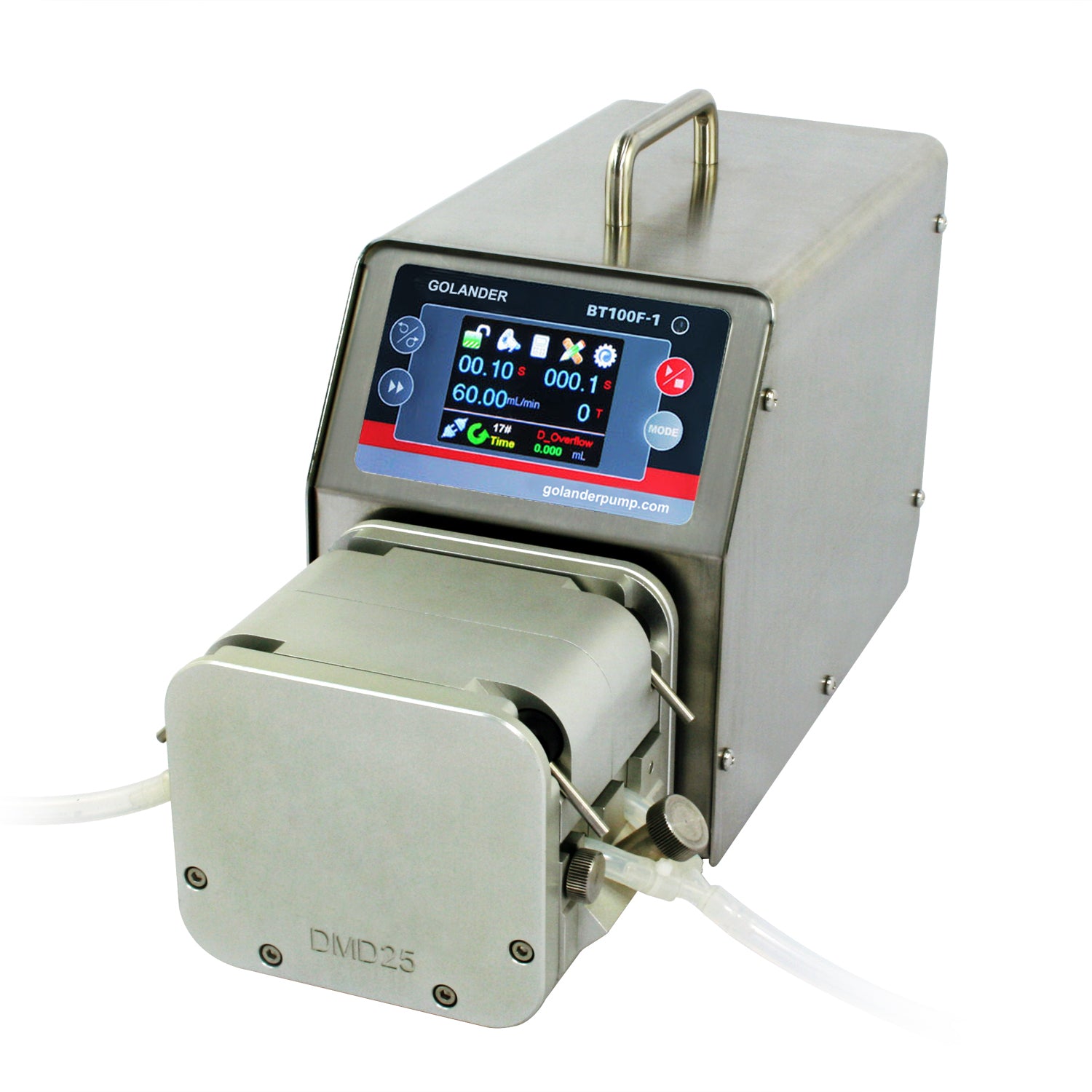

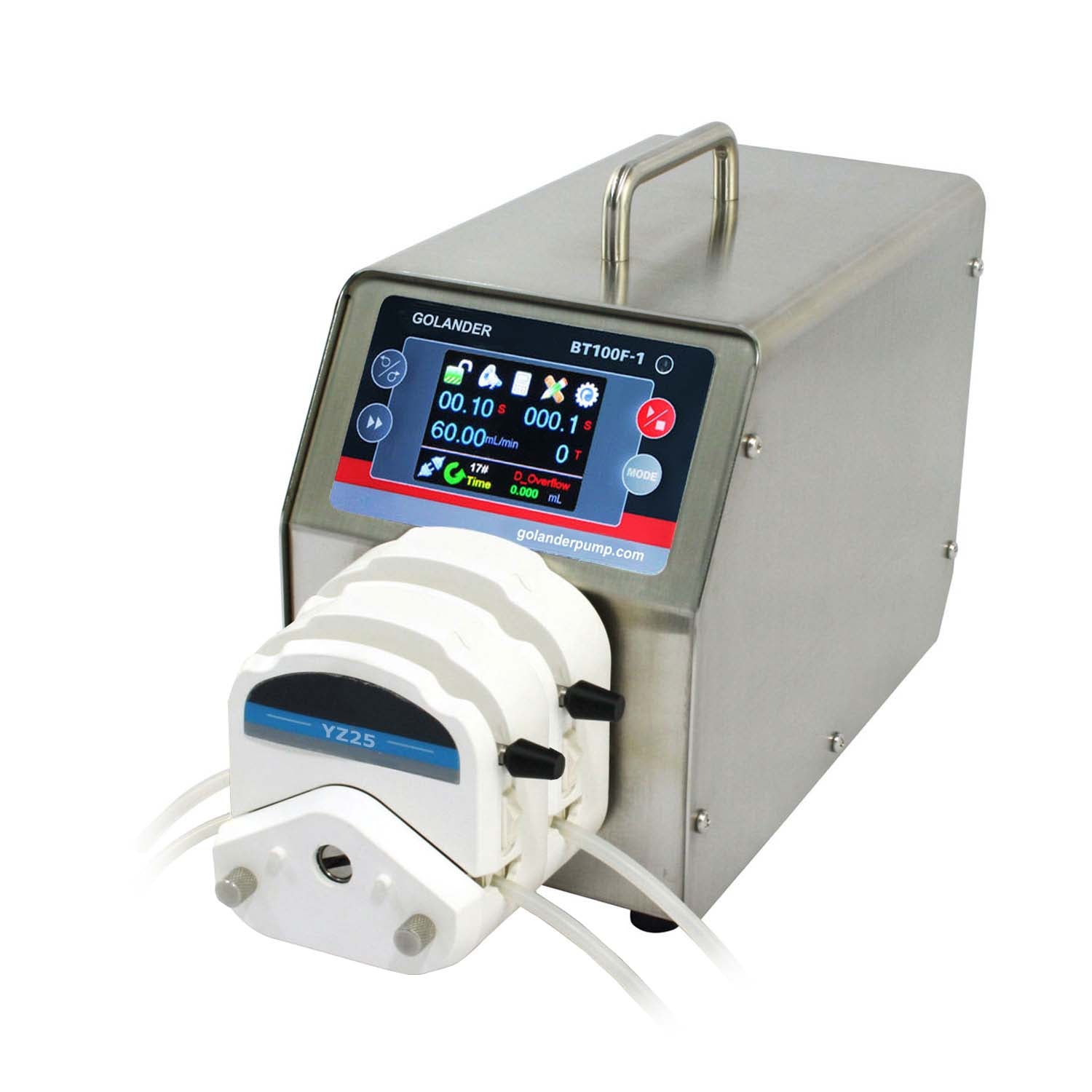

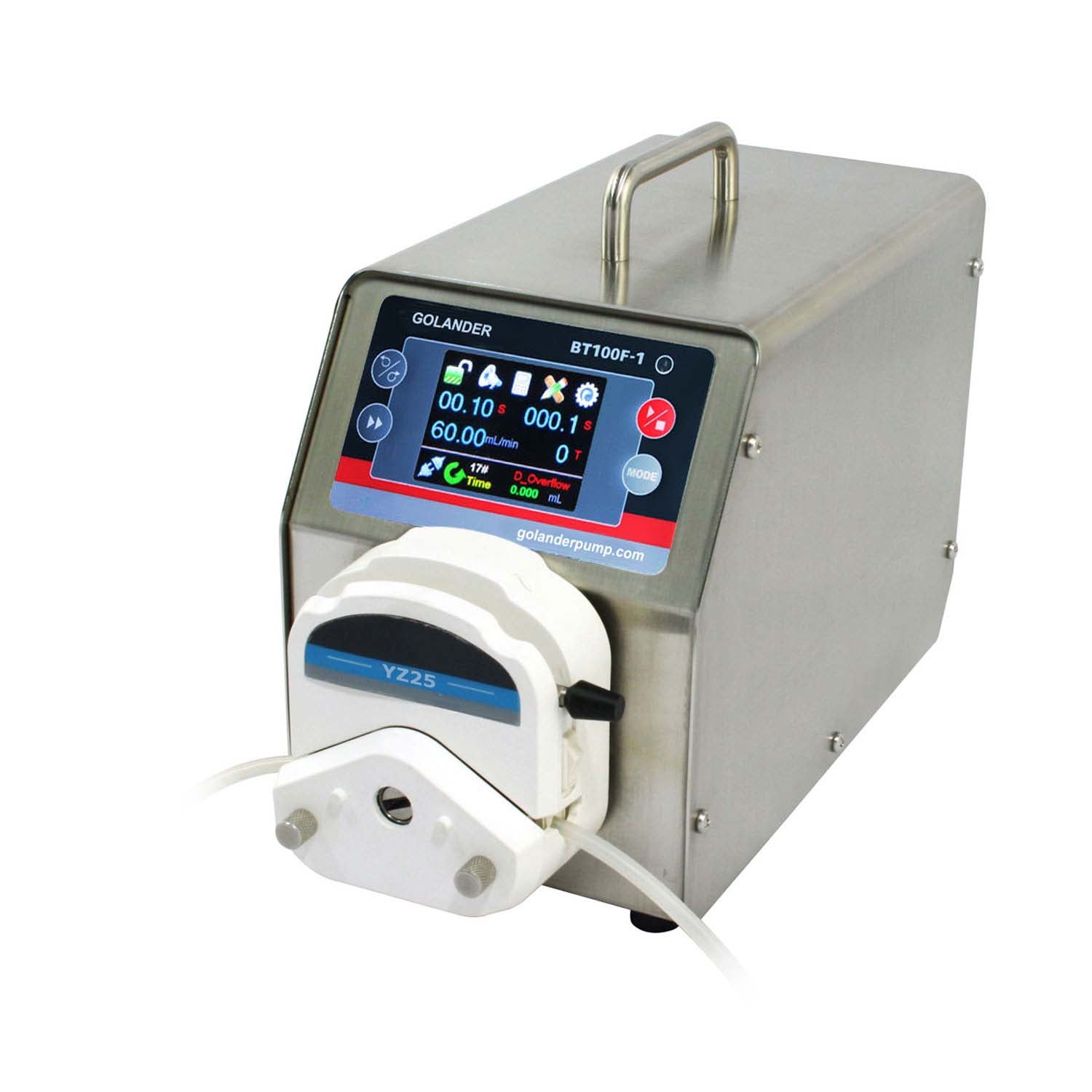

BT100F-1 Intelligente peristaltische Dosierpumpe
Die intelligente peristaltische Dosierpumpe BT100F-1 verfügt über eine Flussrate von 0,0001 bis 1650 ml/min mit variablen Pumpenköpfen und Schläuchen. Der Farb-LCD-Touchscreen bietet eine intuitive und klare Anzeigeoberfläche. Es stehen vier Betriebsmodi zur Verfügung: Volumendosiermodus für hochgenaues Dosieren; Zeitdosiermodus für hohe Produktivität; Kopiermodus zum Trennen von Flüssigkeit in eine Anzahl gleicher Teile; der Flow-Modus ist der gleiche Modus wie bei der intelligenten Flow-Peristaltikpumpe. Ein hohes Drehmoment ermöglicht mehr Pumpenkopfkombinationen. Die intelligente Temperaturregelungstechnologie reduziert Arbeitsgeräusche. Mit Hilfe der MODBUS RS485-Schnittstelle kann die Pumpe leicht von externen Geräten wie PC, HMI oder SPS angesteuert werden. Das Edelstahlgehäuse ist leicht zu reinigen und korrosionsbeständig.
Funktionen und Merkmale
- Farb-LCD-Anzeige, Touchscreen und Tastatur
- Vier Arten von Arbeitsmodi: Flussratenmodus; Volumendosiermodus; Zeitdosiermodus; Kopiermodus
- Drei Dosiermodi speichern automatisch fünf Gruppen von Arbeitsparametern
- Einfache Tastensteuerung für Drehrichtung, Start/Stopp und volle Geschwindigkeit (zum Reinigen)
- Anzeige und Steuerung von Durchflussmenge und kumuliertes Dosiervolumen
- Fachkundige Anleitung für die Durchflusskalibrierung
- Infrarot-Fernbedienung (optional)
- Professionelles Betriebssystem
- Intelligente Temperaturregelungstechnologie reduziert Arbeitsgeräusche
- Externer Ein-/Aus-Spannungseingang steuert Start/Stopp, Drehrichtung und einfache Dosierfunktion, optischer Isolator; Externer analoger Signaleingang passt die Drehgeschwindigkeit an
- MODBUS RS485-Schnittstelle für den einfachen Anschluss externer Geräte
- Interne zweilagige Isolationsstruktur; Leiterplatte ist durch Schutzbeschichtung staub- und feuchtigkeitsbeständig
- Anti-Interferenz-Funktion, breiter Eingangsspannungsbereich für komplexe Energieumgebungen
- Leicht zu reinigendes Edelstahlgehäuse, ausgezeichnete Beständigkeit gegen die Korrosion von Säuren, Laugen, Natrium und organischen Lösungsmitteln
- Hohes Drehmoment, kann mehrere Kanäle und verschiedene Arten von Pumpenköpfen antreiben
- Optionaler Fußschalter oder Timer zum Dosieren von Flüssigkeit
Spezifikationen
- Durchflussbereich: 0,0001-1650 ml/min
- Drehzahlbereich: 0,1-150 U/min
- Drehzahlauflösung: 0,1 U/min
- Durchflussgenauigkeit: ±0.2%
- Stromversorgung: AC100-240V, 50Hz/60Hz
- Stromverbrauch: < 60W
- Externes Logikpegel-Steuersignal: 5V, 12V (Standard), 24V (optional)
- Externes analoges Steuersignal: 0-5V (Standard), 0-10V, 4-20mA (optional)
- Kommunikationsschnittstelle: MODBUS RS485
- Betriebsbedingung: 0~40 °C
- Relative Luftfeuchtigkeit: < 80 %
- Schutzart: IP31
- Abmessungen (L x B x H): 288 mm × 150 mm ×237 mm
- Gewicht: 5,2kg
BT100F-1 Geeignete Pumpenköpfe und Schläuche, Durchflussparameter
| Antrieb | Pumpenkopf | Geschwindigkeit | Schlauchgröße | Flussrate pro Kanal* |

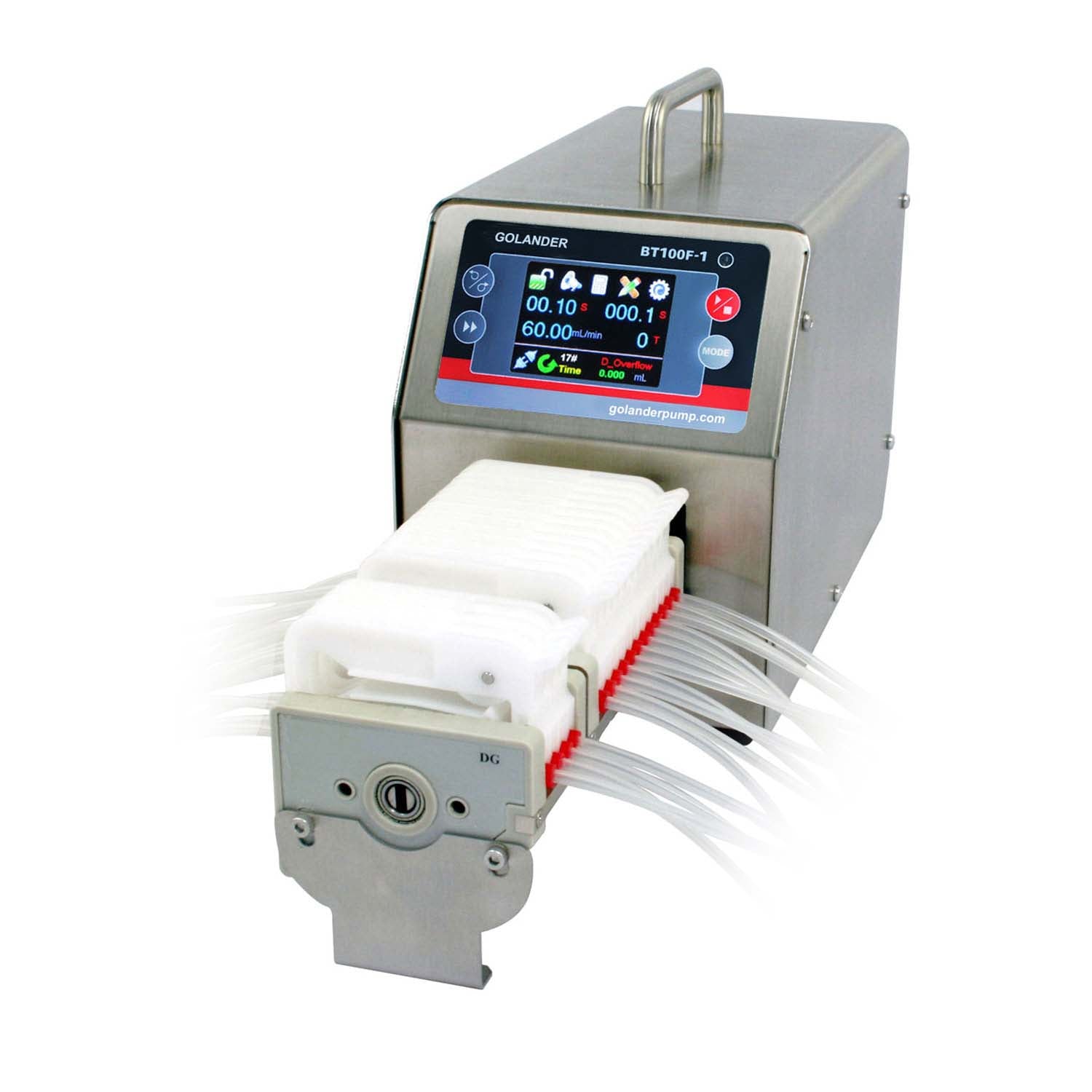

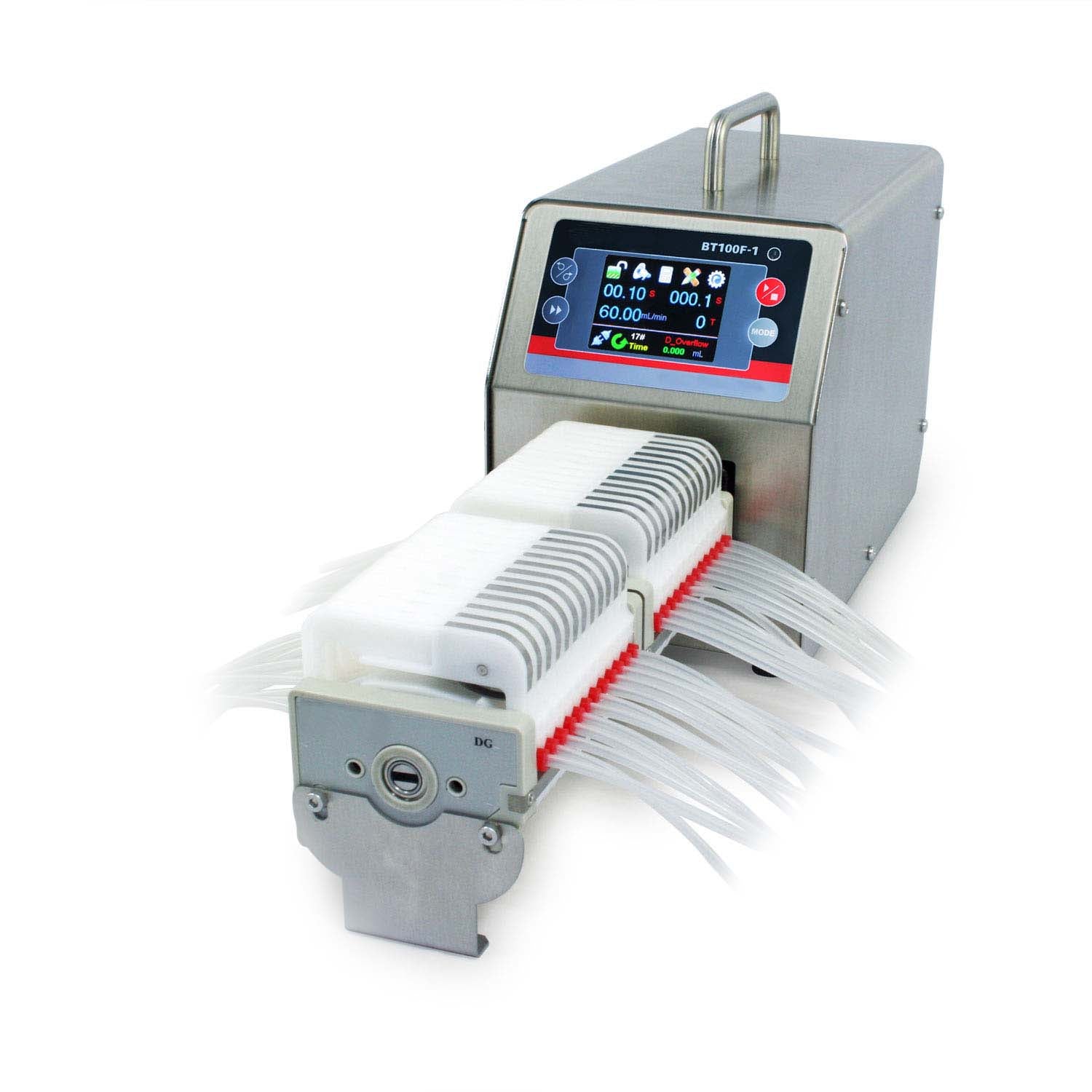

| BT100F-1 | DG6-8 (6 Rollen, 8 Kanäle) DG6-12 (6 Rollen, 12 Kanäle) DG6-16 (6 Rollen, 16 Kanäle) DG6-24 (6 Rollen, 24 Kanäle) |
0,1-100 rpm | ID 0,5mm, Wand 0,92mm | 0,0022-2,2 ml/min |
| ID 1mm, Wand 0,92mm | 0,0064-6,4 ml/min | |||
| ID 2mm, Wand 0,92mm | 0,024-24 ml/min | |||
| ID 2,4mm, Wand 0,92mm | 0,031-31ml/min | |||
| DG10-8 (10 Rollen, 8 Kanäle) DG10-12 (10 Rollen, 12 Kanäle) DG10-16 (10 Rollen, 16 Kanäle) DG10-24 (10 Rollen, 24 Kanäle) |
0,1-100 rpm | ID 0,5mm, Wand 0,92mm | 0,0017-1,7 ml/min | |
| ID 1mm, Wand 0,92mm | 0,0049-4,9 ml/min | |||
| ID 2mm, Wand 0,92mm | 0,018-18 ml/min | |||
| ID 2,4mm, Wand 0,92mm | 0,021-21 ml/min | |||

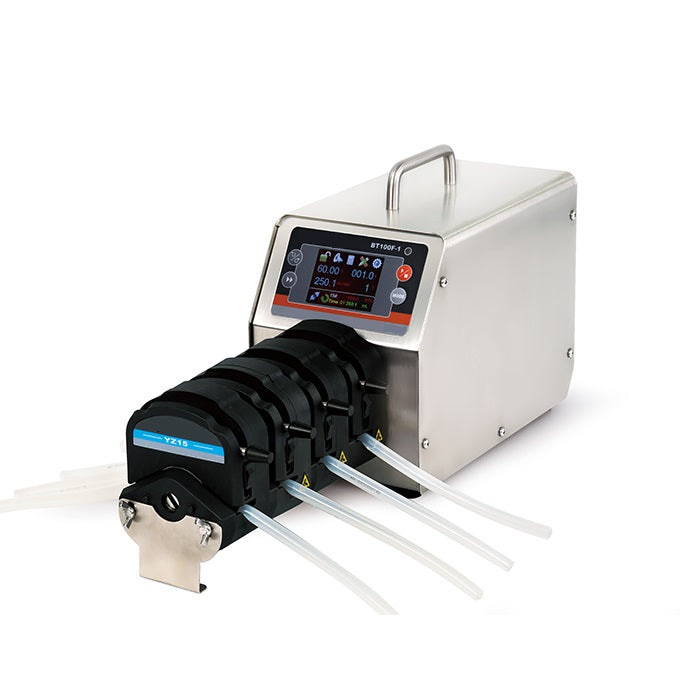

| YZ15 (3 Rollen, 1 Kanal) 2xYZ15 (3 Rollen, 2 Kanäle) 4xYZ15 (3 Rollen, 4 Kanäle) |
0,1-150 rpm | 13# (ID 0,8mm, Wand 1,6mm) | 0,005-7,5 ml/min | |
| 14# (ID 1,6mm, Wand 1,6mm) | 0,02-30 ml/min | |||
| 19# (ID 2,4mm, Wand 1,6mm) | 0,05-75 ml/min | |||
| 16# (ID 3,2mm, Wand 1,6mm) | 0,08-120 ml/min | |||
| 25# (ID 4,8mm, Wand 1,6mm) | 0,19-285 ml/min | |||
| 17# (ID 6,4mm, Wand 1,6mm) | 0,3-450 ml/min | |||
| 18# (ID 7,9mm, Wand 1,6mm) | 0,43-641 ml/min | |||

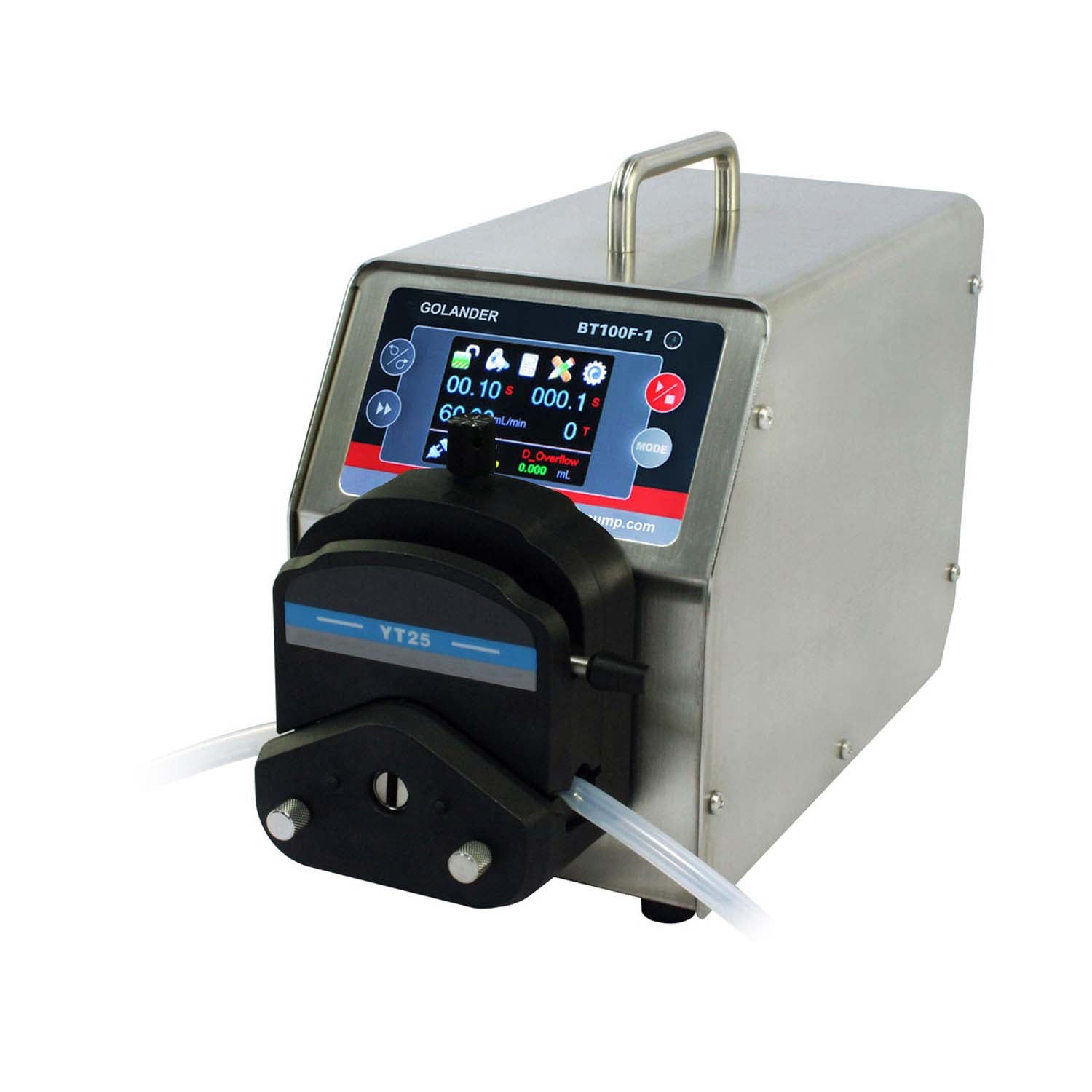

| YT25 (4 Rollen, 1 Kanal) 2xYT25 (4 Rollen, 2 Kanäle) 4xYT25 (4 Rollen, 4 Kanäle) |
0,1-150 rpm | 15# (ID 4,8mm, Wand 2,4mm) | 0,18-275 ml/min | |
| 24# (ID 6,4mm, Wand 2,4mm) | 0,31-465 ml/min | |||
| 35# (ID 7,9mm, Wand 2,4mm) | 0,39-585 ml/min | |||
| 36# (ID 9,6mm, Wand 2,4mm) | 0,50-750 ml/min | |||

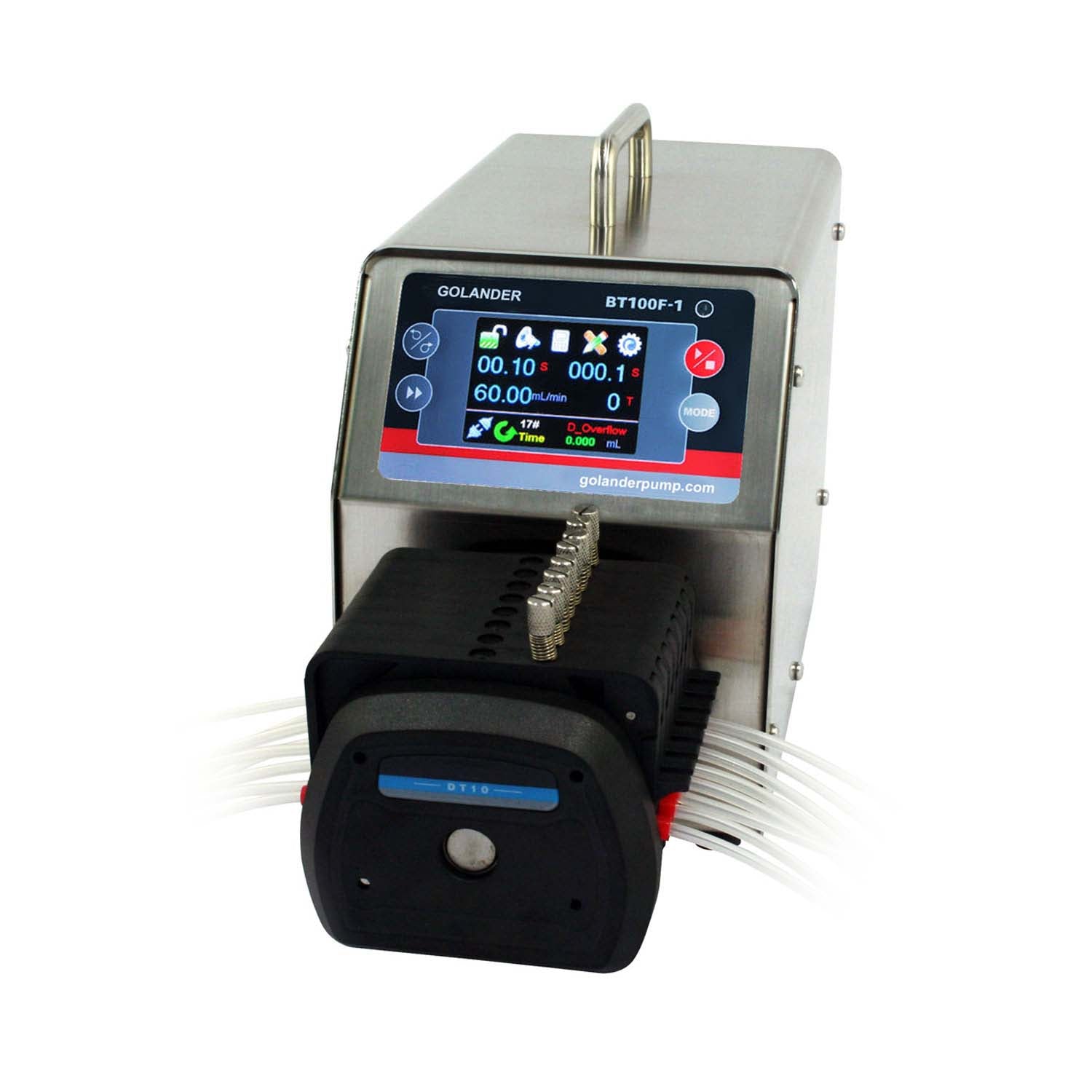

| DT10-88 (8 Kanäle) |
0,1-100 rpm | ID 0,5mm, Wand 0,92mm | 0,0028-2,8 ml/min | |
| ID 1mm, Wand 0,92mm | 0,007-7,4 ml/min | |||
| ID 2mm, Wand 0,92mm | 0,03-30 ml/min | |||
| ID 2,4mm, Wand 0,92mm | 0,039-39 ml/min | |||
| ID 3mm, Wand 0,92mm | 0,057-57 ml/min | |||
| DT15-44 (4 Kanäle) |
0,1-150 rpm | 19# (ID 2,4mm, Wand 1,6mm) | 0,067-100 ml/min | |
| 16# (ID 3,2mm, Wand 1,6mm) | 0,10-150 ml/min | |||
| 25# (ID 4,8mm, Wand 1,6mm) | 0,22-330 ml/min | |||
| 17# (ID 6,4mm, Wand 1,6mm) | 0,37-560 ml/min | |||
| KZ25 (PC/L) (3 Rollen, 1 Kanal) |
0,1-150 rpm | 15# (ID 4,8mm, Wand 2,4mm) | 0,18-465 ml/min | |
| 24# (ID 6,4mm, Wand 2,4mm) | 0,31-795 ml/min | |||
| 35# (ID 7,9mm, Wand 2,4mm) | 0,39-1155 ml/min | |||
| 36# (ID 9,6mm, Wand 2,4mm) | 0,50-1650 ml/min |
*Die oben genannten Durchflussdaten wurden bei Raumtemperatur und -druck mit reinem Wasser getestet und dienen nur als Referenz. Tatsächliche Durchflussraten können aufgrund von Druck, Medieneigenschaften und anderen relevanten Faktoren variieren.
