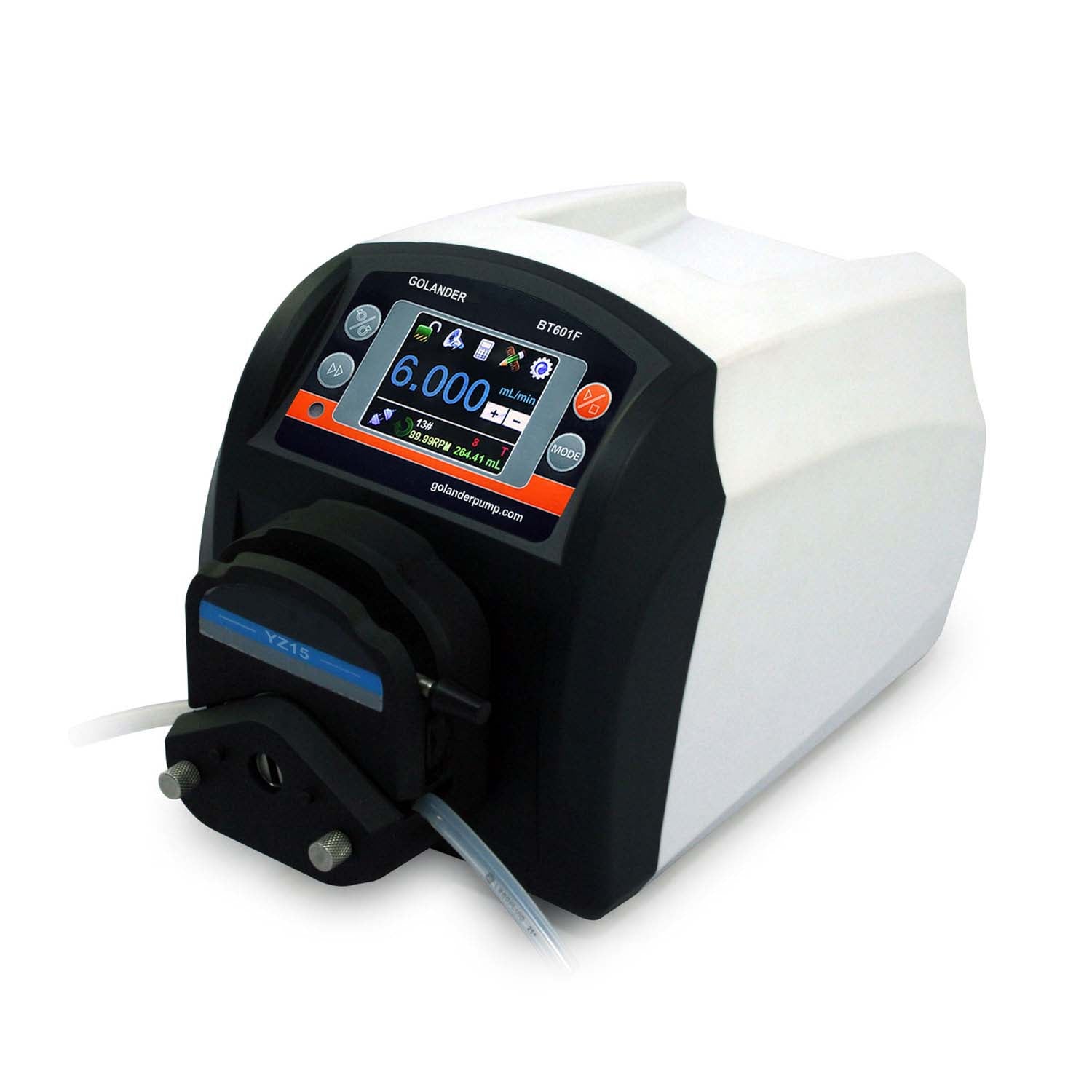

Bomba peristáltica dosificadora inteligente BT601F
La bomba peristáltica dosificadora inteligente BT601F proporciona un rango de flujo de 0,006 a 2900 ml/min. Es fácil de operar con una interfaz clara e intuitiva con una pantalla táctil LCD a color. Hay cuatro modos de operación disponibles: modo de dosificación por volumen, modo de dosificación por tiempo, modo de dosificación por copia y modo de flujo. El sistema minimiza el ruido de trabajo gracias al control inteligente del ventilador de refrigeración. Con la interfaz RS485 MODBUS, la bomba es fácil de comunicar con dispositivos externos, como PC, HMI o PLC.
Funciones y características
- Pantalla LCD a color, pantalla táctil y teclado para operar.
- Sentido reversible, mando inicio/parada (start/stop) y velocidad regulable.
- La tecnología de control preciso del motor mejora la precisión de la dispensación en comparación con el modo tradicional de dispensación por tiempo.
- La función antigoteo garantiza la precisión de la dispensación.
- Tres modos de dispensación: 1) Modo de dispensación por tiempo: dispensa automáticamente configurando la duración de cada dosis, el tiempo de retraso entre las dosis y el número de ciclos. 2) Modo de dispensación por volumen: dispensa automáticamente, configurando el volumen para cada dosis, el tiempo de retraso entre las dosis y el número de ciclos. 3) Modo de dispensación de copias: dispensa automáticamente configurando el volumen total necesario para dispensar, el tiempo de retraso entre las dosis y el número de ciclos.
- Almacena cinco grupos de parámetros de trabajo para cada modo de dosificación (memoria de apagado).
- Visualización y control de caudal; pantalla de volumen de suministro acumulativo.
- Calibración de caudal.
- Control de velocidad de giro de alta precisión del 0,2% con resolución de velocidad de 0,1 rpm. Sistema operativo Permite configurar el sistema con un asistente de configuración.
- Control de temperatura inteligente para minimizar el ruido de funcionamiento.
- La señal de nivel lógico puede controlar las funciones de inicio/parada, dirección y dispensación fácil; una señal analógica externa puede ajustar la velocidad de rotación. La señal está ópticamente aislada.
- La interfaz RS485 MODBUS, es fácil de comunicar con dispositivos externos.
- Estructura interna de aislamiento de dos pisos; La placa de circuito con revestimiento de conformación la hace a prueba de polvo y humedad.
- Función de interferencia antielectromagnética, amplio rango de voltaje de entrada para entornos de energía complejos.
- Carcasa de plástico ABS, forma aerodinámica.
- Conduce multicanales y varios tipos de cabezas de bomba.
- Interruptor de pie opcional y control remoto por infrarrojos.
Especificaciones
- Rango de flujo: 0,006-2900 ml/min
- Rango de velocidad: 0,1-600 rpm
- Resolución de velocidad: 0,1 rpm
- Precisión de velocidad: ± 0,2%
- Fuente de alimentación: AC100V-240V, 50/60Hz
- Consumo de energía: <50W
- Señal de control de nivel lógico: 5V, 12V (estándar), 24V (opcional)
- Señal de control analógica externa: 0-5V (estándar); 0-10V, 4-20mA (opcional)
- Interfaz de comunicación: RS485 MODBUS
- Condiciones de funcionamiento: temperatura 0~40°C; humedad relativa < 80%
- Grado IP: IP31
- Dimensiones (L x An x Al): 257 x 182 x 198 mm (10,12 x 7,17 x 7,79 pulgadas)
- Peso: 5,5 kg (12,1 libras)
Dimensiones (mm)
Cabezales de bomba, tubos adecuados y parámetros de caudal para BT601F
Cabezal de bomba | Tamaño de tubería | Caudal por canal* | |
BT601F 0,1-600 rpm |
YZ15 (3 rodillos, 1 canal) |
13# (DI 0,8 mm, pared 1,6 mm) | 0,005-30 ml/min |
14# (DI 1,6 mm, pared 1,6 mm) | 0,02-120 ml/min | ||
19# (DI 2,4 mm, pared 1,6 mm) | 0,05-300 ml/min | ||
16# (DI 3,2 mm, pared 1,6 mm) | 0,08-480 ml/min | ||
25# (DI 4,8 mm, pared 1,6 mm) | 0,19-1140 ml/min | ||
17# (DI 6,4 mm, pared 1,6 mm) | 0,3-1800 ml/min | ||
18# (DI 7,9 mm, pared 1,6 mm) | 0,43-2562 ml/min | ||
YT25 (4 rodillos, 1 canal) |
15# (ID 4.8mm, pared 2.4mm) | 0,18-1098 ml/min | |
24# (DI 6,4 mm, pared 2,4 mm) | 0,31-1860 ml/min | ||
35# (DI 7,9 mm, pared 2,4 mm) | 0,39-2340 ml/min | ||
36# (ID 9.6mm, pared 2.4mm) | 0,50-3000 ml/min |
*Los datos de velocidad de flujo anteriores se obtienen de pruebas con agua pura a temperatura y presión ambiente y son solo para referencia. Los caudales reales pueden variar debido a la presión, las características del medio y otros factores relevantes.
Haga clic aquí para descargar el manual de operación.
