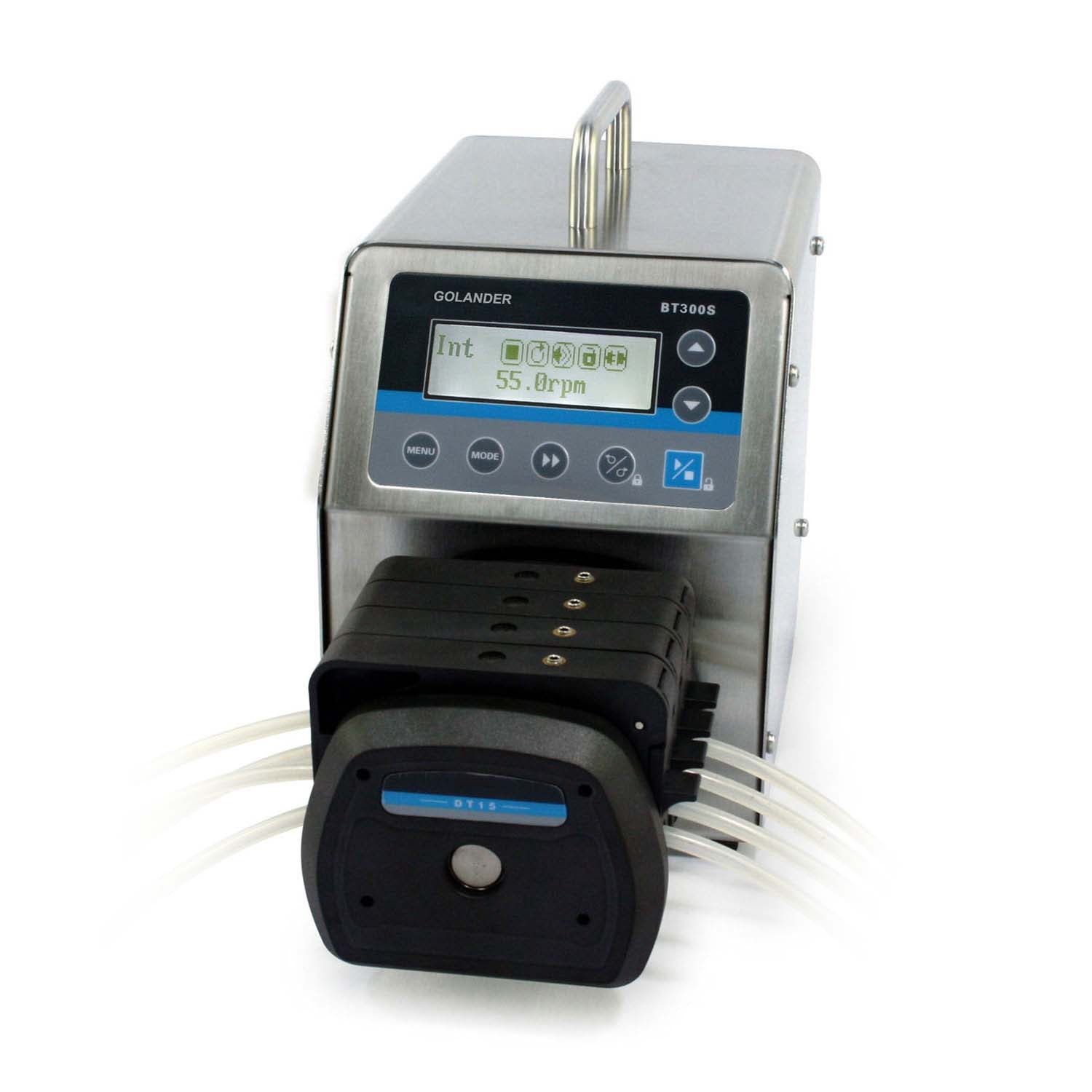

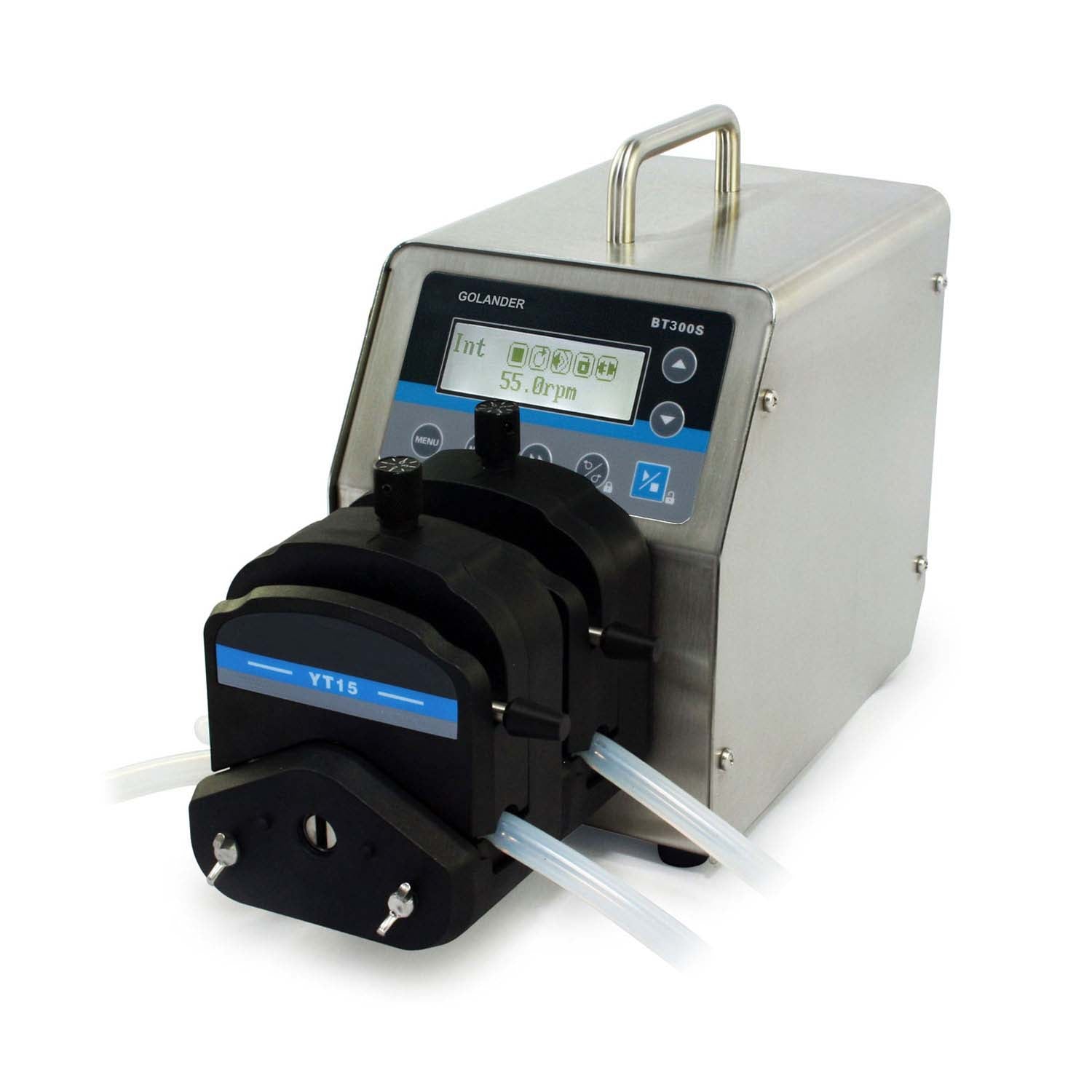

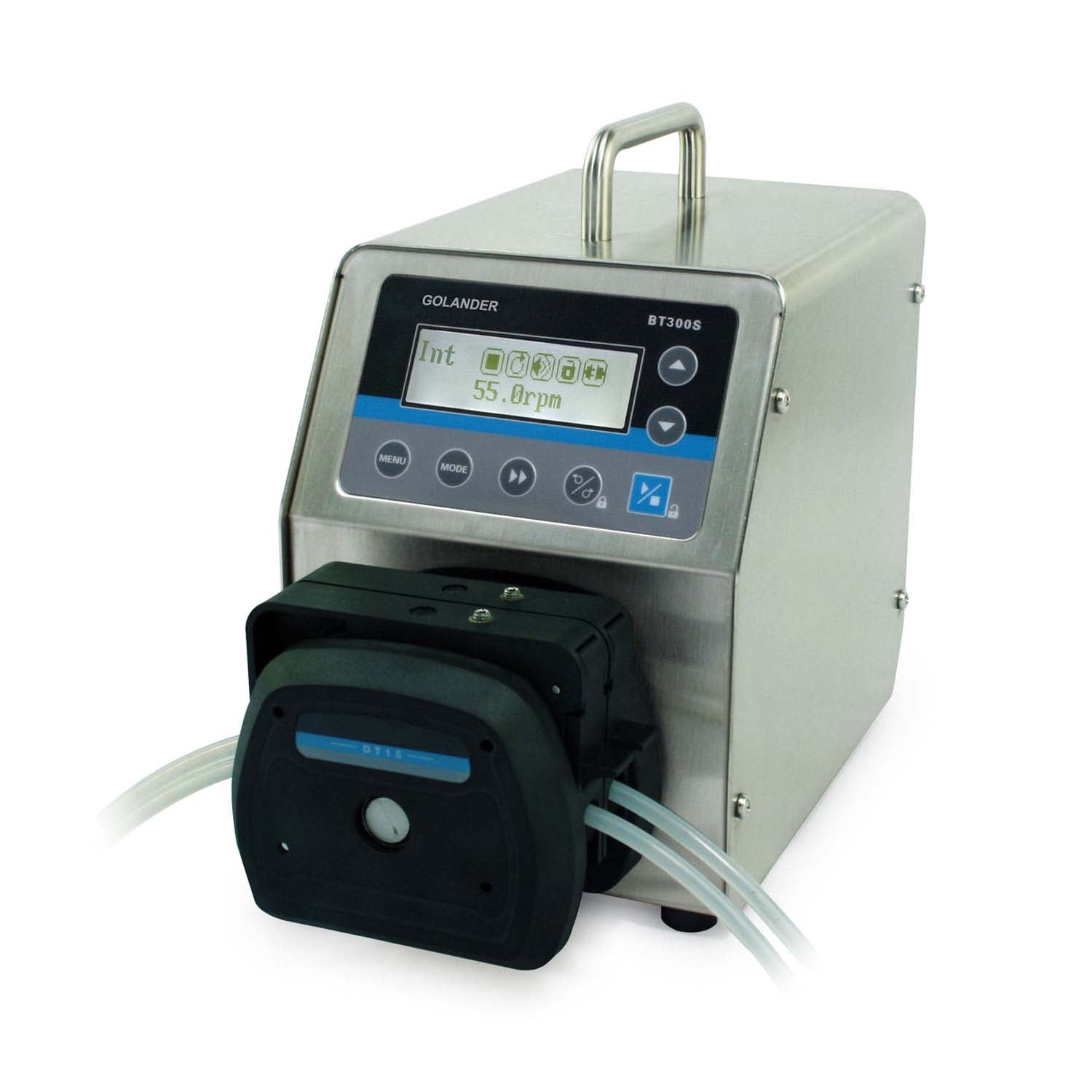

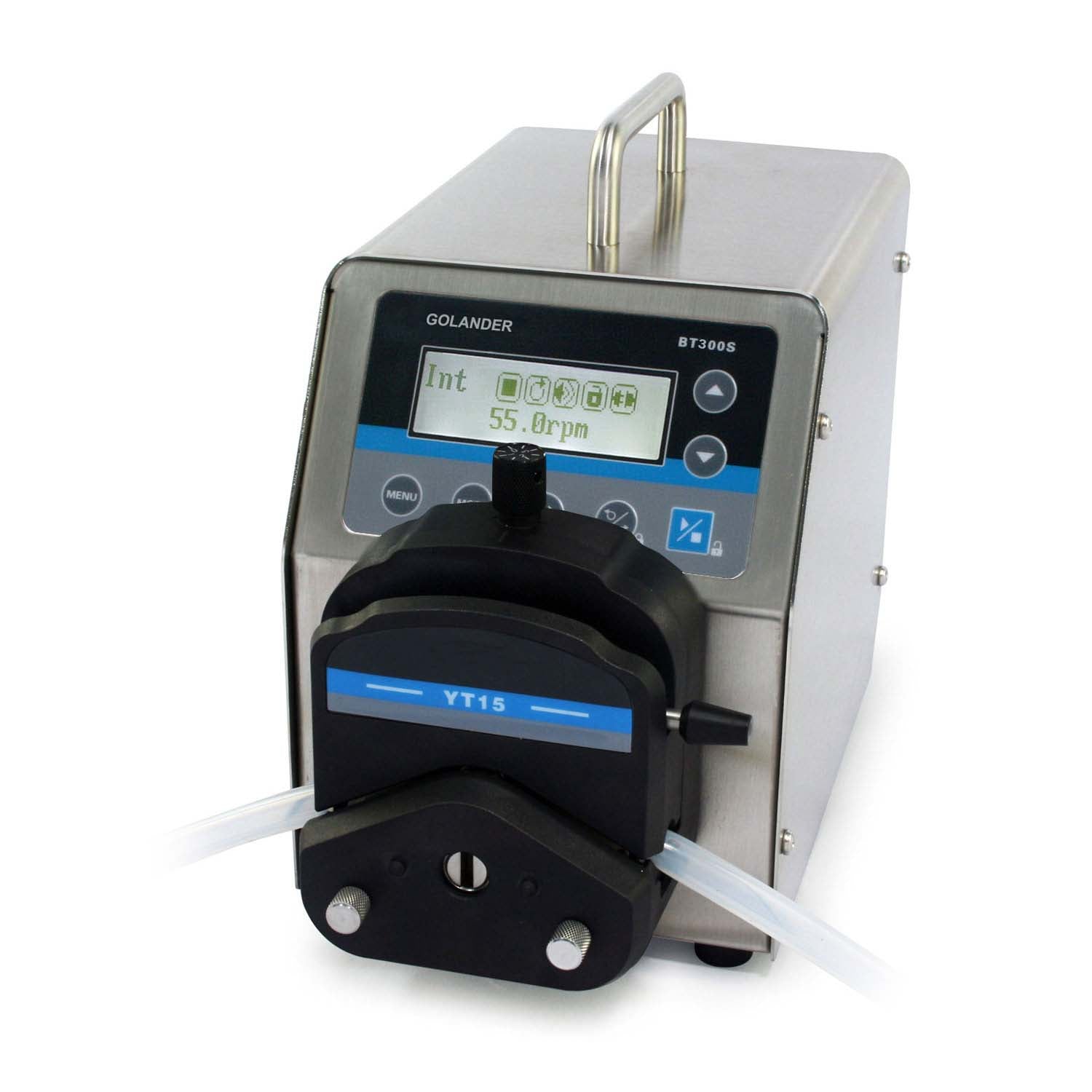

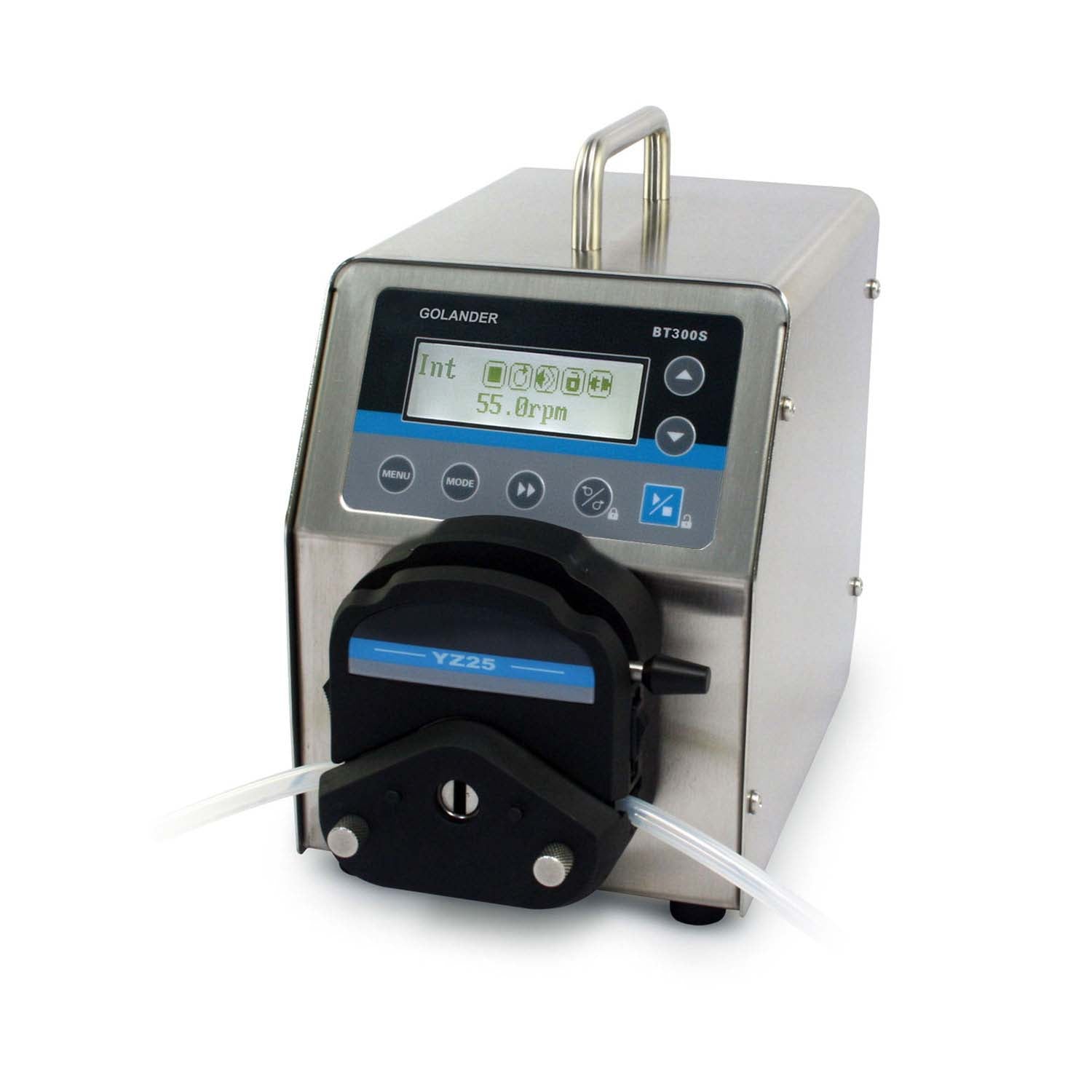

Bomba peristáltica de velocidad variable BT300S
La bomba peristáltica básica de velocidad variable BT300S proporciona un rango de flujo de 0,006 a 1690 ml/min con cabezales de bomba y tubos variables. Proporciona no solo las funciones básicas como dirección reversible, inicio/parada y velocidad ajustable, sino también el modo de dispensación de tiempo y la función antigoteo. Con la interfaz MODBUS RS485, la bomba se comunica de manera efectiva con dispositivos externos, como PC, HMI o PLC.
Funciones y características
- Pantalla LCD de alta resolución, ajuste de parámetros simple y pantalla de estado intuitiva
- Teclado de membrana, simple de operar, conveniente y duradero
- Servomotor paso a paso de torque de alta calidad, velocidad precisa, amplio rango, operación suave, lo que permite una transmisión de flujo de alta precisión
- Alto par de salida, altamente expandible, trabajando con una amplia gama de cabezas de bomba
- Funciones básicas como arranque/parada, avance/retroceso, velocidad máxima, regulación de velocidad y memoria de estado
- Configuración de parámetros como el tiempo de ejecución, el tiempo de intervalo y la cantidad de ciclos para cumplir con los requisitos de transferencia y dispensación de flujo
- Velocidad de parada lenta y función antigoteo
- Función de bloqueo de teclas para evitar el mal funcionamiento
- Carcasa de acero inoxidable 304, protección efectiva contra varios solventes orgánicos, fácil de limpiar
- Estructura interna con diseño de aislamiento de doble capa y tratamiento de protección especial para el sistema de circuito, mejorando efectivamente la resistencia al polvo, la humedad, la corrosión y el rendimiento antioxidante.
- Excelentes características antiinterferencias, amplio rango de voltaje, adecuado para entornos complejos de suministro de energía.
- Comunicación RS485, compatible con el protocolo MODBUS, para una conexión conveniente con varios dispositivos de control.
- Se puede usar una variedad de señales de control externas para controlar el arranque/parada, la rotación hacia adelante/hacia atrás, el ajuste de velocidad y el aislamiento del optoacoplador.
- Admite inicio/parada, rotación hacia adelante/hacia atrás, velocidad actual y otras salidas de señales de estado de funcionamiento.
- Interruptor de pie opcional, amortiguador de pulsos, detector de fugas y otros accesorios.
Especificaciones
- Caudal: 0,006 a 1690 ml/min
- Rango de velocidad: 0,1 ~ 350 rpm
- Resolución de velocidad: 0,1 rpm (velocidad ≤100 rpm), 1 rpm (velocidad > 100 rpm)
- Precisión de velocidad: ±0.2%
- Pantalla: LCD monocromática de matriz de puntos de 132 x 32, 77 mm x 32 mm
- Función de temporización: tiempo de funcionamiento de 0,1 a 999 segundos/minutos/horas/día, tiempo intermitente de 0,1 a 999 segundos/minutos/horas/día
- Tiempos de ciclo: 0～999 veces (0 es un ciclo infinito)
- Ángulo trasero de succión: 0～720 grados
- Entrada de señal de control externo: (1) arranque/parada: contacto pasivo, nivel de entrada de control externo (5-24 V); (2) avance/retroceso: contacto pasivo, nivel de entrada de control externo (5-24 V); 3) ajuste de velocidad: analógico. Se pueden configurar 0-5V, 0-10V, 4-20mA
- Salida de señal de control externo: (1) arranque/parada: señal de nivel (seguir el voltaje de entrada); (2) rotación adelante/atrás: señal de nivel (seguir el voltaje de entrada); (3) estado de velocidad: analógico 0-5V
- Interfaz de comunicación: RS485, compatible con el protocolo MODBUS, interfaz de control externo DB15
- Fuente de alimentación: AC100-240V, 50HZ/60HZ
- Consumo de energía: <50W
- Ambiente de trabajo: temperatura 0-40℃, humedad relativa <80%
- Nivel de protección: IP31
- Dimensiones: 264×150×207mm
- Peso: 5,2 kg
Dimensiones (mm)
Cabezales de bomba, tubos adecuados y parámetros de flujo de BT300S
| Cabezal de bomba | Tamaño de tubería | Caudal por canal* | |
| BT300S 0,1-350 rpm |

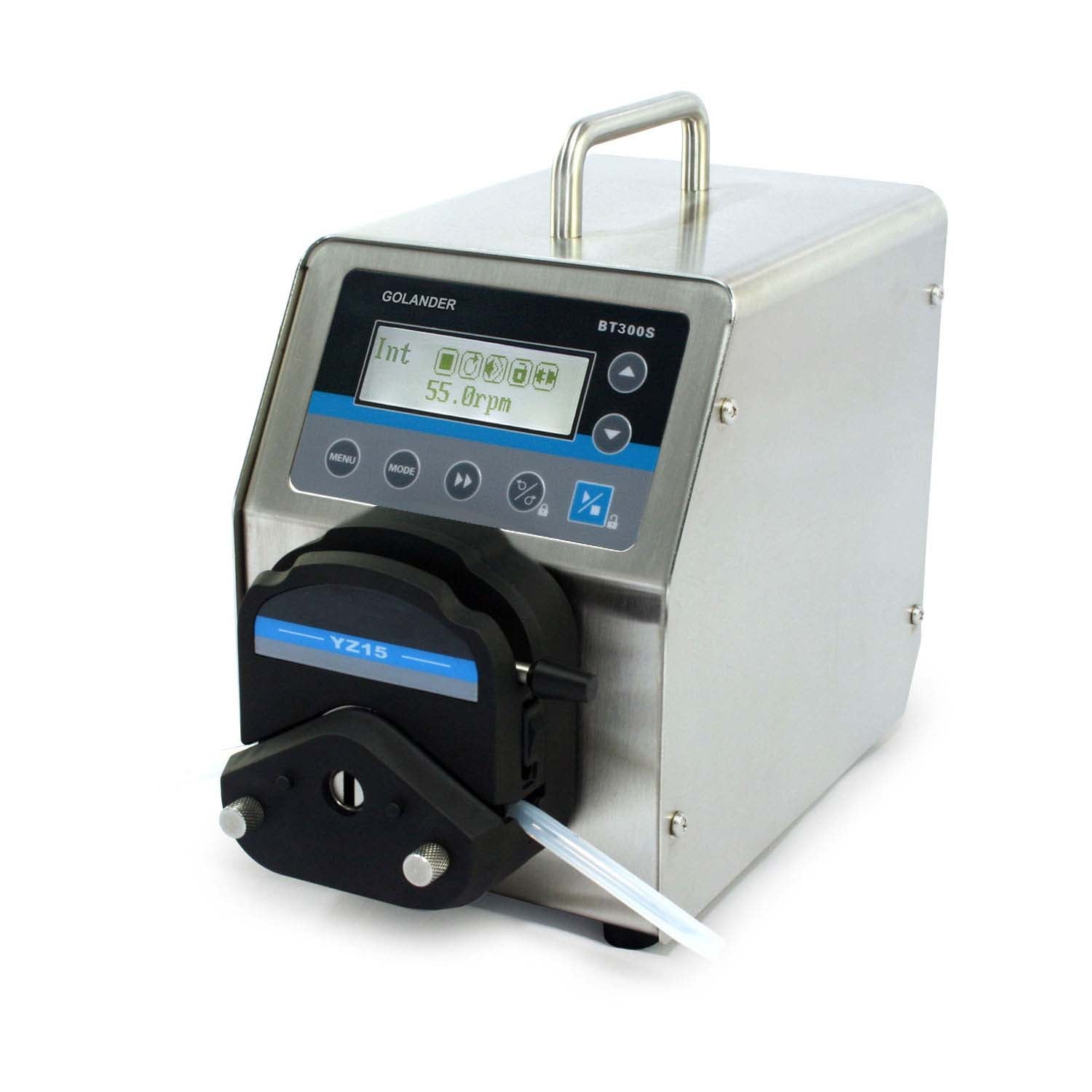

YZ15 (3 rodillos, 1 canal) 2xYZ15 (3 rodillos, 2 canales) |
13# (DI 0,8 mm, pared 1,6 mm) | 0,005-18 ml/min |
| 14# (DI 1,6 mm, pared 1,6 mm) | 0,02-70 ml/min | ||
| 19# (DI 2,4 mm, pared 1,6 mm) | 0,05-175 ml/min | ||
| 16# (DI 3,2 mm, pared 1,6 mm) | 0,08-280 ml/min | ||
| 25# (DI 4,8 mm, pared 1,6 mm) | 0,19-665 ml/min | ||
| 17# (DI 6,4 mm, pared 1,6 mm) | 0,3-1050 ml/min | ||
| 18# (DI 7,9 mm, pared 1,6 mm) | 0,43-1495 ml/min | ||

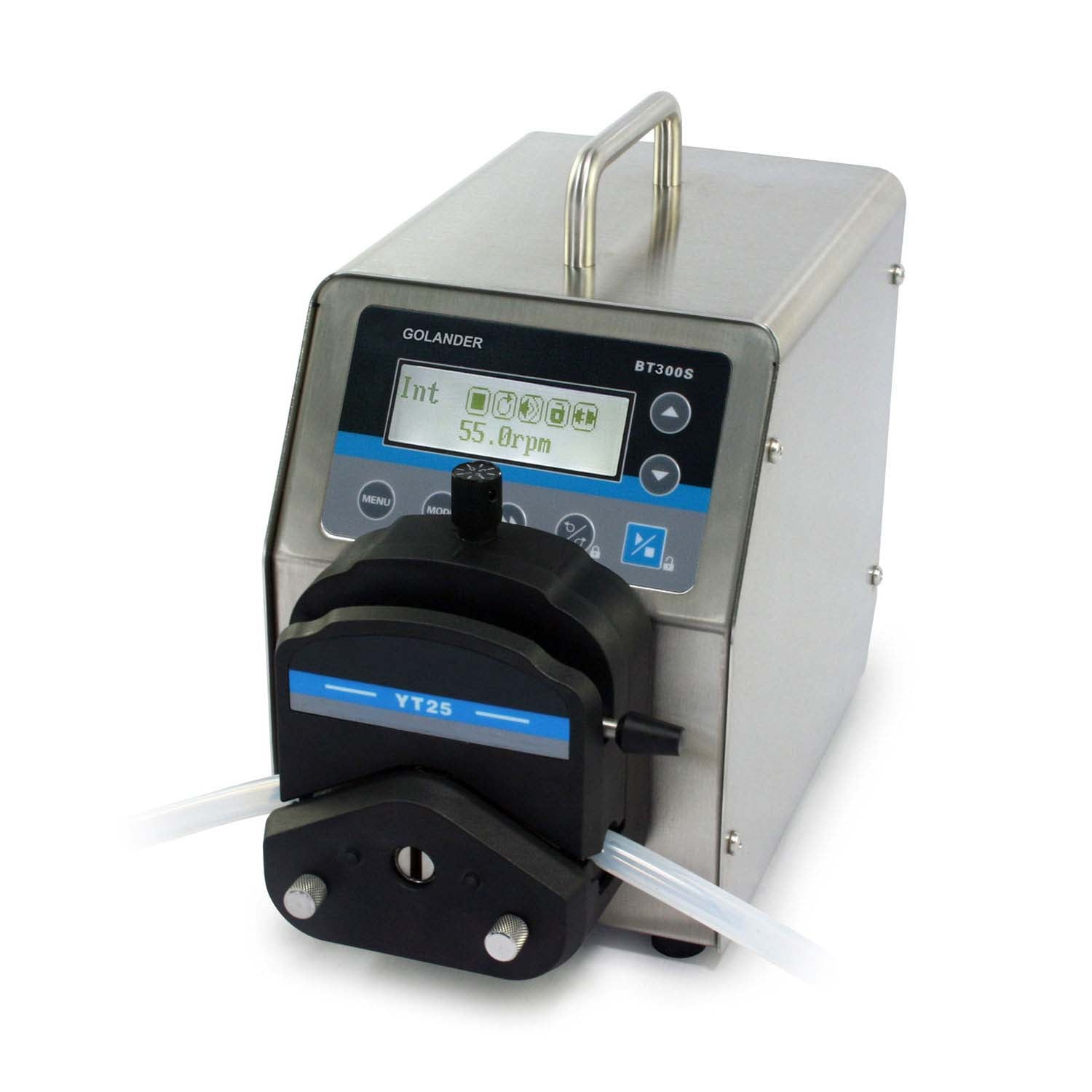

| YT25 (4 rodillos, 1 canal) |
15# (ID 4.8mm, pared 2.4mm) | 0,18-641 ml/min | |
| 24# (DI 6,4 mm, pared 2,4 mm) | 0,31-1085 ml/min | ||
| 35# (DI 7,9 mm, pared 2,4 mm) | 0,39-1365 ml/min | ||
| 36# (ID 9.6mm, pared 2.4mm) | 0,50-1750 ml/min |
*Los datos de velocidad de flujo anteriores se obtienen de pruebas con agua pura a temperatura y presión ambiente y son solo para referencia. Los caudales reales pueden variar debido a la presión, las características del medio y otros factores relevantes.
Haga clic aquí para descargar el manual de operación.
