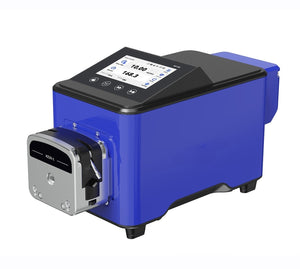

MF106 Dosier-Schlauchpumpe mit Schutzart IP66/IP67

Die hochgeschützte MF106 Schlauchpumpe verfügt über einen vollfarbigen LCD-Touchscreen mit Tastatursteuerung und bietet eine intuitive, benutzerfreundliche Benutzeroberfläche. Kompatibel mit verschiedenen Pumpenköpfen und Schlauchmaterialien unterstützt sie Durchflussraten von bis zu 7800 ml/min und eignet sich ideal für Flüssigkeitstransfer, Dosierung sowie komplexe Anwendungen zur Flüssigkeitsmessung und Durchflussregelung. Mit integrierten RS232-, RS485- und Ethernet-Kommunikationsschnittstellen sowie Unterstützung des Standard-MODBUS-Protokolls lässt sich die MF106 nahtlos in automatisierte Steuerungssysteme und industrielle Prozesse integrieren. Die Schutzart IP66/IP67 gewährleistet hervorragenden Schutz vor Staub und kurzzeitigem Eintauchen in Flüssigkeiten, während die robuste Konstruktion Stabilität und Anpassungsfähigkeit in rauen Umgebungen, einschließlich Staub, Feuchtigkeit und leichtem Säure-Basen-Salznebel, garantiert.

Funktionen und Merkmale

• Gehäuse aus Aluminiumdruckguss, Präzisionsmechanik: Das Gehäuse verfügt über ein stromlinienförmiges Design mit einer pulverbeschichteten Aluminiumdruckguss-Außenseite, die eine leichte, robuste Struktur mit verbesserter Wärmeableitung und überlegener Korrosionsbeständigkeit für anspruchsvolle Umgebungen bietet.

• 5-Zoll-Farb-LCD-Touchscreen: Ausgestattet mit einem hochauflösenden 5-Zoll-Farb-LCD-Touchscreen gewährleistet es eine klare Anzeige und benutzerfreundliche Bedienung für eine effiziente Systemsteuerung.

• Servomotorantrieb: Ermöglicht einen hochpräzisen Betrieb, liefert überragendes Drehmoment und geräuscharme Leistung für einen stabilen, zuverlässigen Betrieb in verschiedenen Umgebungen.

• Fünf Betriebsmodi: Bietet mehrere Modi, darunter den Durchflussratenmodus, Volumendosiermodus, Zeitdosiermodus, Programmierbarer Dosiermodus und externen Steuerungsmodus, und bietet so Flexibilität zur Erfüllung unterschiedlicher Betriebsanforderungen.

• Erweiterte Konnektivitätsoptionen: Unterstützt RS232-, RS485-Kommunikations- und Netzwerkprotokolle mit integrierter Modbus-Kompatibilität und ermöglicht so eine nahtlose Integration in Automatisierungs- und Steuerungssysteme.

• Dreistufige Benutzerzugriffsverwaltung: Gewährleistet einen sicheren Systembetrieb, indem der Zugriff auf kritische Parameter eingeschränkt wird, unbefugte Änderungen an den Einstellungen verhindert werden und die Systemintegrität gewahrt bleibt.

Anwendungen

• Ideal für die Biopharmazie, den Bergbau, die Petrochemie und die Lebensmittelverarbeitung. Typische Anwendungen umfassen die Übertragung von Rohflüssigkeiten, Polycarboxylatsynthese-Systeme, Flotationsdosierung im Bergbau und andere Flüssigkeitshandhabungsprozesse in industriellen Umgebungen.

Spezifikationen

• Durchflussrate: 0,006–7800 ml/min

• Drehzahlbereich: 0,1–360 U/min

• Drehzahlauflösung: 0,1 U/min, Genauigkeit ±0,2 %

• Drehzahlgenauigkeit: <±0,5 %

• Anpassungsmethode: Touchscreen-Bedienung

• Richtungssteuerung: Vorwärts- und Rückwärtsdrehung (reversibel)

• Externer Steuersignaleingang (Start/Stopp, Vorwärts/Rückwärts): Passiver Kontakt, externer Eingangspegel (5–24 V)

• Externer Steuersignaleingang (Geschwindigkeitseinstellung): Analogeingang (0–5 V, 0–10 V, 4–20 mA, konfigurierbar)

• Stromversorgung: AC 100–240 V, 50 Hz–60 Hz

• Leistungsaufnahme: <180 W

• Zulässige Betriebsbedingungen: Temperatur 0–40 °C, Luftfeuchtigkeit <80 %

• Abmessungen (L × B × H): 363 × 180 × 230 mm

• Schutzklasse: IP66/67

• Externer Steuersignalausgang (Start/Stopp, Vorwärts/Rückwärts): Pegelsignal (folgt der Eingangsspannung)

• Kommunikationsschnittstelle: RS485, RS232, Ethernet (Modbus-Protokoll wird unterstützt)

• Gewicht: 11 kg

• Anzeige: 5-Zoll-IPS-Farb-LCD

• Gehäusematerial: Aluminiumlegierung

• Betriebsmodi: Tastensteuerung für Start/Stopp, Richtung, volle Geschwindigkeit, Zustandsspeicher (Speicherung beim Herunterfahren); Fußschaltersteuerung; externe Steuerung für Start/Stopp, Richtung mit physischer Trennung; Eingangsoptionen für 5-V-/12-V-/24-V-Pegelsignale; 0–5-V-/0–10-V-/4–20-mA-Geschwindigkeitssteuerung; Durchflussmodus, Volumenabgabe und Zeitabgabe.

MF106S Kompatible Pumpenköpfe und Schläuche, Durchflussparameter
